Ce este o semilună într-o cameră de reacție LPE?

În sistemele de epitaxie cu carbură de siliciu (SiC), multe componente cheie ale reactoarelor rămân necunoscute în afara industriei de fabricare a semiconductorilor. Una dintre aceste componente este „Halfmoon”, o parte structurală pe bază de grafit utilizată în mod obișnuit în camerele de reacție LPE.

Deși Halfmoon nu este un purtător de napolitană în sine, joacă un rol important în menținerea stabilității reactorului în timpul proceselor de creștere epitaxială la temperatură înaltă. Pe măsură ce producția de semiconductori SiC se îndreaptă către plachete mai mari și un control mai strict al procesului, proiectarea și performanța materialului componentelor interne ale reactorului au devenit din ce în ce mai importante.

Înțelegerea Camerei de Reacție LPE

LPE (Liquid Phase Epitaxy) este o tehnică de creștere a cristalelor utilizată în fabricarea semiconductorilor. În sistemele de epitaxie SiC, camera de reacție funcționează în condiții extrem de solicitante care implică:

• Temperaturi ridicate
• Gaze reactive de proces
• Cicluri termice lungi
• Control strict al contaminării
• Cerințe stabile de flux de gaz

Sistemele moderne de epitaxie SiC, cum ar fi reactoarele LPE, se bazează în mare măsură pe structuri stabile ale câmpului termic și gestionarea fluxului de gaz în interiorul camerei de reacție. Chiar și micile variații ale distribuției temperaturii sau uniformității fluxului de gaz pot afecta în mod direct calitatea stratului epitaxial și consistența plăcilor.

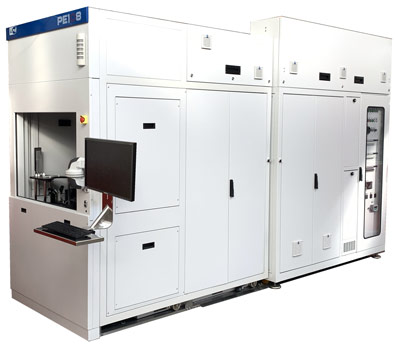

Reactorul de epitaxie LPE PE1O6 SiC, un sistem orizontal cu perete fierbinte utilizat pentru creșterea avansată a plachetelor de SiC.

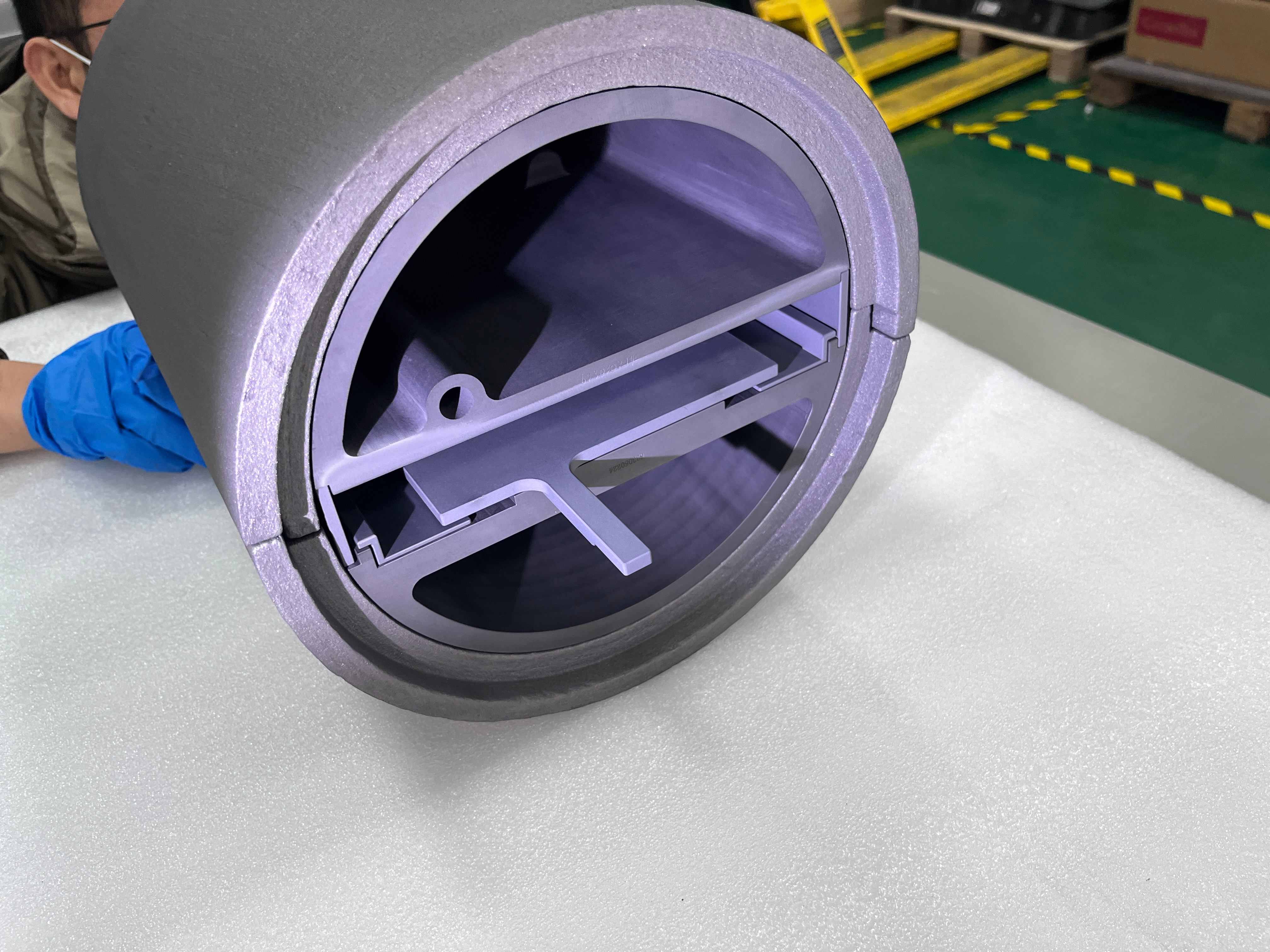

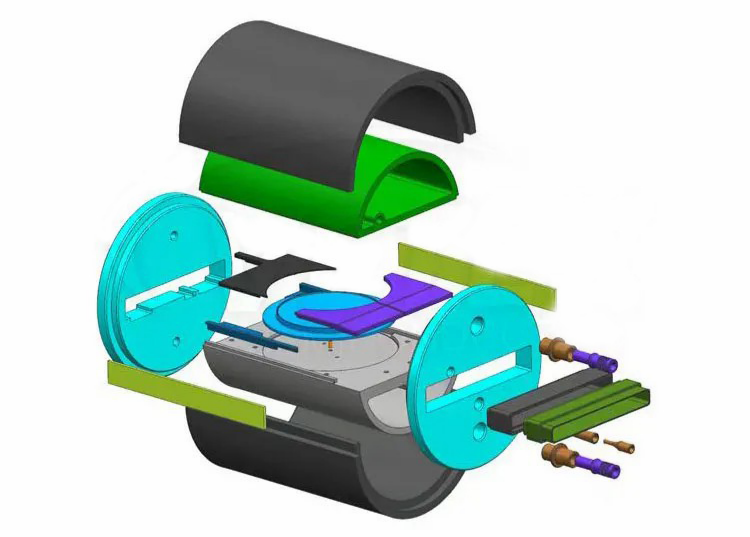

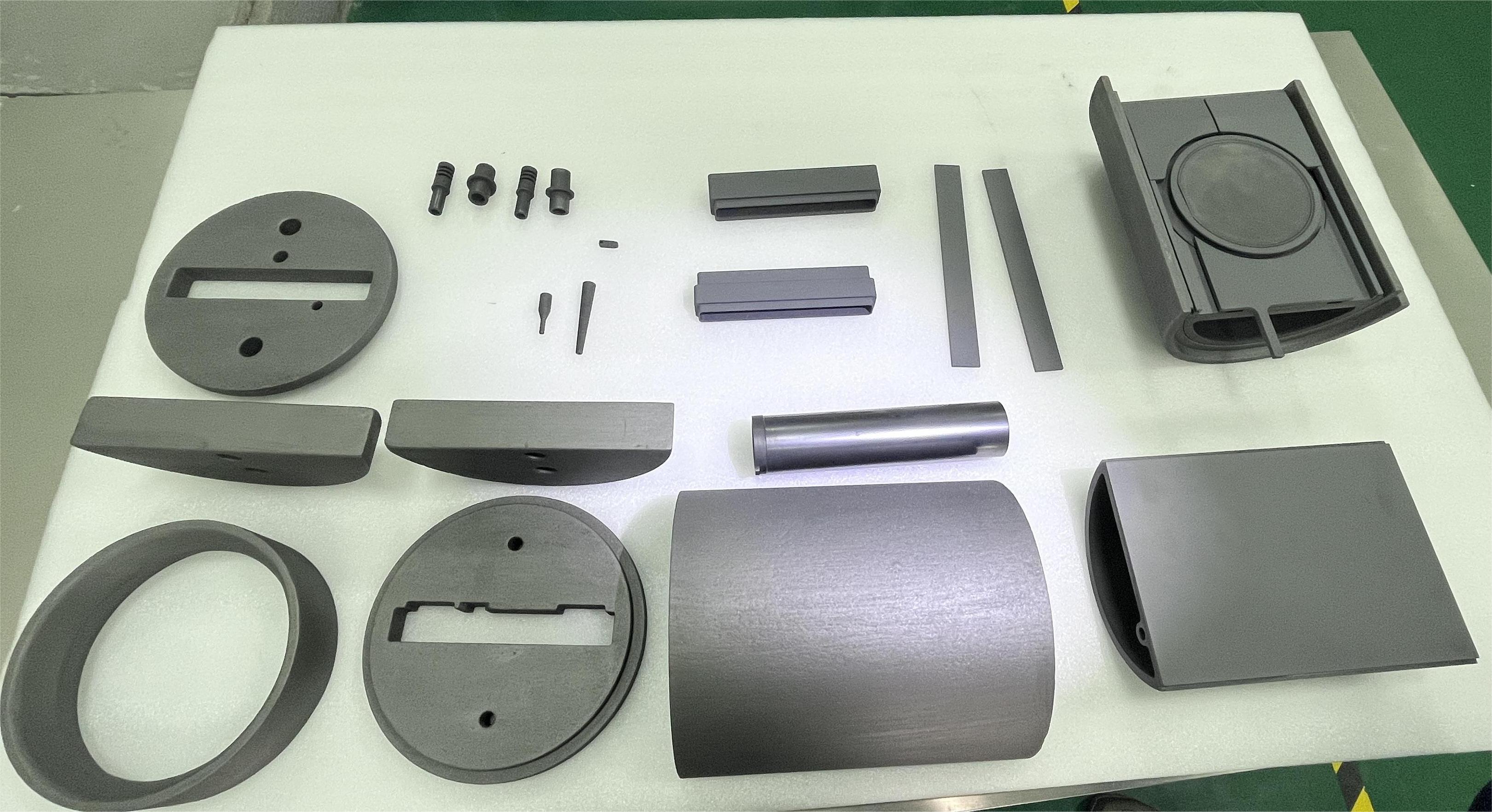

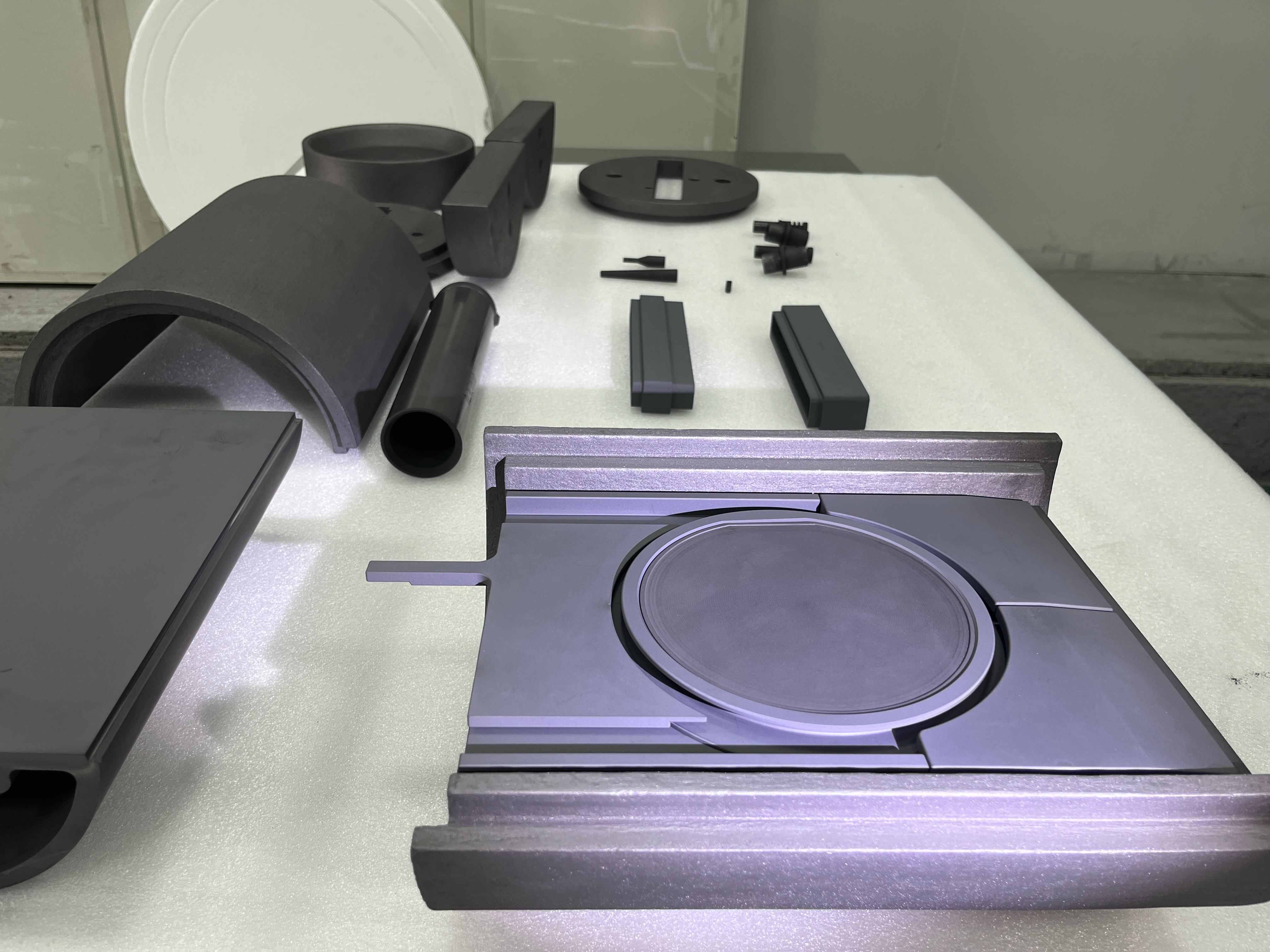

În interiorul camerei, mai multe componente pe bază de grafit lucrează împreună pentru a crea un mediu termic și chimic controlat pentru creșterea epitaxială. Halfmoon este una dintre aceste componente structurale de susținere.

De ce se numește „Semilună”?

Piesa își ia numele în principal din forma sa. În multe reactoare LPE, componenta arată similar cu o structură în semicerc sau semilună atunci când este instalată în jurul zonei fierbinți.

Diferiți producători de echipamente folosesc modele ușor diferite. Unele părți Halfmoon sunt mai groase, unele includ structuri de sprijin suplimentare, iar unele sunt conectate direct cu ansambluri rotative din interiorul camerei.

În sistemele reale de reactoare, geometria este de obicei optimizată împreună cu câmpul termic și aspectul camerei, mai degrabă decât după un standard universal.

Funcțiile componentei semilună

Deși modelele reactoarelor diferă, componentele Halfmoon contribuie în mod obișnuit la câteva funcții importante.

1. Structuri de susținere a reactoarelor

În interiorul unui reactor de epitaxie, multe părți din grafit se extind și se micșorează în mod repetat în timpul ciclurilor de încălzire. Din acest motiv, stabilitatea mecanică a componentelor interne de suport devine importantă pe perioade lungi de producție.

În unele modele de reactoare, Halfmoon ajută la menținerea poziției relative a structurilor camerelor din apropiere în condiții de funcționare la temperatură ridicată. Chiar și o deformare ușoară poate influența alinierea camerei sau repetabilitatea procesului.

2. Sprijinirea stabilității fluxului de gaz

Comportamentul fluxului de gaz în interiorul unui reactor SiC este mai complicat decât pare din exterior. La temperaturi ridicate, chiar și modificările structurale relativ mici din interiorul camerei pot modifica condițiile locale de curgere.

În funcție de platforma reactorului, Halfmoon poate influența indirect modul în care gazele de proces se mișcă în zona zonei fierbinți. Acesta este unul dintre motivele pentru care geometria camerei interne este adesea optimizată cu atenție în timpul dezvoltării reactorului.

3. Coordonarea câmpului termic

Sistemele moderne de epitaxie necesită gradienți termici atent controlați. Dispunerea componentelor din grafit în interiorul camerei influențează distribuția căldurii și eficiența termică.

Componentele semilună pot afecta indirect:

• Reflexia căldurii
• Echilibrul termic
• Stabilitatea locală a temperaturii
• Performanță de ecranare termică

Acest lucru devine din ce în ce mai important pentru prelucrarea napolitanelor de dimensiuni mari.

4. Sprijinirea sistemelor de rotație mecanică

Unele sisteme LPE folosesc ansambluri rotative pentru a îmbunătăți uniformitatea depunerilor în timpul creșterii epitaxiale. În aceste configurații, semilună inferioară poate fi integrată cu structuri rotative sau de sprijin din apropiere din interiorul camerei.

Cerințele mecanice pot deveni destul de solicitante deoarece reactorul trebuie să funcționeze continuu atât în ​​condiții de temperatură ridicată, cât și în condiții de reactie chimică.

De ce grafitul este încă utilizat pe scară largă în sistemele de reactoare

Chiar și astăzi, grafitul rămâne unul dintre cele mai practice materiale pentru aplicațiile în câmpul termic al semiconductorilor. Este relativ ușor, poate fi prelucrat în forme complexe și menține proprietăți stabile la temperaturi în care multe metale ar eșua.

Pentru producătorii de reactoare, un alt avantaj este că grafitul răspunde bine la prelucrarea de precizie, ceea ce este important pentru componentele instalate în spațiile camerelor înguste.

În același timp, grafitul nu are și limitări. În cazul expunerii pe termen lung la gazele de proces reactive și cicluri termice repetate, suprafața se poate degrada treptat sau poate genera particule. Din acest motiv, structurile de grafit acoperite sunt acum utilizate în mod obișnuit în sistemele moderne de epitaxie SiC.

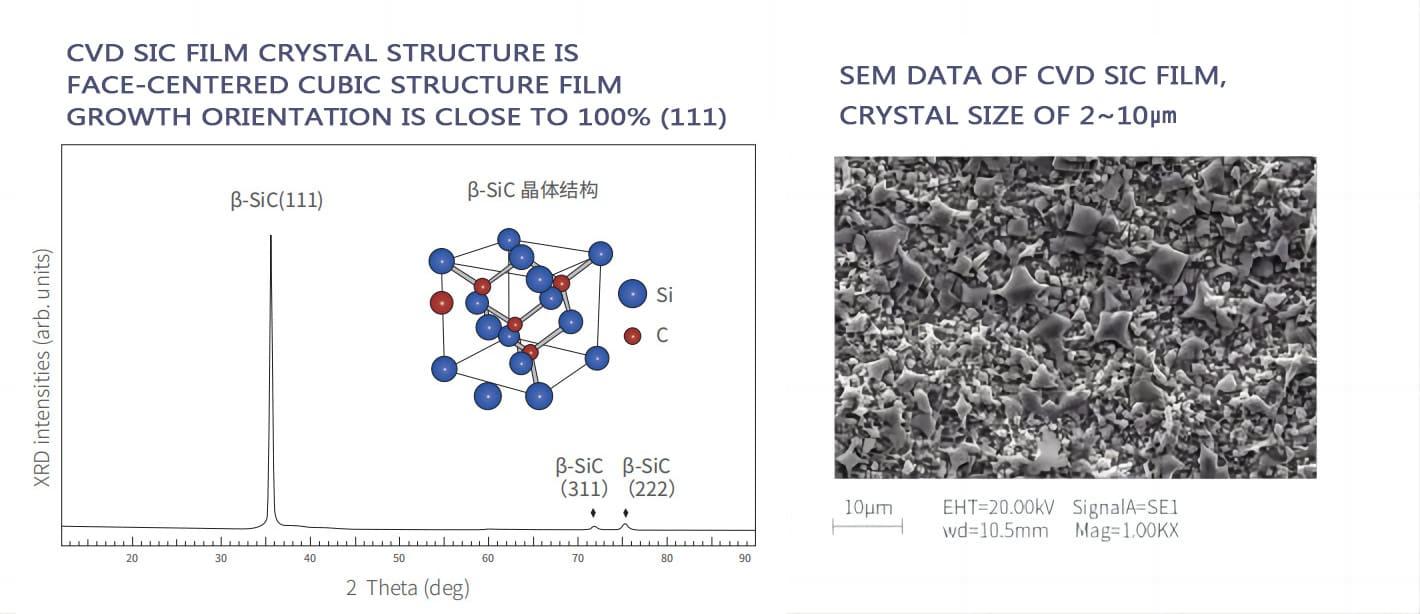

Rolul acoperirii CVD SiC

Acoperirea CVD SiC (Chemical Vapor Deposition Silicon Carbide) este utilizată pe scară largă pe componentele reactoarelor de grafit din sistemele de epitaxie SiC.

Acoperirea formează un strat protector dens pe suprafața de grafit, contribuind la îmbunătățirea:

• Rezistenta la coroziune
• Puritatea suprafeței
• Rezistenta la uzura
• Performanță la șoc termic
• Stabilitatea procesului

Componentele de grafit acoperite cu SiC se găsesc acum în mod obișnuit în:

• Susceptori
• Purtători de napolitane
• Căptușeli de cameră
• Componentele fluxului de gaz
• Adunări de semilună

De ce mai multe companii studiază acoperirile TaC

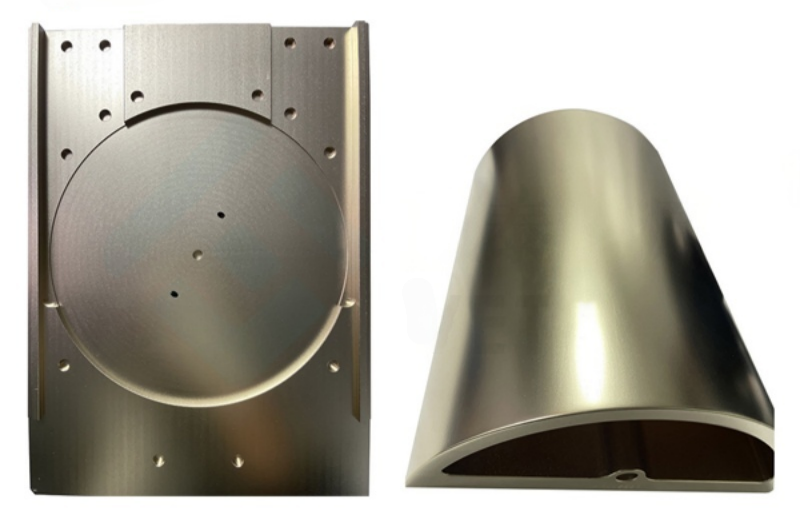

În ultimii ani, acoperirea cu TaC a început să atragă mai multă atenție în aplicațiile avansate ale câmpului termic al semiconductorilor, în special în procesele SiC la temperatură înaltă.

Un motiv este că unele sisteme de creștere a cristalelor de ultimă generație funcționează în condiții în care materialele de acoperire convenționale se pot confrunta cu stres termic și chimic mai mare pe cicluri lungi de proces.

În comparație cu acoperirile tradiționale de SiC, TaC prezintă în general o stabilitate chimică mai puternică la temperaturi extrem de ridicate. Din acest motiv, cercetătorii și producătorii de echipamente continuă să evalueze potențialul său pentru viitoarele sisteme de reactoare de înaltă temperatură.

Materiale termoizolante din jurul reactorului

Pe lângă piesele structurale din grafit, materialele termoizolante influențează puternic și performanța reactorului.

Sistemele semiconductoare folosesc adesea:

• Pâslă moale de grafit
• Pâslă rigidă din grafit
• Pânlă din fibră de carbon pe bază de PAN
• Materiale izolatoare compozite de carbon

Aceste materiale ajută la reducerea pierderilor de căldură și la menținerea unei distribuții stabile a temperaturii în timpul ciclurilor lungi de creștere.

Cereri în creștere în epitaxia modernă SiC

Pe măsură ce industria SiC se îndreaptă către platforme de napolitană de 200 mm, componentele interne ale reactoarelor se confruntă cu cerințe din ce în ce mai stricte pentru stabilitate termică, precizie dimensională și control al contaminării.

Dezvoltarea rapidă a vehiculelor electrice, a sistemelor de energie regenerabilă și a electronicii de putere de înaltă frecvență accelerează cererea de napolitane SiC.

Pe măsură ce dimensiunile plachetelor cresc de la platforme de 4 inchi la 6 inchi și 8 inchi, componentele reactorului trebuie să îndeplinească cerințe mai stricte pentru:

• Precizie dimensională
• Uniformitatea acoperirii
• Stabilitate termică
• Controlul purității
• Fiabilitatea mecanică

Chiar și componentele de susținere a camerei, cum ar fi ansamblurile Halfmoon, devin din ce în ce mai solicitante din punct de vedere tehnic.

Concluzie

Halfmoon poate părea a fi o structură de grafit relativ simplă în interiorul unei camere de reacție LPE, dar contribuie la câteva aspecte importante ale funcționării reactorului, inclusiv stabilitatea termică, coordonarea fluxului de gaz și suportul mecanic.

Evoluția sa reflectă, de asemenea, tendințe mai ample în fabricarea semiconductoarelor: temperaturi mai ridicate, procese mai curate, plachete mai mari și inginerie mai avansată a materialelor.

Pe măsură ce tehnologia epitaxiei SiC continuă să se dezvolte, componentele reactoarelor și tehnologiile de acoperire vor deveni probabil și mai specializate și bazate pe performanță.
