De ce susceptorii de grafit acoperiți cu SiC sunt esențiali pentru epitaxia semiconductorilor

Pe măsură ce dispozitivele semiconductoare continuă să evolueze către o putere mai mare, o frecvență mai mare și o integrare mai mare, cerințele impuse echipamentelor de creștere epitaxială au devenit din ce în ce mai solicitante. Fie că produc dispozitive de putere SiC, componente GaN RF, cipuri LED sau plachete epitaxiale de siliciu, producătorii se bazează pe o componentă critică din interiorul reactorului - susceptorul de grafit acoperit cu SiC.

Deși este rar vizibilă în afara camerei de reacție, această componentă afectează direct uniformitatea temperaturii plachetei, generarea de particule, durata de viață a acoperirii și, în cele din urmă, randamentul dispozitivului.

Ce este un susceptor de grafit acoperit cu SiC?

Un susceptor de grafit acoperit cu SiC este o componentă de grafit proiectată cu precizie, protejată de un strat dens de carbură de siliciu cu depunere chimică în vapori (CVD).

În interiorul unui reactor epitaxial, susceptorul îndeplinește câteva funcții critice:

• Suportă wafer-uri semiconductoare pe tot parcursul procesului de creștere
• Transferă căldura uniform de la încălzitor la napolitană
• Se rotește împreună cu napolitana pentru a îmbunătăți uniformitatea filmului
• Menține stabilitatea dimensională sub cicluri termice repetate
• Protejează substratul de grafit de gazele de proces corozive

În funcție de proces, susceptorii pot fi proiectați ca susceptori de clătite, susceptori de butoi, tăvi, purtători de napolitane sau componente personalizate de reactor.

De ce să nu folosiți Bare Graphite?

Grafitul a fost recunoscut de mult timp drept unul dintre cele mai bune materiale de inginerie la temperaturi înalte datorită:

· Conductivitate termică excelentă

· Coeficient scăzut de dilatare termică

· Stabilitate la temperaturi ridicate

· Prelucrare ușoară

· Densitate scăzută

Cu toate acestea, grafitul nu este nepotrivit pentru prelucrarea directă a semiconductoarelor.

În timpul epitaxiei, gazele de proces precum H₂, HCl, NH3, silanul, clorosilanii și precursorii metalo-organici atacă continuu suprafețele expuse de grafit. În timp, grafitul începe să se oxideze, să corodeze și să elibereze particule de carbon.

Aceste particule pot:

· contaminează napolitanele,

· crește densitatea defectelor,

· reduce uniformitatea epitaxiale,

· scurtarea intervalelor de întreținere a reactorului.

Prin urmare, aproape toate reactoarele moderne cu semiconductori folosesc acoperiri ceramice de protecție în loc de grafit expus.

De ce carbura de siliciu este stratul preferat?

Printre materialele de acoperire disponibile - inclusiv BN, ZrB₂, TaC și diverse acoperiri de oxid - carbura de siliciu CVD a devenit standardul industriei deoarece oferă un echilibru excelent de proprietăți termice, chimice și mecanice.

Avantajele cheie includ:

• Rezistență chimică remarcabilă: SiC dens împiedică gazele corozive să ajungă pe substratul de grafit, prelungind dramatic durata de viață a componentei.
• Conductivitate termică excelentă: Conductivitatea termică ridicată permite transferul rapid de căldură, menținând în același timp o uniformitate excelentă a temperaturii pe placă.
• Nepotrivire scăzută a expansiunii termice: coeficientul de dilatare termică al SiC se potrivește îndeaproape cu grafitul, reducând stresul intern în timpul ciclurilor repetate de încălzire și răcire.
• Duritate ridicată: Acoperirea rezistă la abraziune în timpul încărcării plachetelor și al funcționării reactorului.
• Puritate ridicată: Acoperirile CVD SiC de înaltă calitate minimizează contaminarea metalică și generarea de particule - critice pentru fabricarea avansată a semiconductorilor.

De ce depunerea chimică în vapori (CVD)?

Există diferite tehnologii de acoperire, inclusiv:

· Pulverizare cu plasma

· Acoperire cu sol-gel

· Depunere electroforetică

· Cimentarea pachetului

· Acoperire cu pensula

Cu toate acestea, producția de semiconductori favorizează în mare măsură depunerea chimică în vapori (CVD) deoarece produce acoperiri cu:

· puritate extrem de ridicată,

· densitate excelentă,

· grosime uniformă,

· aderenta superioara,

· porozitate scăzută,

· conformitate excelentă pe geometrii complexe.

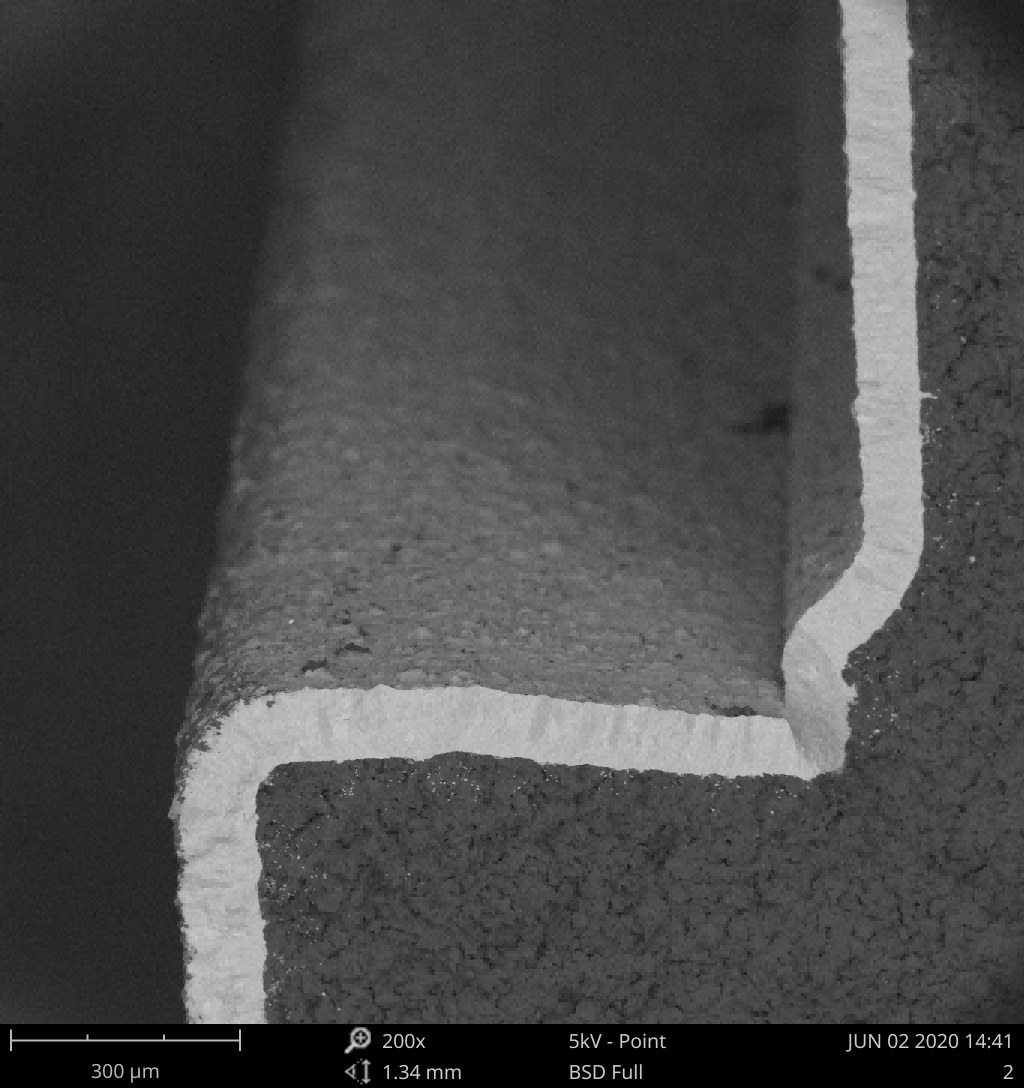

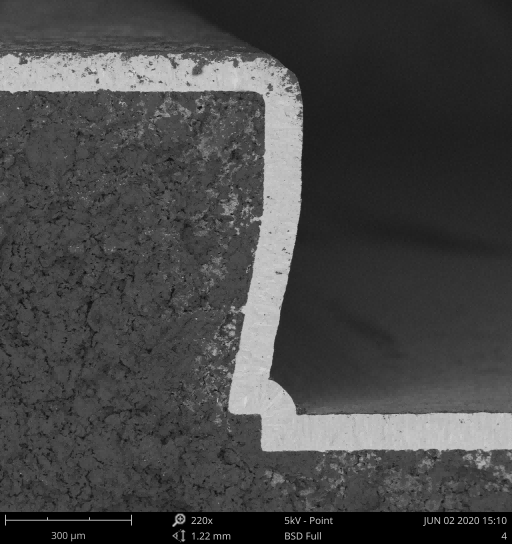

Spre deosebire de acoperirile pulverizate care conțin adesea pori și interfețe slabe, CVD SiC formează un strat cristalin dens legat chimic de substratul de grafit, rezultând o durată de viață semnificativ mai lungă în condiții dure de proces.

Aplicații tipice

Componentele din grafit acoperite cu SiC sunt utilizate pe scară largă în:

Epitaxie SiC: Sprijinirea plachetelor SiC conductoare și semiizolante în timpul creșterii homoepitaxiale pentru MOSFET-uri, SBD-uri și alte dispozitive de alimentare.

Epitaxie de siliciu: Furnizarea de platforme termice stabile pentru epitaxia plachetelor de siliciu utilizate în CMOS și fabricarea semiconductorilor de putere.

GaN Epitaxy: Sprijinirea creșterii GaN-on-Si și GaN-on-SiC pentru dispozitive RF, HEMT, MicroLED-uri și electronice de putere.

Producție LED: Folosit în interiorul reactoarelor MOCVD pentru creșterea epitaxială albastră, verde, UV și MicroLED.

Concluzie

Pe măsură ce procesele semiconductoare continuă să se deplaseze către plachete mai mari, ferestre de proces mai strânse și densități mai mici ale defectelor, importanța componentelor de înaltă performanță a reactoarelor continuă să crească.

Suceptorii de grafit acoperiți cu CVD SiC au devenit indispensabili deoarece combină performanța termică superioară a grafitului cu rezistența chimică remarcabilă, puritatea și durabilitatea carburii de siliciu.

Fie pentru dispozitive de alimentare cu SiC, electronice GaN RF, producție de LED-uri sau epitaxie cu siliciu, investiția în componente de grafit acoperite cu SiC de înaltă calitate contribuie direct la un randament mai mare, un timp de funcționare mai lung al echipamentului și costuri de producție mai mici.
