Componente Aixtron G10: piese cheie pentru epitaxie SiC de înaltă performanță

Tehnologia cu carbură de siliciu (SiC) continuă să se deplaseze către wafer-uri mai mari și o producție mai mare. Aceasta înseamnă că sistemele avansate de epitaxie, cum ar fi platforma Aixtron G10, devin din ce în ce mai importante în producția de semiconductori de a treia generație.

În comparație cu reactoarele mai vechi, sistemele Aixtron G10 necesită un control mai strict asupra câmpurilor termice, stabilității fluxului de gaz, contaminarea cu particule și cât durează piesele. Fiecare componentă internă a reactorului are un impact direct asupra calității creșterii epitaxiale, uniformității plachetelor și stabilității producției.

Acest articol vă prezintă principalele componente Aixtron G10 utilizate în sistemele de epitaxie SiC. Vom explica ce fac, ce materiale au nevoie și de ce contează în procesarea semiconductorilor la temperatură înaltă.

Ce sunt componentele Aixtron G10?

Componentele Aixtron G10 sunt părțile cheie interne ale reactorului care se află în interiorul camerei de epitaxie SiC. Împreună, ele ajută la menținerea stabilității condițiilor termice, la optimizarea distribuției gazelor, la sprijinirea rotației plachetelor și la reducerea contaminării în timpul creșterii epitaxiale la temperatură înaltă.

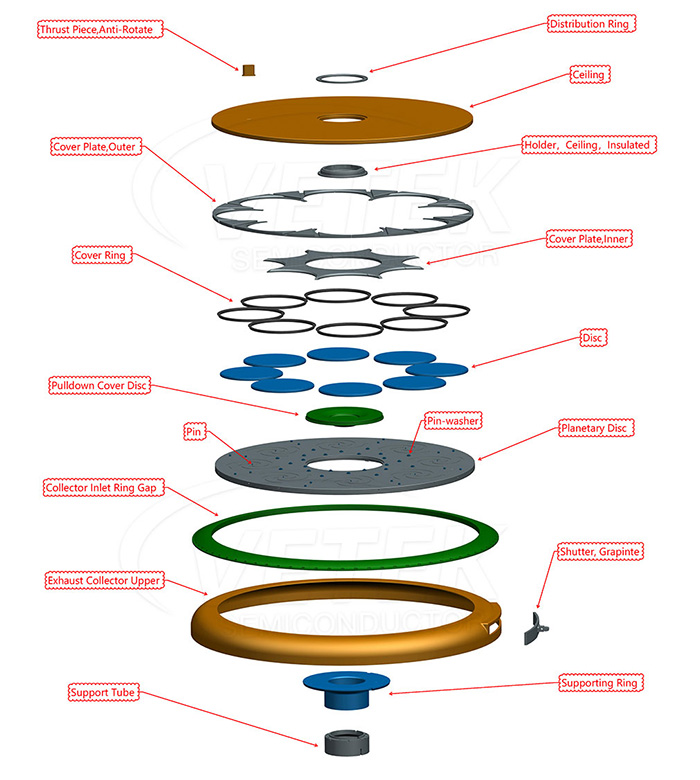

Piesele tipice pe care le veți găsi într-un reactor Aixtron G10 includ:

• Plafon
• Inel de distribuție
• Inel de acoperire
• Plăci de acoperire
• Discul Planetar
• Disc de acoperire cu tragere
• Colector de evacuare
• Inel de sprijin
• Tub de susținere
• Obturator din grafit
• Ansambluri șaibe cu știfturi și știfturi

Majoritatea acestor piese funcționează continuu la temperaturi de peste 1500°C, în timp ce sunt expuse la gaze corozive de proces, cum ar fi silanul și hidrocarburile. Deci performanța materialului este absolut critică.

Zone funcționale cheie din interiorul reactorului Aixtron G10

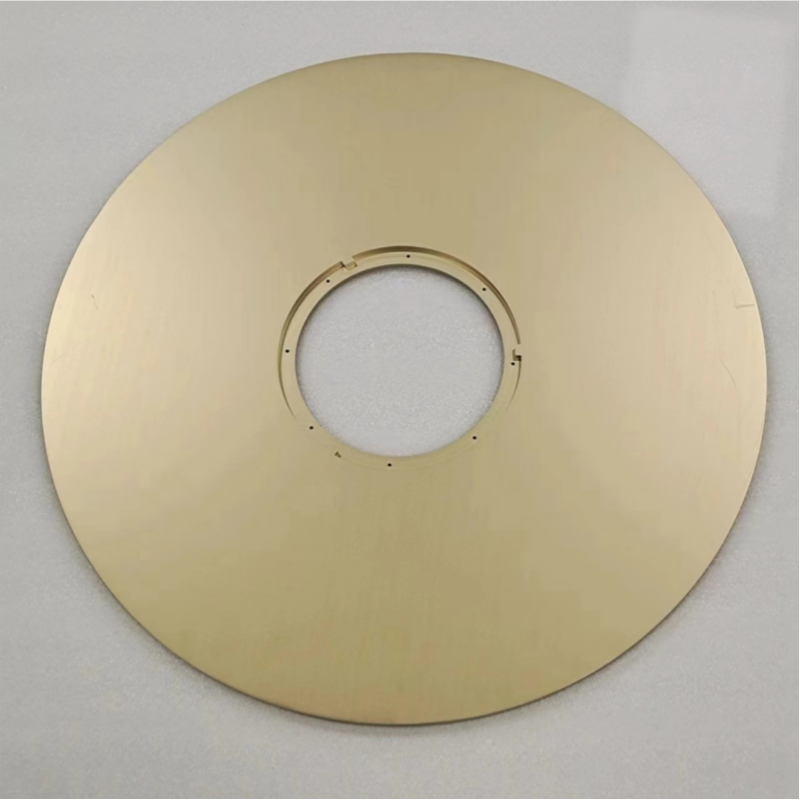

1. Componente pentru tavan

Plafonul este o parte majoră a câmpului termic al reactorului. Ajută la menținerea stabilă a temperaturii camerei, ghidează fluxul de gaz și protejează structurile superioare ale reactorului de căldura directă.

Componentele bune de tavan trebuie să aibă:

• Stabilitate termică solidă
• Generare redusă de particule
• Rezistență puternică la coroziune
• Calitate uniformă a acoperirii
• Stabilitate dimensională pe termen lung

Grafitul acoperit cu CVD SiC este o alegere comună aici, deoarece vă oferă conductivitatea termică a grafitului plus rezistența chimică a carburii de siliciu.

2. Inel de distribuție

Inelul de distribuție controlează și direcționează fluxul de gaz în interiorul camerei. Obținerea uniformă a distribuției gazelor este esențială pentru obținerea unei grosimi consistente a stratului epitaxial pe toate plachetele.

Dacă fluxul de gaz nu este bine controlat, puteți întâlni:

• Variația grosimii
• Incoerențe de doping
• Defecte de suprafață
• Randament mai mic al napolitanelor

De aceea, precizia ridicată de prelucrare și acoperirea uniformă sunt atât de importante pentru această piesă.

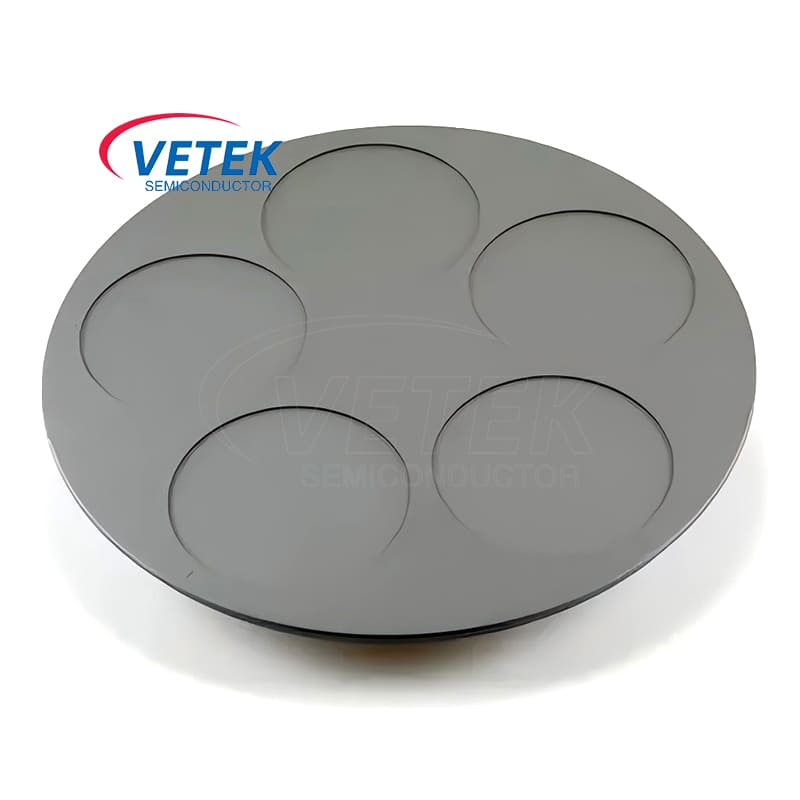

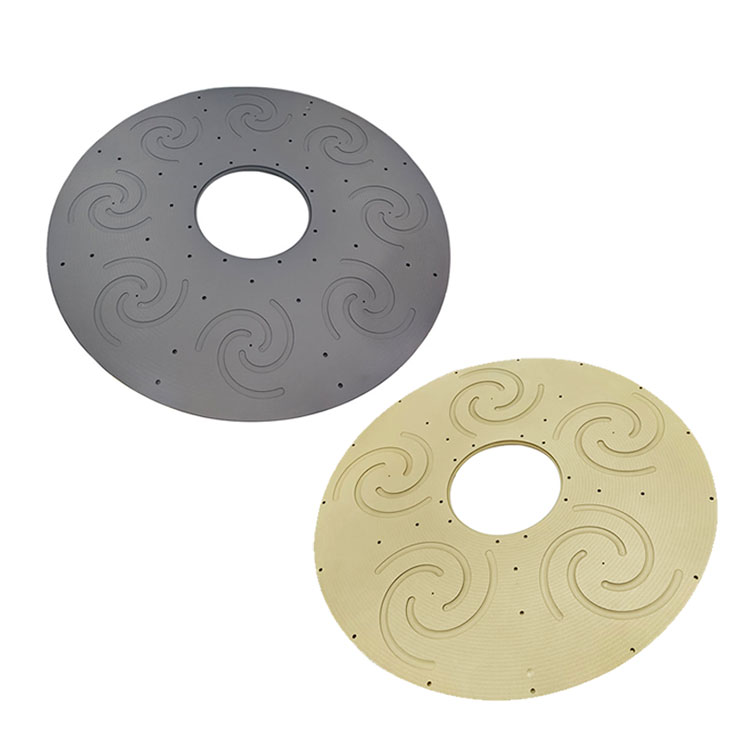

3. Sistemul de discuri planetare

Discul Planetar este cel care rotește napolitanele în timpul creșterii epitaxiale. Rotirea lină îmbunătățește uniformitatea temperaturii și se asigură că toate napolitanele primesc o expunere similară la gaz.

Pentru producția de napolitane SiC de dimensiuni mari, sistemul planetar trebuie să mențină:

• Planeitate bună
• Deformare termică scăzută
• Rezistență structurală ridicată
• Funcționare stabilă prin încălzire și răcire repetate

Discul în sine este de obicei fabricat din grafit de înaltă puritate, cu un strat avansat CVD SiC.

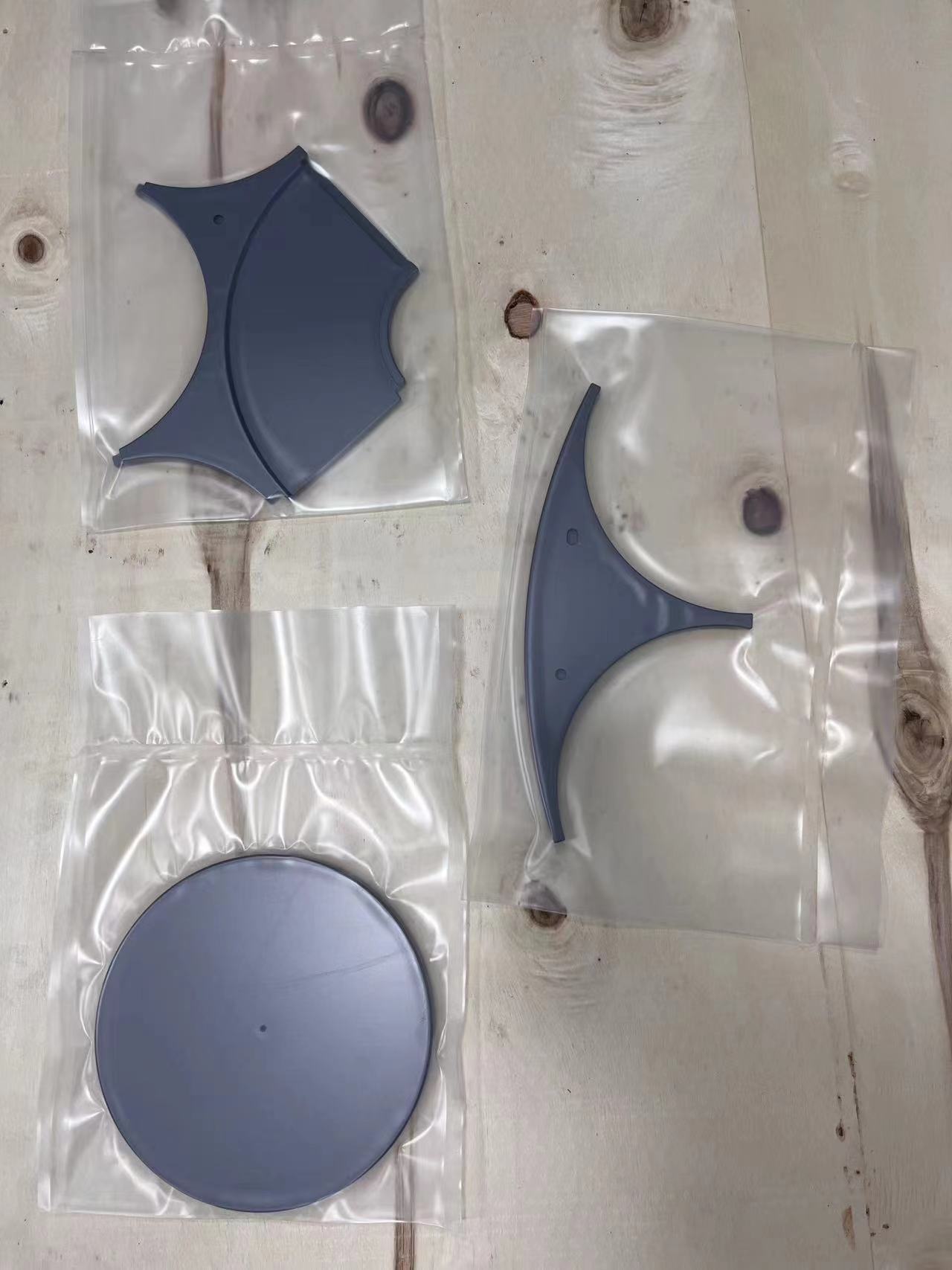

4. Inele de acoperire și plăci de acoperire

Inelele de acoperire și plăcile de acoperire protejează anumite zone ale reactoarelor și ajută la stabilizarea câmpului termic.

Aceste părți ajută la:

• Reduceți depunerile nedorite
• Minimizați contaminarea cu particule
• Protejați structurile din grafit
• Extindeți durata de viață a camerei

Deoarece trec printr-o mulțime de cicluri termice, aderența puternică a stratului este o necesitate.

5. Sistem colector de evacuare

Colectorul de evacuare gestionează fluxul de gaze de evacuare și ajută la menținerea constantă a presiunii în cameră.

Debitul stabil de evacuare duce la:

• Repetabilitate mai bună a procesului
• Un mediu de cameră mai curat
• Mai puțină acumulare de particule
• Intervale mai lungi între întreținere

În sistemele avansate de epitaxie SiC, piesele legate de evacuare trebuie, de asemenea, să reziste substanțelor chimice agresive și stresului termic.

De ce este importantă selecția materialului în epitaxia SiC?

Epitaxia SiC este un mediu dificil. Materialele convenționale se confruntă adesea cu probleme precum:

• Învelișul se desprinde
• Eroziunea grafitului
• Fisura termica
• Generarea particulelor
• Durată de viață scurtă

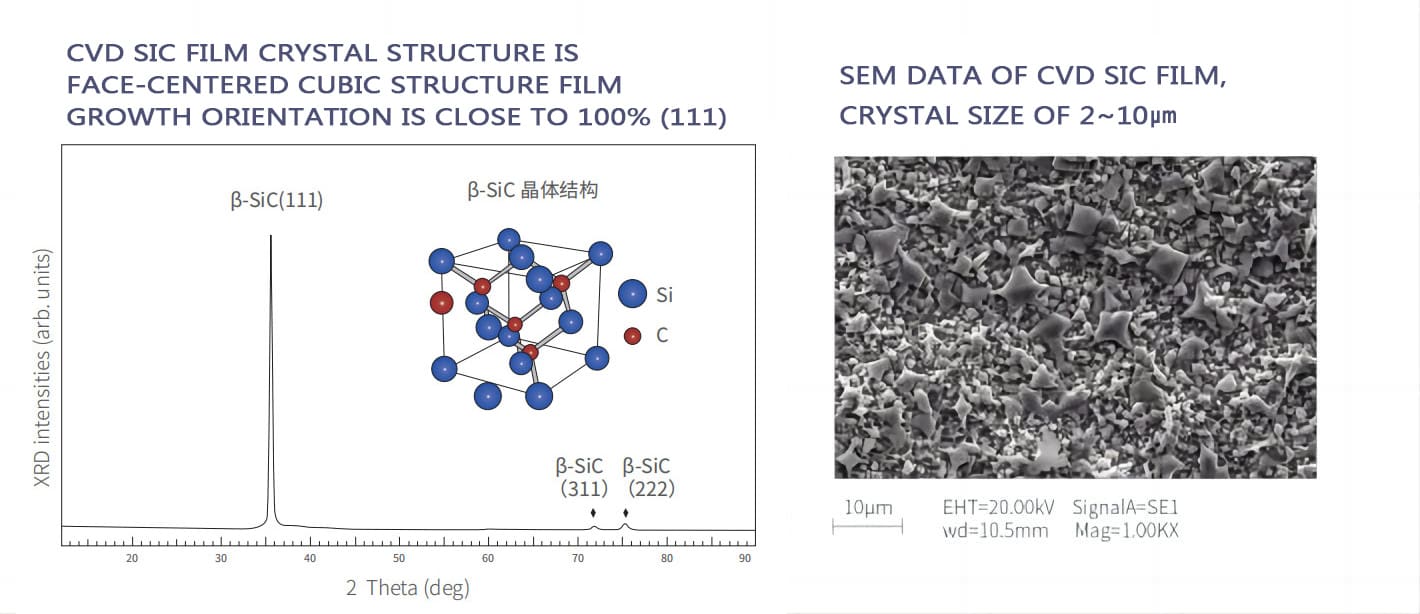

Pentru a ocoli aceste probleme, reactoarele avansate cu semiconductori se îndreaptă către grafit acoperit cu SiC CVD. Acoperirea CVD SiC vă oferă:

• Rezistență chimică excelentă
• Puritate ridicată
• Rezistenta mare la socuri termice
• Risc scăzut de contaminare
• Durată lungă de funcționare

În prezent, acesta este unul dintre cele mai utilizate materiale pentru piesele de ultimă generație ale reactorului de epitaxie SiC.

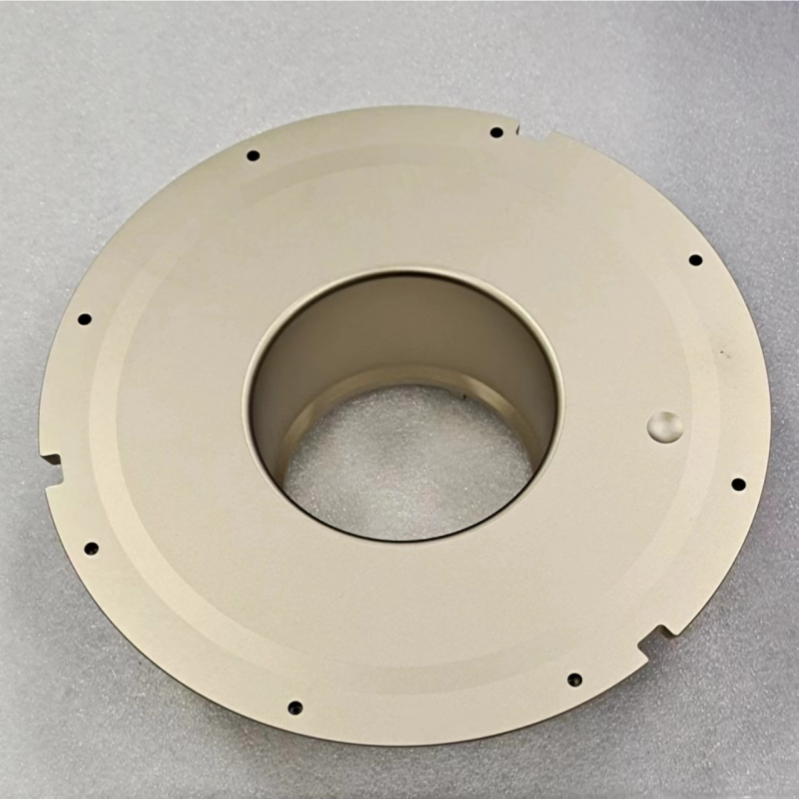

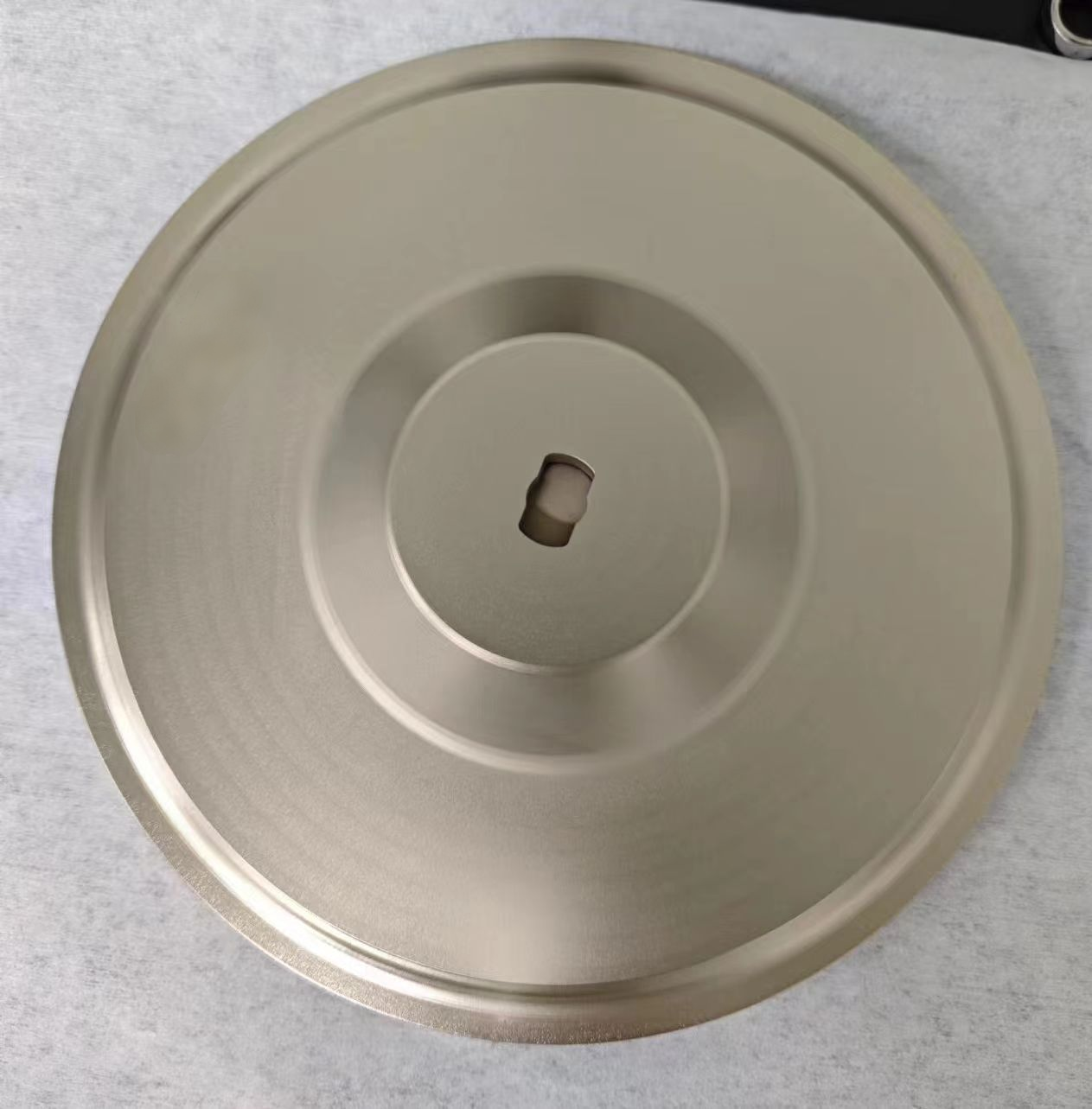

Acoperire TaC (Carbură de Tantal). se conturează ca următorul pas pentru aplicațiile la temperaturi ultra-înalte. În comparație cu acoperirile convenționale SiC, acoperirile TaC oferă:

• Stabilitate mai bună la temperatură ridicată
• Rezistență la coroziune mai puternică
• Risc mai mic de generare de particule
• Funcționare stabilă peste 2000°C

Acoperirile cu TaC arată deosebit de promițătoare pentru viitoarele platforme care folosesc napolitane mai mari și temperaturi mai ridicate.

Provocări de producție pentru componentele Aixtron G10

Realizarea de componente Aixtron G10 de înaltă calitate necesită capacități avansate de producție, inclusiv:

• Purificare cu grafit de înaltă puritate
• Prelucrare CNC de precizie
• Medii de acoperire de calitate semiconductoare
• Tehnologie uniformă de acoperire CVD
• Prelucrarea componentelor de dimensiuni mari
• Puritate strictă și control dimensional

Chiar și o mică abatere a dimensiunilor sau uniformității acoperirii poate afecta stabilitatea reactorului și performanța epitaxială.

Capacitatea VeTek Semiconductor pentru componentele Aixtron G10

VeTek Semiconductor este specializată în grafit de calitate semiconductoare și tehnologii de acoperire pentru aplicații avansate de epitaxie.

Oferim componente personalizate compatibile cu:

• Aixtron G10
• Aixtron G5
• Sisteme de epitaxie SiC
• Reactoarele MOCVD

Gama noastră de produse include:

• Componente de grafit acoperite cu CVD SiC
• Componente de acoperire TaC
• Discuri planetare
• Componente pentru tavan
• Inele de acoperire
• Piese de câmp termic din grafit
• Componente solide SiC

Aceste produse sunt utilizate pe scară largă în epitaxie SiC, epitaxie LED și sisteme avansate de câmp termic cu semiconductor.

Concluzie

Pe măsură ce producția de semiconductori SiC împinge către wafer-uri mai mari și o eficiență mai mare a producției, componentele Aixtron G10 devin din ce în ce mai importante pentru stabilitatea reactorului și calitatea epitaxiale.

De la structurile de tavan și discuri planetare până la sistemele de distribuție a gazelor și de evacuare, fiecare componentă afectează direct managementul termic, controlul contaminării și consistența plăcilor.

Prin combinarea materialelor de grafit de înaltă puritate, a tehnologiei avansate de acoperire CVD SiC și a straturilor de acoperire TaC de ultimă generație, piesele moderne ale reactoarelor contribuie la realizarea producției de epitaxie SiC mai stabilă și mai eficientă pentru viitoarea industrie a semiconductoarelor.
