Cum se rezolvă variația mare de la buzunar la buzunar în susceptorii de grafit cu epitaxie de siliciu cu mai multe buzunar?

Soluție de optimizaren pentru susceptori acoperiți cu SiC CVD de înaltă precizie

Rezolvând problema neuniformității grosimii filmului cauzată de variația mare de la buzunar la buzunar (1,4%) la susceptorii de grafit epitaxie din siliciu cu mai multe buzunar, VeTek Semiconductor a îmbunătățit planeitatea susceptorului la <0,08 mm și a redus variația buzunar la buzunar la 0,69% prin prelucrarea CVD și simularea de curgere a câmpului cu precizie ridicată a cuptoarelor. randamentul napolitanelor.

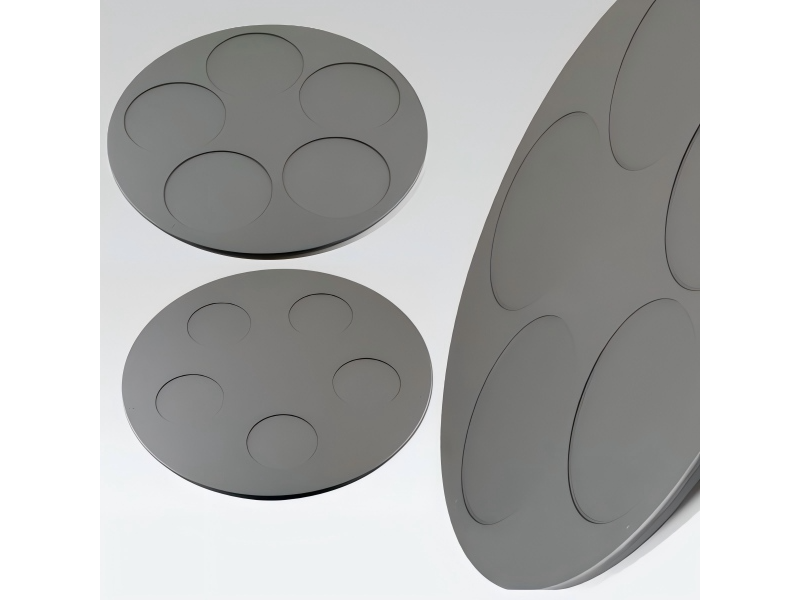

Susceptori din grafit cu epitaxie din silicon cu mai multe buzunar, cu acoperire CVD SiC de înaltă precizie

I. Rezumat executiv

În timpul producției de epitaxie de siliciu cu mai multe buzunar, clientul nostru (o turnătorie de napolitane semiconductoare) s-a confruntat cu provocări de lungă durată, cu variații mari de la buzunar la buzunar a grosimii stratului epitaxial (date originale: 1,4%). Acest lucru a afectat grav consistența plachetei epitaxiale și randamentul dispozitivului din aval. Efectuând simulări numerice 3D și analize a dinamicii fluidelor interne și a câmpurilor termice în interiorul cuptorului de epitaxie CVD, combinată cu optimizarea structurii sculelor și tehnologia de acoperire cu depunere chimică în vapori de carbură de siliciu (CVD SiC) de înaltă precizie, echipa VeTek Semiconductor a îmbunătățit semnificativ planeitatea suprafeței epitaxiului de siliciu cu mai multe buzunar, de la susceptitorul de siliciu cu mai multe buzunar la <020mm. <0,08 mm. În urma acestor îmbunătățiri, variația clientului de la buzunar la buzunar a grosimii filmului a scăzut drastic la 0,69%, realizând un salt calitativ în uniformitatea grosimii filmului.

Comparația valorilor cheie de performanță

II. Antecedente ale clienților: Căutăm soluții de producție epitaxiale de înaltă consistență

Perspectiva de bază: în producția de epitaxie de siliciu de dimensiuni mari, cu mai multe buzunar, chiar și deformațiile minuscule ale susceptorilor sunt amplificate de pierderile scumpe ale randamentului cipului.

Clientul din acest parteneriat este un dispozitiv de putere de 8 inchi/12 inchi și o turnătorie de napolitane epitaxiale de siliciu, producând în principal plachete epitaxiale de siliciu cu peliculă groasă utilizate în MOSFET-uri de înaltă tensiune, IGBT-uri și electronice auto. Pe măsură ce clienții din aval solicită o consistență din ce în ce mai strictă în parametrii electrici ai cipului, grosimea stratului epitaxial și uniformitatea rezistivității au devenit valori de bază pentru evaluarea calității plachetelor epitaxiale. Clientul utilizează reactoare de epitaxie cu siliciu CVD multi-buzunare capabile să proceseze simultan mai multe plachete de siliciu într-o singură operațiune. Cu toate acestea, din cauza ciclurilor termice prelungite la temperaturi ridicate și a eroziunii fluxului de gaz, susceptorii lor originali de grafit nu au mai putut îndeplini cerințele procesului de înaltă precizie privind variația de la buzunar la buzunar și planeitatea.

III. Provocări și puncte dureroase: variația mare de la buzunar la buzunar cauzează neuniformitatea grosimii filmului

Perspectiva centrală: Toleranțele excesive de planeitate a susceptorilor de grafit perturbă direct conducerea termică și distribuția câmpului de curgere a gazului în interiorul cuptorului CVD, declanșând variații severe de grosime între buzunare.

În timpul creșterii epitaxiale de siliciu CVD, gazele precursoare (cum ar fi SiHCl3/SiH4) se depun la temperaturi ridicate pe suprafața plachetei pentru a forma un strat epitaxial monocristal. Susceptorul de grafit nu numai că acționează ca un purtător, ci joacă, de asemenea, un rol critic în conducerea uniformă a căldurii și ghidarea câmpului de curgere. Blocajele tehnice specifice cu care se confruntă clientul au inclus:

1. Variația de la buzunar la buzunar a grosimii filmului a atins până la 1,4%, impactând uniformitatea generală a plachetei

Datorită micro-deformărilor de pe suprafață după o utilizare prelungită, susceptorii de grafit multi-buzunare originali ai clientului au prezentat ușoare diferențe în adâncimea adâncimii buzunarului și eficiența radiației termice între buzunarele individuale. Măsurătorile reale au evidențiat date de variație de la buzunar la buzunar până la 1,4%. Această discrepanță a condus direct la rate de creștere a stratului epitaxial inconsecvente în plachetele de siliciu plasate în buzunare diferite în cadrul aceluiași lot, rezultând o abatere excesivă a grosimii filmului.

2. Planeitatea susceptorului sub <0,20 mm a cauzat câmpul termic de limită și turbulența câmpului de curgere

Planeitatea susceptorilor originali a putut fi menținută doar la nivelul <0,20 mm. În medii de epitaxie cu temperatură înaltă de 1100°C–1200°C, o suprafață neuniformă face ca fluxul de gaz de reacție să formeze turbulențe localizate, creând în același timp goluri neuniforme între susceptor și încălzitorul cu inducție. Acest lucru a indus ulterior câmpuri termice neuniforme pe suprafață, agravând fluctuațiile grosimii filmului.

Puncte de durere și analiza mecanismului tehnic

IV. Soluție personalizată VeTek: simulare de câmp CVD și optimizare a sculelor de ultra-înaltă precizie

Perspectiva de bază: Optimizarea fluxului și câmpurilor termice prin simulare numerică, combinată cu prelucrarea CNC de precizie la nivel de microni și acoperirea CVD SiC densă de înaltă puritate, remodelează fundamental performanța susceptorului.

Pentru a rezolva variația de la buzunar la buzunar și blocajele de planeitate ale clientului, echipa de inginerie VeTek Semiconductor a efectuat evaluări la fața locului, a extras parametrii operaționali ai reactorului și a proiectat o soluție de optimizare complet personalizată, de la capăt la capăt:

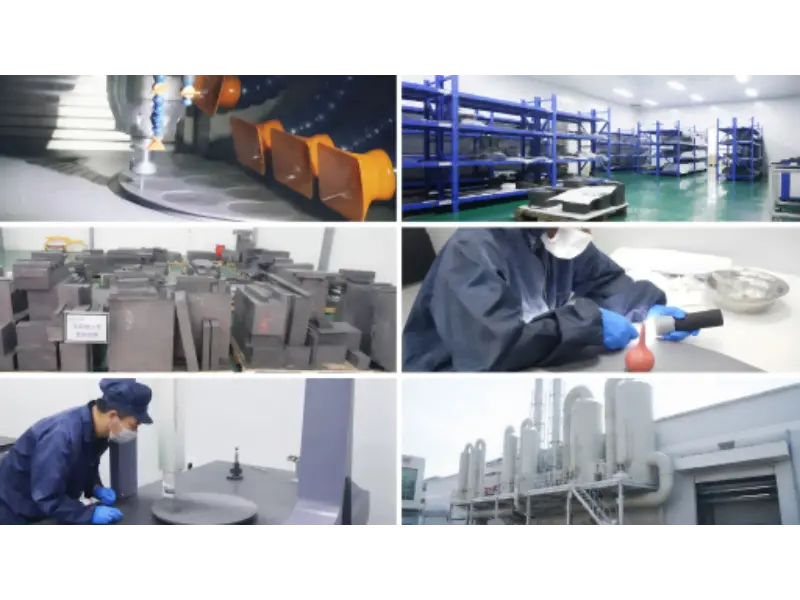

VeTek Semiconductor Facilități avansate de prelucrare de precizie, cameră curată și control al calității

1. Debitul intern al cuptorului CVD și simularea câmpului termic

Folosind ANSYS Fluent, au fost efectuate simulări numerice 3D pentru viteza fluxului de gaz, grosimea stratului limită și transferul de căldură prin radiație termică în interiorul reactorului CVD. Pe baza analizelor de modelare, razele de tranziție ale marginii buzunarului și structurile canelurilor de ghidare a gazelor de pe suprafața susceptorului au fost reproiectate, permițând gazelor reactante să mențină un regim de curgere laminar foarte consistent deasupra fiecărui buzunar și eliminând vortexurile localizate.

2. Prelucrare de înaltă precizie a substratului de grafit și optimizare a sculelor

Ca material substrat a fost selectat grafit izotrop izotrop de înaltă densitate și puritate ridicată, împreună cu scule de prelucrare de precizie CNC cu 5 axe îmbunătățite. Prin rafinarea controlului tensiunii de prindere și a traiectoriilor traseului sculei în timpul prelucrării, planeitatea susceptorului după prelucrare a fost controlată strict în jos de la <0,20 mm la <0,15 mm, suprafețele susceptoarelor de calitate superioară ale miezului atingând o planeitate remarcabilă de <0,08 mm.

3. Tehnologie de acoperire CVD SiC de înaltă puritate

O acoperire α-SiC foarte densă cu grosime uniformă a fost crescută pe suprafața substratului de grafit prin depunere chimică în vapori (CVD). Acoperirea are o puritate de până la 99,999% (grad 5N-6N), conductivitate termică ridicată și rezistență la coroziunea gazoasă cu clorură de hidrogen (HCl) fierbinte. Se potrivește perfect cu coeficientul de dilatare termică (CTE) al substratului de grafit, asigurând zero micro-fisuri sau delaminare în timpul ciclării termice rapide.

Soluție tehnică și avantaje de performanță

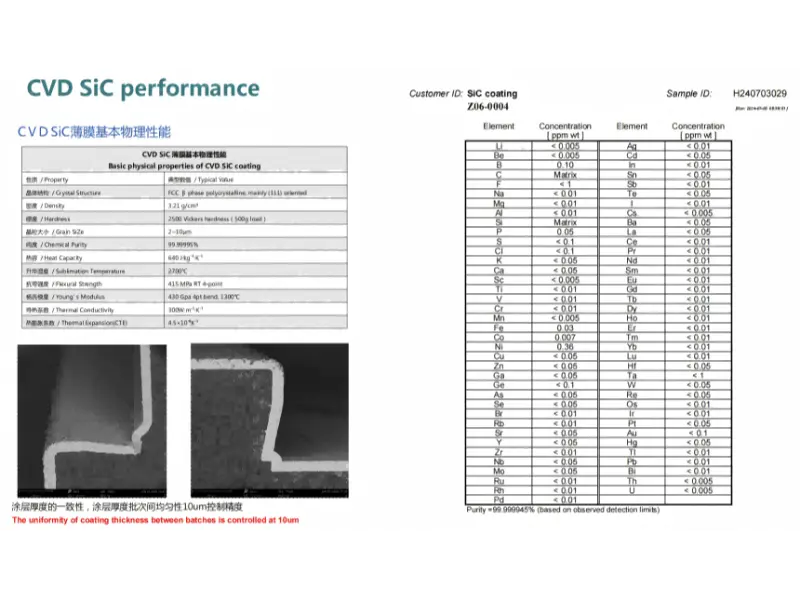

Proprietăți fizice cheie, uniformitatea grosimii SEM și analiza de puritate ultra-înaltă a acoperirii CVD SiC

V. Rezultate și date: vorbind cu fapte și valori cuantificabile

Perspectiva de bază: Datele de câmp măsurate demonstrează că optimizarea planeității susceptorilor s-a tradus direct într-o reducere substanțială de 50,7% a variației filmului epitaxial buzunar la buzunar.

După ce a înlocuit piesele vechi cu susceptori de grafit epitaxi din siliciu optimizați cu mai multe buzunar de la VeTek Semiconductor, clientul a efectuat un studiu continuu de urmărire a producției în volum mare de 30 de zile pe linia sa. Datele reale de îmbunătățire a calității colectate includ:

1. Variația de la buzunar la buzunar a grosimii filmului a fost redusă la 0,69%

Datele de producție măsurate ale clientului au arătat că variația de la buzunar la buzunar a scăzut semnificativ de la 1,4% la 0,69%, realizând o reducere generală de 50,7%. Acest lucru a minimizat drastic diferențele din rata de creștere în diferite buzunare.

2. Descoperirea planeității suprafeței susceptorului la <0,08 mm

Prin optimizarea câmpului de curgere și unelte de înaltă precizie, susceptorii produși în masă au obținut constant planeitatea în <0,15 mm, susceptorii de top atingând stabil <0,08 mm, depășind cu mult normele standard ale industriei.

3. Îmbunătățiri substanțiale în uniformitatea grosimii filmului și randamentul general

Datorită câmpurilor termice și de curgere extrem de stabile, metrica de rezistivitate și uniformitate a grosimii stratului epitaxial a intrat în intervalele de calitate premium. Rata de randament a napolitanelor de gradul A a turnătoriei a crescut cu aproximativ 3,5%, economisind sute de mii de RMB anual în costurile pentru napolitanele casate.

VI. Întrebări frecvente (FAQ)

Î1: De ce planeitatea unui susceptor de grafit epitaxie de siliciu cu mai multe buzunar are un impact atât de mare asupra uniformității grosimii filmului?

Răspuns:În procesele CVD la temperatură înaltă, plachetele de siliciu sunt încălzite în principal prin conducție termică și radiație termică de la susceptor. Dacă planeitatea susceptorului este slabă (de exemplu, > 0,20 mm), se creează spații neuniforme între susceptor și încălzitorul de bază, inducând variații de temperatură localizate. Simultan, o suprafață neuniformă perturbă fluxul laminar al gazelor reactante, provocând fluctuații localizate ale concentrației gazului și ale vitezei, care se manifestă direct ca variații ale grosimii filmului de la buzunar la buzunar.

Î2: Care este durata de viață operațională a susceptorilor de grafit acoperiți cu CVD SiC VeTek?

Răspuns:VeTek folosește acoperiri de carbură de siliciu CVD de puritate ultra-înaltă proiectate cu o potrivire CTE precisă cu substratul de grafit. Sub 1200°C la temperaturi înalte și atmosfere corozive H2/HCl, prezintă o rezistență excepțională la șocuri termice și inerție chimică, prelungind de obicei durata de viață cu 30% până la 50% în comparație cu susceptorii acoperiți standard din industrie.

Î3: Poate VeTek să ofere inginerie personalizată dacă avem modele personalizate de reactoare de epitaxie CVD?

Răspuns:Da. VeTek posedă capabilități complete de simulare a fluxului CVD/câmp termic și un lanț de prelucrare CNC de precizie. Putem efectua inginerie inversă 1:1 sau optimizare structurală pe baza dimensiunilor cuptorului furnizate de client, a parametrilor fluxului de aer sau a desenelor vechi ale susceptorilor.

Î4: Cum este protejată planeitatea susceptorului de precizie împotriva daunelor de tranzit în timpul transportului?

Răspuns:Toate produsele susceptoare sunt supuse curățării cu ultrasunete și ambalării cu vid antistatic în camerele curate din clasa 1000. Interiorul este asigurat folosind module personalizate de absorbție a șocurilor EVA de înaltă densitate, iar exteriorul este ambalat în lăzi de lemn fumigate pentru export, asigurând livrarea fără impact.

VII. Concluzie

Perspectivă de bază: Componentele de scule mecanice și termodinamice semiconductoare de înaltă calitate reprezintă o investiție directă în creșterea competitivității turnătorii.

Implementând simularea câmpului de curgere CVD, controlul de precizie a sculelor și optimizarea acoperirii CVD SiC pe susceptori de grafit epitaxie de siliciu cu mai multe buzunar, VeTek Semiconductor a ajutat cu succes clientul să reducă variația grosimii filmului de la buzunar la buzunar de la 1,4% la 0,69%, rezolvând perfect provocarea de lungă durată a grosimii neuniformității.

Dacă întâmpinați, de asemenea, puncte de durere tehnice, cum ar fi neuniformitatea stratului epitaxial, deformarea susceptorului de grafit, variația mare de la buzunar la buzunar sau peelingul acoperirii CVD, nu ezitați să contactați echipa de experți tehnici VeTek Semiconductor pentru a primi o evaluare gratuită a câmpului de curgere și un plan de optimizare personalizat!
