În interiorul producției de inele de focalizare solide CVD SiC: de la grafit la piese de înaltă precizie

În lumea cu mize mari a producției de semiconductori, unde precizia și mediile extreme coexistă, inelele de focalizare cu carbură de siliciu (SiC) sunt indispensabile. Cunoscute pentru rezistența lor termică excepțională, stabilitatea chimică și rezistența mecanică, aceste componente sunt esențiale pentru procesele avansate de gravare cu plasmă.

Secretul din spatele performanței lor înalte constă în tehnologia Solid CVD (Chemical Vapor Deposition). Astăzi, vă ducem în culise pentru a explora călătoria riguroasă a producției – de la un substrat brut de grafit la un „erou invizibil” de înaltă precizie al fabricii.

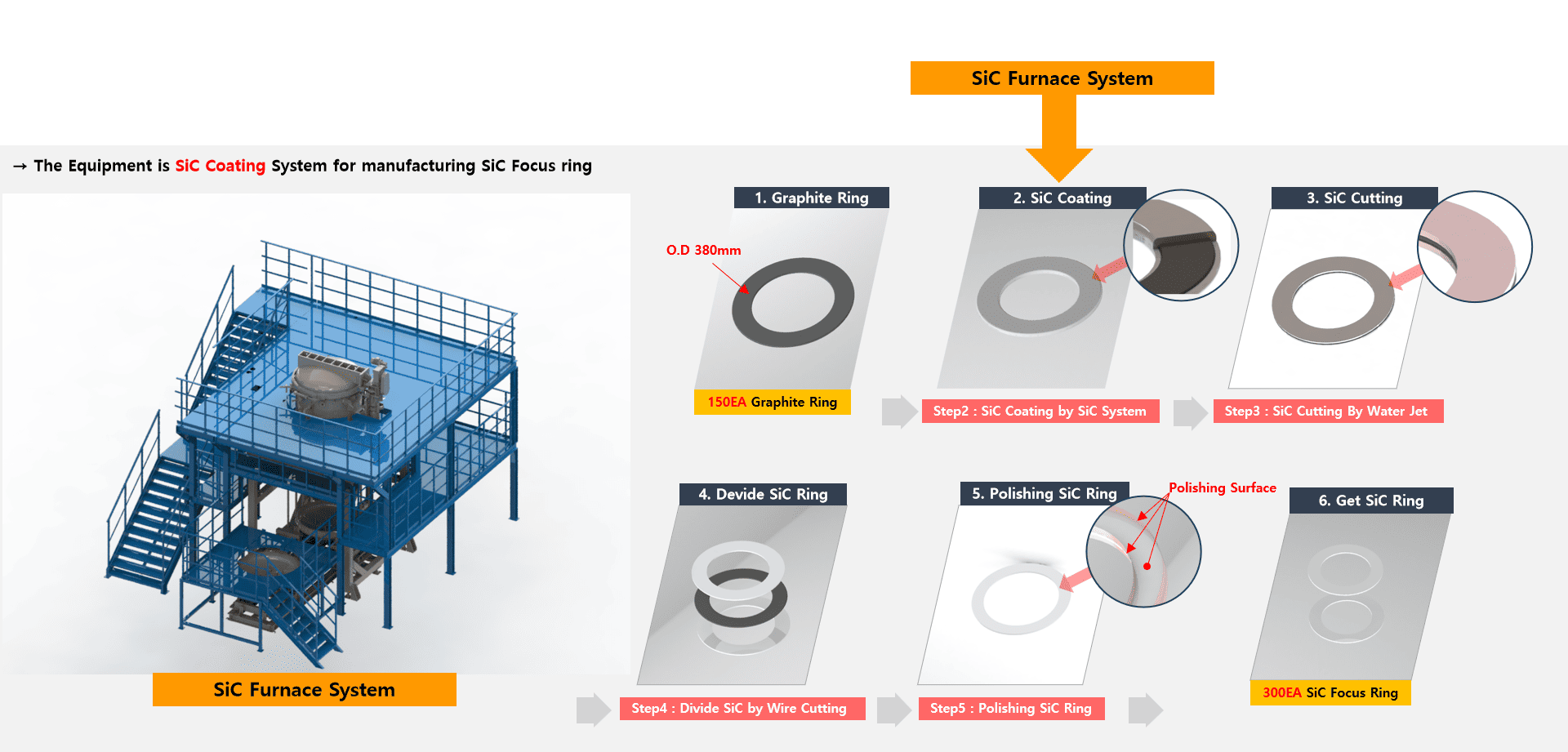

I. Cele șase etape de producție de bază

Producția de inele de focalizare Solid CVD SiC este un proces în șase etape extrem de sincronizat:

• Pre-tratament cu substrat de grafit
• Depunere de acoperire SiC (procesul de bază)
• Tăiere și modelare cu jet de apă
• Separare de tăiere a sârmei
• Lustruire de precizie
• Inspecția finală a calității și acceptarea

Printr-un sistem matur de management al procesului, fiecare lot de 150 de substraturi de grafit poate produce aproximativ 300 de inele de focalizare SiC finite, demonstrând o eficiență ridicată de conversie.

II. Aprofundare tehnică: de la materia primă la piesa finită

1. Pregătirea materialului: selecție de grafit de înaltă puritate

Călătoria începe cu selectarea inelelor de grafit premium. Puritatea, densitatea, porozitatea și acuratețea dimensională a grafitului influențează direct aderența și uniformitatea stratului de SiC ulterioar. Înainte de procesare, fiecare substrat este supus testării de puritate și verificării dimensionale pentru a se asigura că zero impurități interferează cu depunerea.

2. Depunerea de acoperire: inima solidelor CVD

Procesul CVD este cea mai critică fază, desfășurată în sisteme specializate de cuptoare SiC. Este împărțit în două etape solicitante:

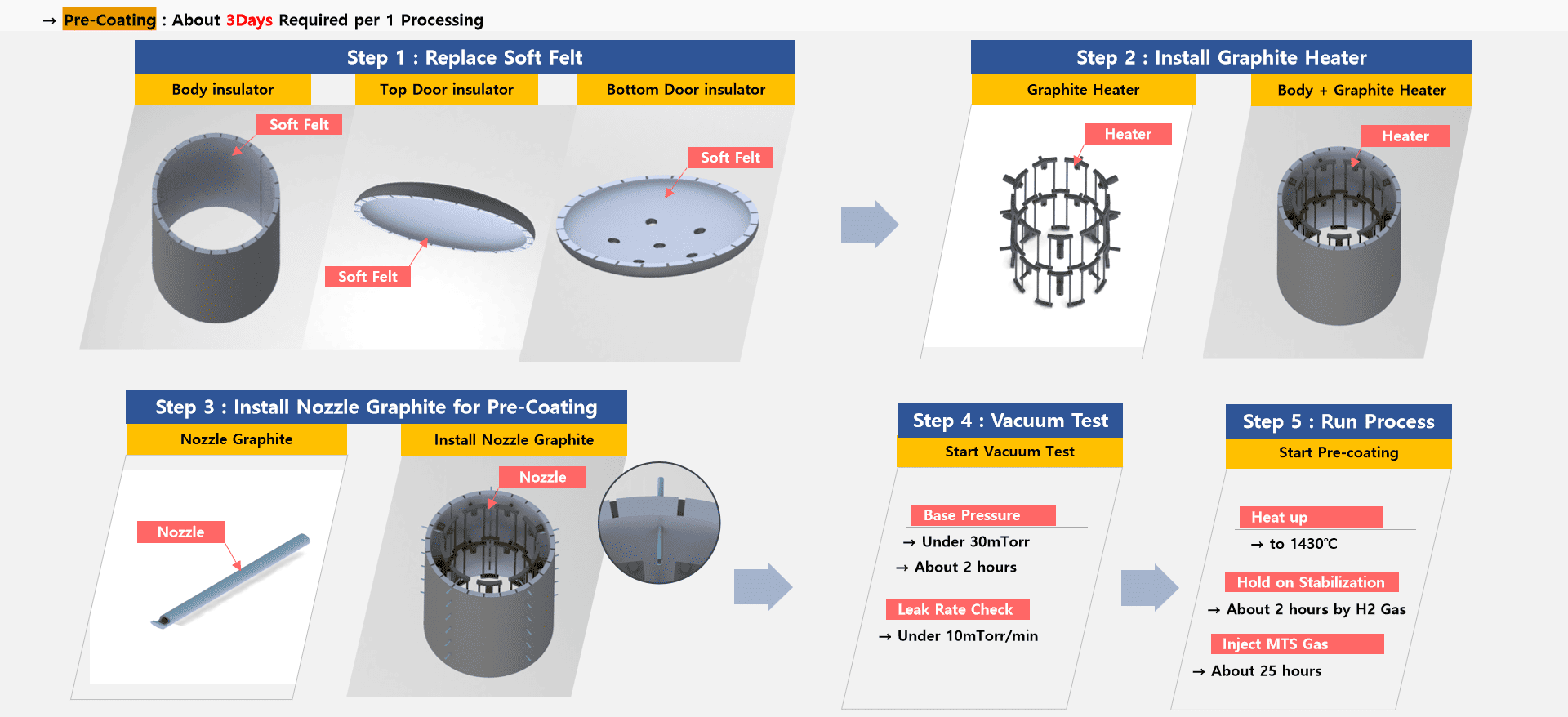

(1) Proces de pre-acoperire (~3 zile/lot):

• Configurare: Înlocuiți izolația din pâslă moale (sus, jos și pereți laterali) pentru a asigura consistența termică; instalați încălzitoare din grafit și duze specializate de pre-acoperire.
• Testarea vidului și a scurgerilor: camera trebuie să atingă o presiune de bază sub 30 mTorr cu o rată de scurgere sub 10 mTorr/min pentru a preveni microscurgerile.
• Depunerea inițială: cuptorul este încălzit la 1430°C. După 2 ore de stabilizare a atmosferei cu H₂, gazul MTS este injectat timp de 25 de ore pentru a forma un strat de tranziție care asigură o lipire superioară pentru acoperirea principală.

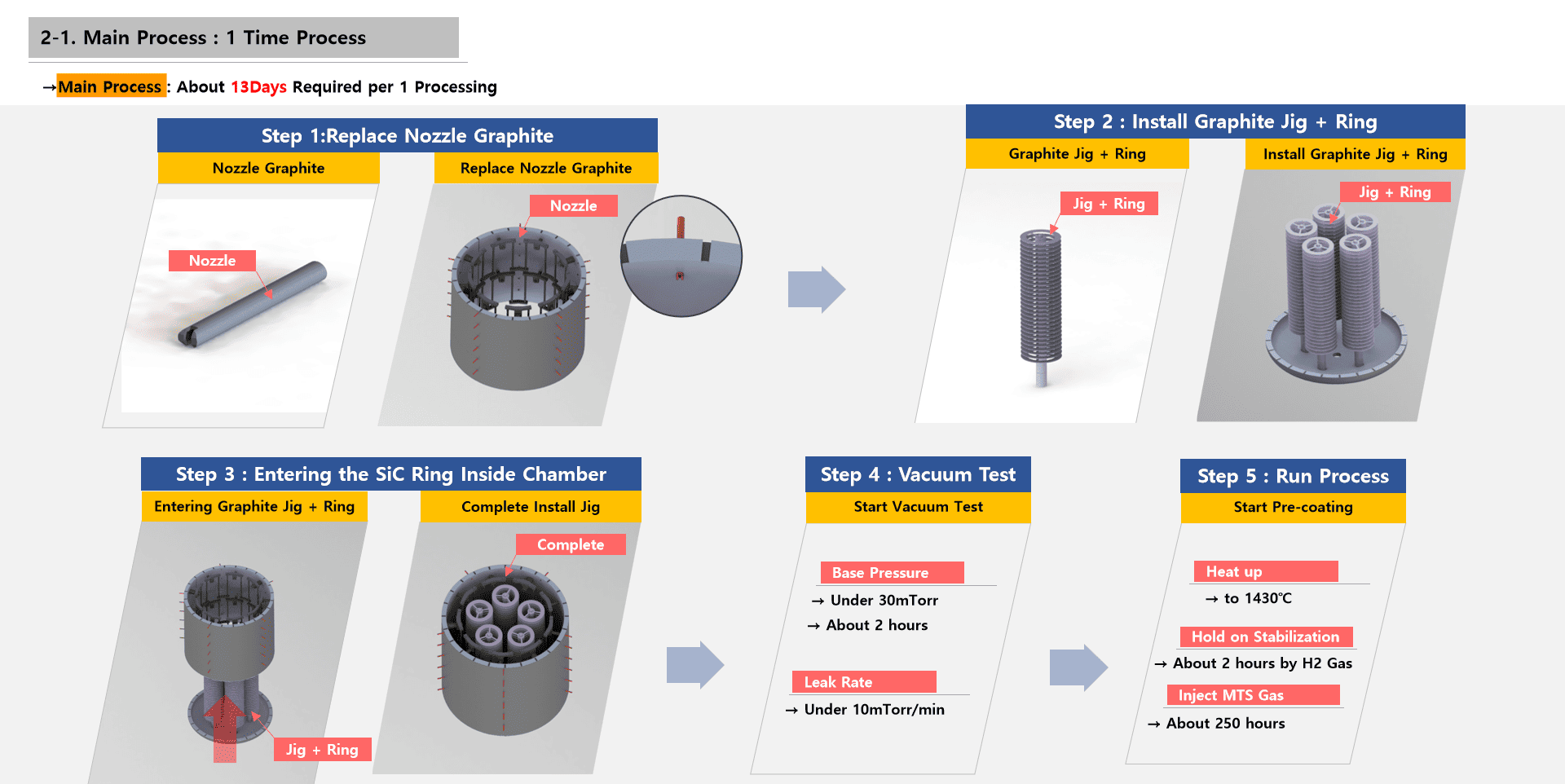

(2) Procesul principal de acoperire (~13 zile/lot):

• Configurație: Reajustați duzele și instalați dispozitive de grafit cu inelele țintă.
• Inspecție secundară a vidului: Se efectuează un test riguros de vid secundar pentru a garanta că mediul de depunere rămâne perfect curat și stabil.
• Creștere susținută: menținând 1430°C, gazul MTS este injectat timp de aproximativ 250 de ore. În aceste condiții de temperatură ridicată, MTS se descompune în atomi de Si și C, care se depun lent și uniform pe suprafața grafitului. Acest lucru creează o acoperire densă, neporoasă SiC - semnul distinctiv al calității Solid CVD.

3. Modelare și separare de precizie

• Tăiere cu jet de apă: Jeturile de apă de înaltă presiune realizează modelarea inițială, îndepărtând excesul de material pentru a defini profilul aspru al inelului.
• Tăierea cu sârmă: Tăierea cu precizie a sârmei separă materialul în vrac în inele individuale cu o precizie la nivel de microni, asigurând că acestea îndeplinesc toleranțe stricte de instalare.

4. Finisarea suprafeței: Lustruire de precizie

După tăiere, suprafața SiC este supusă lustruirii pentru a elimina defectele microscopice și texturile de prelucrare. Acest lucru reduce rugozitatea suprafeței, care este vitală pentru minimizarea interferenței particulelor în timpul procesului cu plasmă și pentru asigurarea unor randamente consistente ale plachetelor.

5. Inspecție finală: validare pe bază de standard

Fiecare componentă trebuie să treacă prin verificări riguroase:

• Precizie dimensională (de exemplu, toleranța diametrului exterior de ± 0,01 mm)
• Grosimea și uniformitatea acoperirii
• Rugozitatea suprafeței
• Puritatea chimică și scanarea defectelor

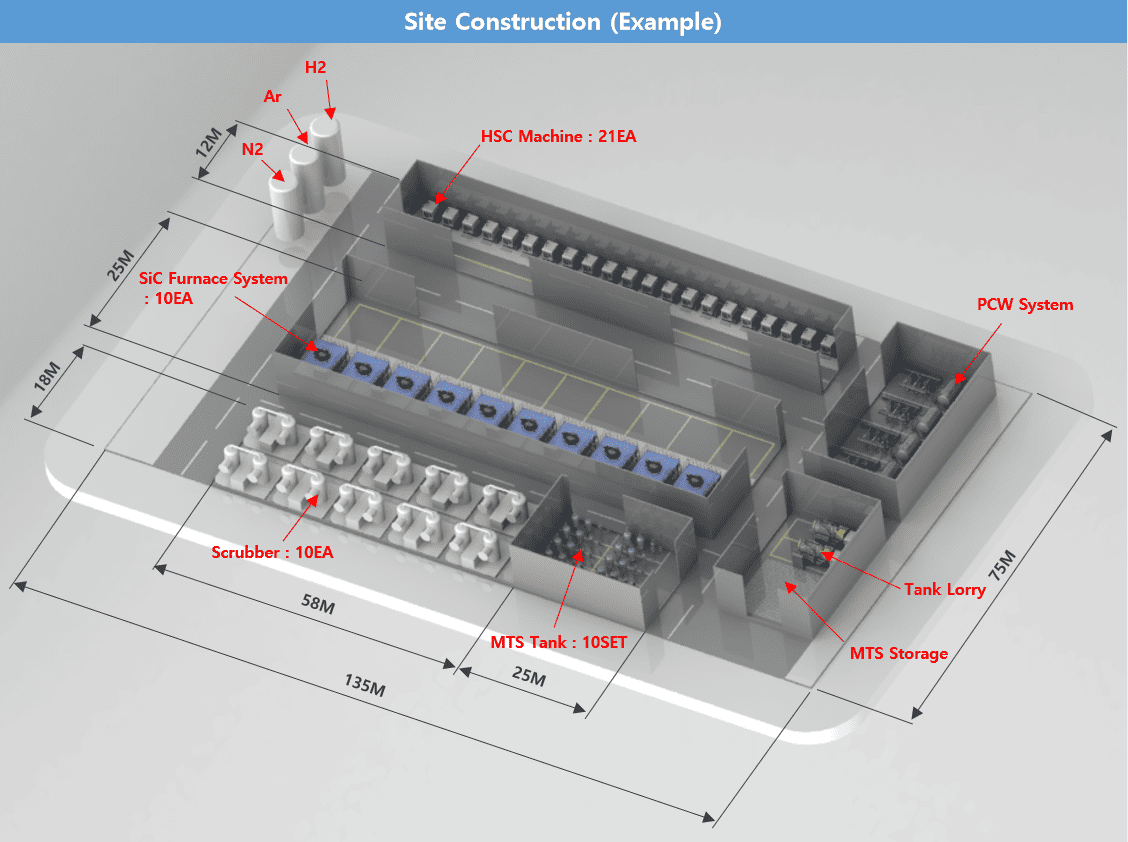

III. Ecosistemul: integrarea echipamentelor și sisteme de gaz

1. Configurarea echipamentului cheie

O linie de producție de clasă mondială se bazează pe o infrastructură sofisticată:

• Sisteme de cuptor SiC (10 unități): unități masive (7,9 m x 6,6 m x 9,7 m) care permit operațiuni sincronizate cu mai multe stații.
• Livrarea gazului: 10 seturi de rezervoare MTS și platforme de livrare asigură o stabilitate a fluxului de înaltă puritate.
• Sisteme de suport: Inclusiv 10 scrubere pentru siguranța mediului, sisteme de răcire PCW și 21 de unități HSC (prelucrare de mare viteză).

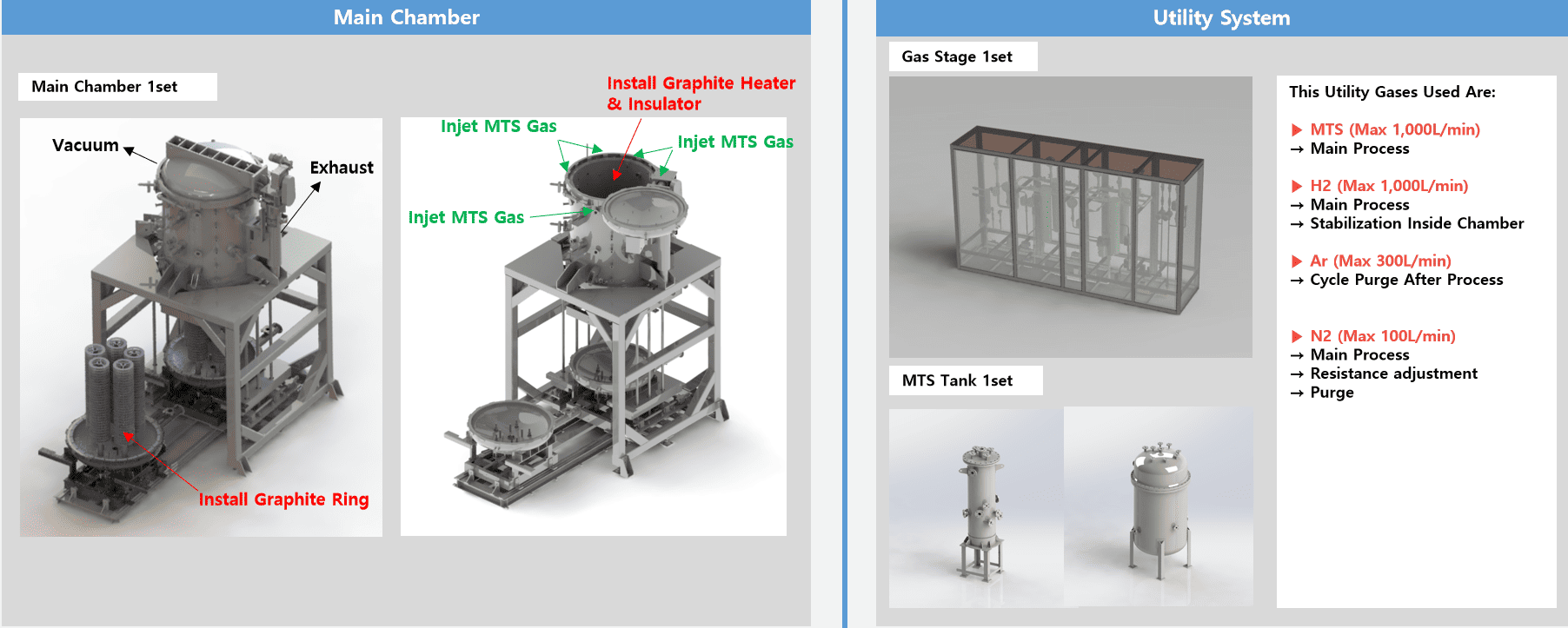

2. Funcțiile sistemului de gaz de bază

• MTS (Max 1000 L/min): Sursa primară de depunere care furnizează atomi de Si și C.
• Hidrogen (H₂, Max 1000 L/min): Stabilizează atmosfera cuptorului și ajută la reacție
• Argon (Ar, Max 300 L/min): Folosit pentru curățarea și purjare post-proces.
• Azot (N₂, Max 100 L/min): Folosit pentru reglarea rezistenței și purjarea sistemului.

Concluzie

Un inel de focalizare Solid CVD SiC poate părea a fi un „consumabil”, dar este de fapt o capodopera a științei materialelor, a tehnologiei vidului și a controlului gazului. De la originile sale din grafit până la componenta finită, fiecare pas este o dovadă a standardelor riguroase necesare pentru a susține nodurile semiconductoare avansate.

Pe măsură ce nodurile de proces continuă să se micșoreze, cererea de componente SiC de înaltă performanță va crește doar. O abordare matură, sistematică a producției este cea care asigură stabilitatea în camera de gravare și fiabilitatea pentru următoarea generație de cipuri.
