Napolitane piezoelectrice PZT: soluții de înaltă performanță pentru MEMS de nouă generație

În era evoluției rapide MEMS (sisteme micro-electromecanice), selectarea materialului piezoelectric potrivit este o decizie decisivă pentru performanța dispozitivului. Placile cu peliculă subțire PZT (titanat de zirconat de plumb) au apărut ca alegere principală față de alternative precum AlN (nitrură de aluminiu), oferind cuplaj electromecanic superior pentru senzori și actuatori de ultimă generație.

Vetek Semiconductor oferă napolitane PZT-on-Si/SOI lider în industrie. Folosind depunerea avansată a filmului subțire, oferim o uniformitate excepțională a filmului și o calitate cristalină, concepute special pentru a depăși obstacolele comune ale industriei, cum ar fi oboseala filmului și degradarea performanței.

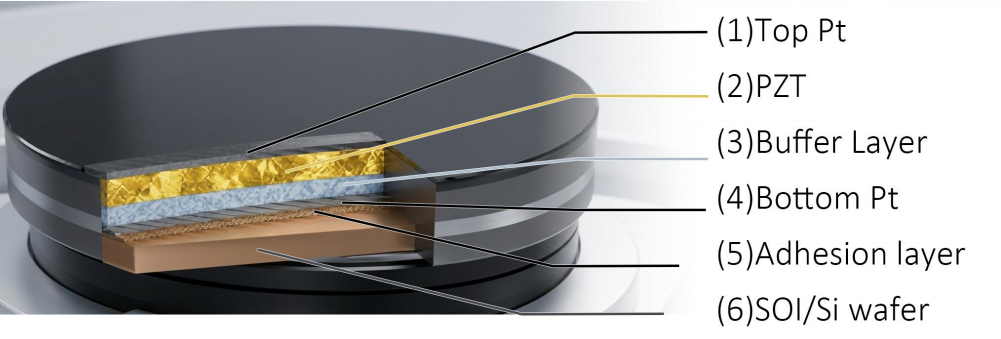

Arhitectura de bază: Sinergia Pt și PZT

Integritatea stivei multistrat este fundamentală pentru performanța feroelectrică. Napolitanele noastre utilizează un teanc proiectat cu precizie de electrozi metalici și filme subțiri ceramice:

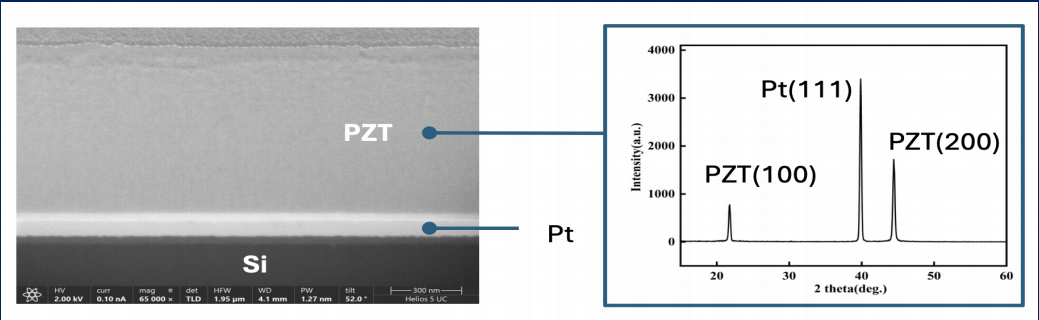

• Miezul piezoelectric PZT:Procesul nostru se concentrează pe controlul riguros al orientării cristalului. Conform lui Muralt (2000), PZT cu o orientare preferată (100) sau (001) produce o constantă piezoelectrică longitudinală semnificativ mai mare. Depunerea optimizată a lui Vetek asigură o orientare puternică (100), permițând o producție masivă de energie chiar și la grosimi la nivel de microni.
• Stratul de electrod Pt critic:Platina (Pt) servește atât ca conductă electrică, cât și ca șablon de creștere pentru PZT. Renumit pentru conductivitatea sa ridicată și stabilitatea termică în medii bogate în oxigen, Pt este standardul de aur în industrie pentru electrozii inferiori (Takahashi și colab., 1994). Menținem rugozitatea suprafeței ultra-scăzută (Ra <= 1,0 nm) pentru a oferi o interfață ideală pentru nuclearea PZT.
• Straturi tampon integrate:Pentru a suprima difuzia elementară între PZT și substratul de silicon, încorporăm un sistem Buffer Layer de precizie. Aceste straturi acționează ca o barieră fizică și un tampon de stres, prevenind delaminarea filmului și asigurând fiabilitatea mecanică a întregului wafer în timpul gravării complexe MEMS.

Aplicații țintă: Unde este utilizat PZT?

Napolitanele PZT de înaltă performanță sunt esențiale pentru aplicațiile care necesită detecție mecanică-electrică precisă sau acționare electric-mecanică:

• Electronice de larg consum (PMUT):Clienții țintă includ producători de module de smartphone și firme de securitate biometrică. Caz de utilizare: Filmele PZT generează unde ultrasonice de înaltă frecvență pentru detectarea amprentelor digitale sub afișaj. În comparație cu soluțiile vechi, PMUT-urile bazate pe PZT oferă o penetrare mai profundă și o rezoluție mai mare (Akbari et al., 2016), permițând autentificarea biometrică 3D sigură.
• Telecomunicații (RF MEMS):Clienții țintă includ designeri de cipuri RF front-end și furnizori de infrastructură 5G/6G. Caz de utilizare: Folosind coeficientul de cuplare electromecanic ridicat al PZT pentru a crea filtre reglabile. Acest lucru minimizează pierderea semnalului și extinde lățimea de bandă, lucru critic pentru gestionarea congestiei spectrului în rețelele 5G.
• Imprimare industrială:Clienții țintă includ producători de imprimante industriale cu jet de cerneală și producători de afișaje flexibile (OLED). Caz de utilizare: napolitanele PZT sunt microprelucrate în actuatoare ultra-rapide. Prin deformarea instantanee a camerei de cerneală, ei realizează distribuirea fluidelor de precizie de picolilitri, o piatră de temelie pentru fabricarea OLED și imprimarea 3D de înaltă rezoluție.
• Sănătate:Clienții țintă includ cercetare și dezvoltare pentru dispozitive medicale și startup-uri cu ultrasunete portabile. Caz de utilizare: Conducerea de sonde cu ultrasunete intravasculare (IVUS) pentru imagistica internă. De asemenea, servește ca inima nebulizatoarelor medicale silențioase de înaltă eficiență pentru livrarea țintită a medicamentelor.
• Automobile:Clienții țintă includ furnizori de soluții de conducere autonomă și dezvoltatori HMI pentru cockpit inteligent. Caz de utilizare: extinderea gamei de detectare a senzorilor cu ultrasunete pentru automobile. În plus, oferă Feedback haptic pe ecranele tactile, simulând senzația tactilă a butoanelor fizice.

De ce să alegeți Vetek Semiconductor?

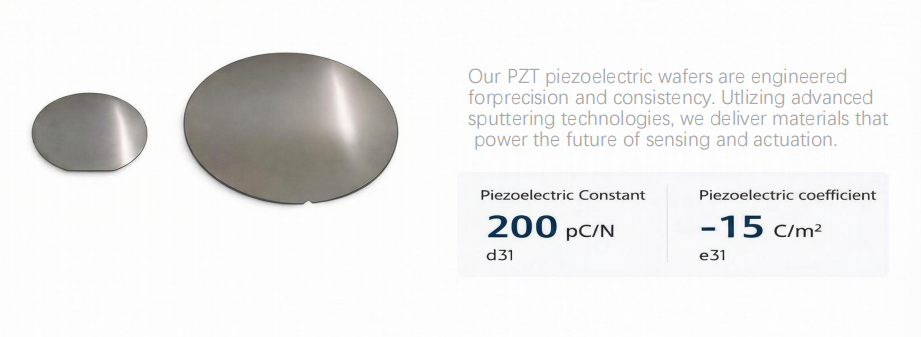

• Parametri superiori:Constanta piezoelectrică d31 atinge de obicei 200 pC/N, cu un coeficient e31 stabil la -15 C/m2.
• Substraturi versatile:Disponibil în formate de 6 inchi și 8 inchi, inclusiv substraturi SOI de înaltă rezistivitate (> 5000 ohm/cm).
• Personalizare personalizată:Suportăm napolitane furnizate de client (Serviciul de turnătorie) și putem personaliza raportul de grosime al straturilor PZT și Pt pentru a se potrivi cerințelor dumneavoastră specifice de frecvență de rezonanță.

Autor:Sera Lee

Referințe academice:

[1] Muralt, P. (2000). „Filme subțiri PZT pentru microsenzori și actuatoare: probleme și progres.”Jurnalul de Micromecanică și Microinginerie.

[2] Trolier-McKinstry, S., et al. (2018). „Filme subțiri piezoelectrice pentru MEMS”.Revizuirea anuală a cercetării materialelor.

[3] Akbari, M., et al. (2016). „Traductoare cu ultrasunete piezoelectrice micromașinizate (pMUTs) pentru imagistica medicală”.În Rezonatoarele MEMS piezoelectrice.
