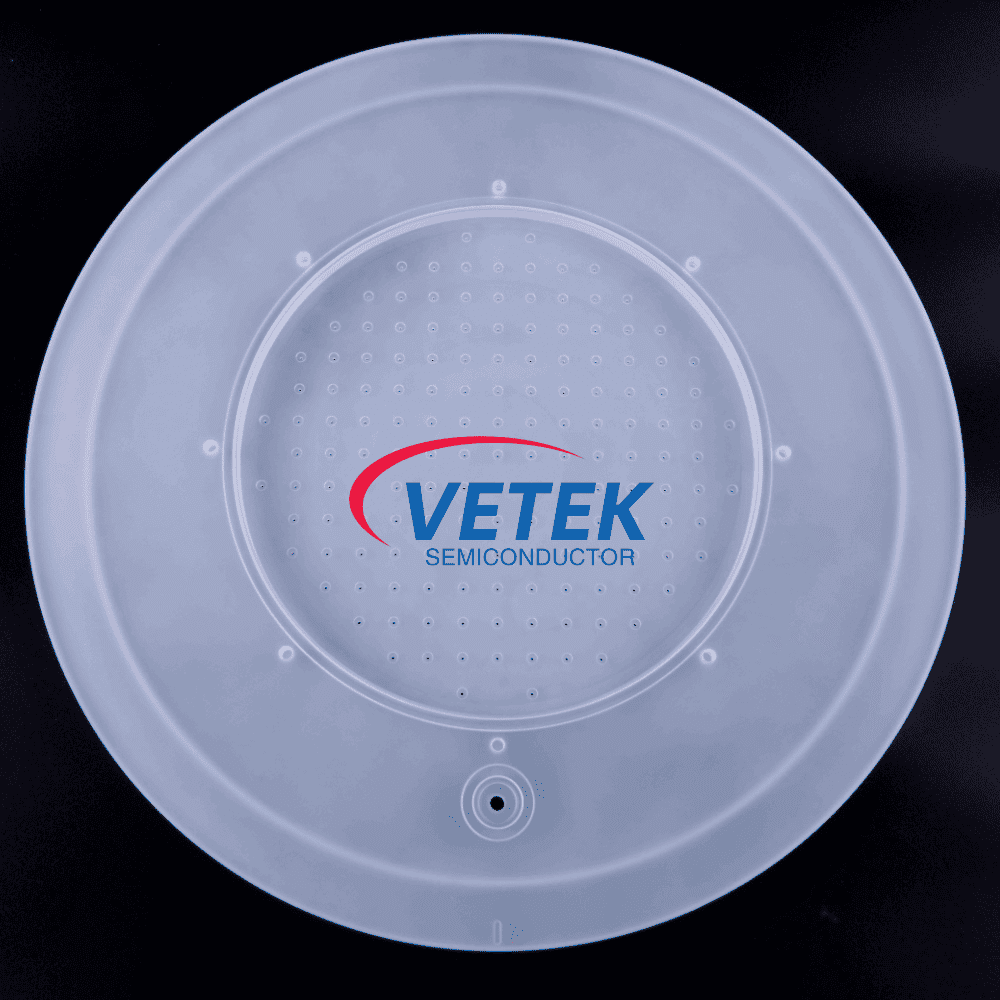

Placă de distribuție a gazelor de cuarț

Plăcile de distribuție a gazelor de cuarț, cunoscute și sub denumirea de dușuri de cuarț, sunt componente critice în fabricarea semiconductorului. Utilizând puritatea excepțională, rezistența la temperatură ridicată și rezistența la coroziune a cuarțului, aceste plăci asigură un flux uniform și stabil al gazelor de proces pe suprafața plafonului. Această livrare precisă este esențială pentru menținerea calității și uniformității filmelor depuse sau a caracteristicilor gravate.

Caracteristici cheie ale cuarțului topit de înaltă puritate

● Material: 99,99%cuarț fuzionat de înaltă puritate

● Rezistență la temperatură ridicată: Rezistă la temperaturi peste 1000 ℃

● Rezistența la coroziune: Durabilitate excelentă împotriva gazelor de proces și a mediilor plasmatice

● Fluxul de gaz de precizie: Distribuție uniformă a micro-găurilor pentru livrarea optimă a gazelor și uniformitatea depunerii

● Design personalizabil: Dimensiunea, modelul găurii și caracteristicile de montare pot fi adaptate pentru anumite modele de echipamente

Roluri de bază în fabricarea semiconductorilor

1. Depunerea vaporilor fizici (PVD) și depunerea de vapori chimici (CVD)

Rol: În procesele PVD și CVD, placa de distribuție a gazelor direcționează cu precizie gazele reactive (de exemplu, silan, amoniac, oxigen) sau precursori pe placă pentru a forma o peliculă subțire dorită.

Utilizări specifice:

● Controlul uniformității: Micro-găurile proiectate cu precizie ale plăcii asigură că debitul și concentrația de gaz sunt uniforme pe întreaga suprafață a plafonului. Acest lucru este vital pentru depunerea de filme cu grosime și performanță constantă.

● Prevenirea contaminării: puritatea ridicată a cuarțului împiedică placa să reacționeze cu gazele procesului sau eliberarea impurităților. Acest lucru menține puritatea filmului și împiedică defectele de pe suprafața plafonului.

2. Depunerea de vapori chimici îmbunătățiți cu plasmă (PECVD)

Rol: În PECVD, capul de duș de cuarț nu numai că oferă gaze reactive, ci și funcționează ca electrod pentru generarea de plasmă.

Utilizări specifice:

● Ignition cu plasmă: capul de duș este de obicei conectat la o sursă de alimentare cu frecvență radio (RF) pentru a genera o plasmă. Particulele cu energie mare din plasmă promovează descompunerea reactanților gazoși, permițând depunerea de film la temperaturi mai scăzute.

● Stabilitatea termică: cuarțul prezintă o stabilitate termică excelentă, permițându-i să reziste la mediul plasmatic la temperaturi ridicate. Acest lucru ajută la menținerea unei temperaturi uniforme în camera de proces, asigurând în continuare calitatea și consistența filmului.

3. Gravură uscată

Rol: În gravura uscată, placa de distribuție a gazelor introduce gaze de gravură reactivă (de exemplu, fluorocarburi, clor) în camera de gravură.

Utilizări specifice:

● Uniformitatea de gravură: Placa asigură un flux uniform și o concentrație de gaze de gravură, ceea ce garantează o adâncime și profil de gravură consistente pe întregul plafon. Acest lucru este crucial pentru realizarea modelelor precise necesare pentru dispozitivele semiconductoare avansate.

● Rezistența la coroziune: proprietățile corozive puternice ale gazelor de gravură necesită un material durabil. Rezistența ridicată la coroziune a cuarțului extinde durata de viață a capului de duș și reduce riscul întreruperilor procesului.

4. Curățarea plafonului

Rol: În procesele specifice de curățare a plafonului, o placă de distribuție a gazelor de cuarț este utilizată pentru a furniza uniform gaze de curățare (de exemplu, ozon, amoniac) pentru a elimina reziduurile sau contaminanții.

Utilizări specifice:

● Curățarea constantă: Placa asigură că gazele de curățare ajung la fiecare parte a plafonului, permițând un proces de curățare minuțios și uniform.

● Compatibilitatea chimică: Compatibilitatea cuarțului cu o gamă largă de substanțe chimice de curățare împiedică reacțiile și menține puritatea și eficacitatea procesului de curățare.
