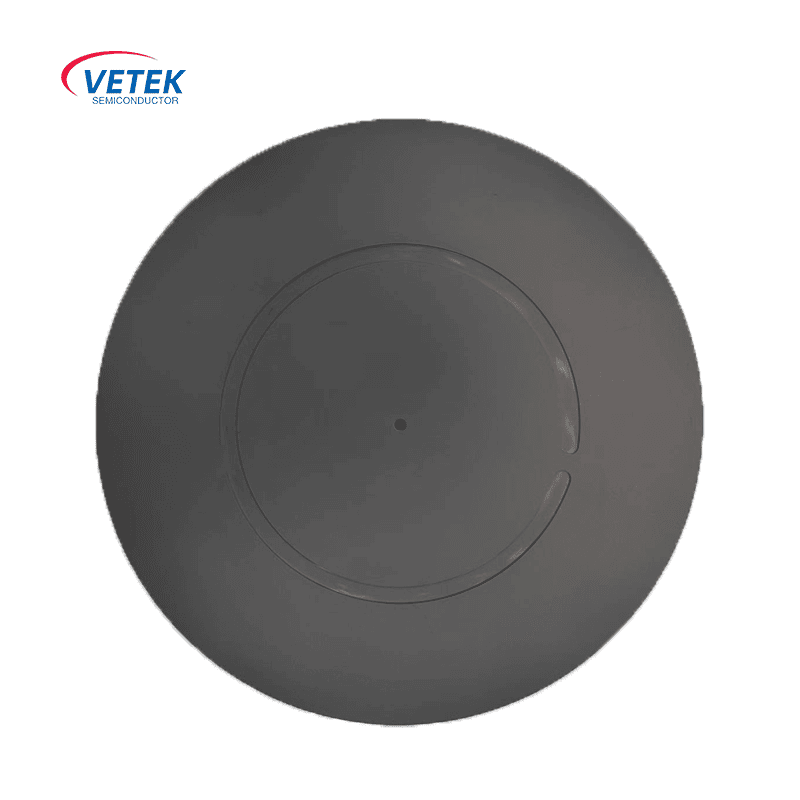

Single Wafer Epi Graphite Undertaker

Descriere:

Susceptorul de grafit EPI cu o singură placă include un set de tavă de grafit, inel de grafit și alte accesorii, folosind substrat de grafit de înaltă puritate + depunere de vapori de acoperire a carburii de siliciu, structură compozită, luând în considerare stabilitate la temperatură ridicată, inerție chimică și uniformitate termică a câmpului. Este componenta de rulment de bază a foii epitaxiale de înaltă precizie în producția de masă.

Inovație materială: Grafit +SiC Coating

Grafit

● Conductivitate termică ultra-înaltă (> 130 W/M · K), răspuns rapid la cerințele de control al temperaturii, pentru a asigura stabilitatea procesului.

● Coeficient de expansiune termică scăzut (CTE: 4,6 × 10⁻⁶/° C), reduce deformarea temperaturii ridicate, durata de viață prelungită.

Acoperire CVD SIC

● Rezistență la coroziune. Rezistență la atac prin gaze de reacție, cum ar fi H₂, HCL și SIH₄. Evită contaminarea stratului epitaxial prin volatilizarea materialului de bază.

● Densificarea suprafeței: Porozitatea de acoperire este mai mică de 0,1%, ceea ce împiedică contactul dintre grafit și placă și împiedică difuzarea impurităților de carbon.

● Toleranță la temperatură ridicată: Lucrări stabile pe termen lung în mediu peste 1600 ° C, adaptați-vă la cererea ridicată la temperatură de epitaxie SiC.

Proiect de optimizare a câmpului termic și a fluxului de aer

Structura uniformă de radiații termice

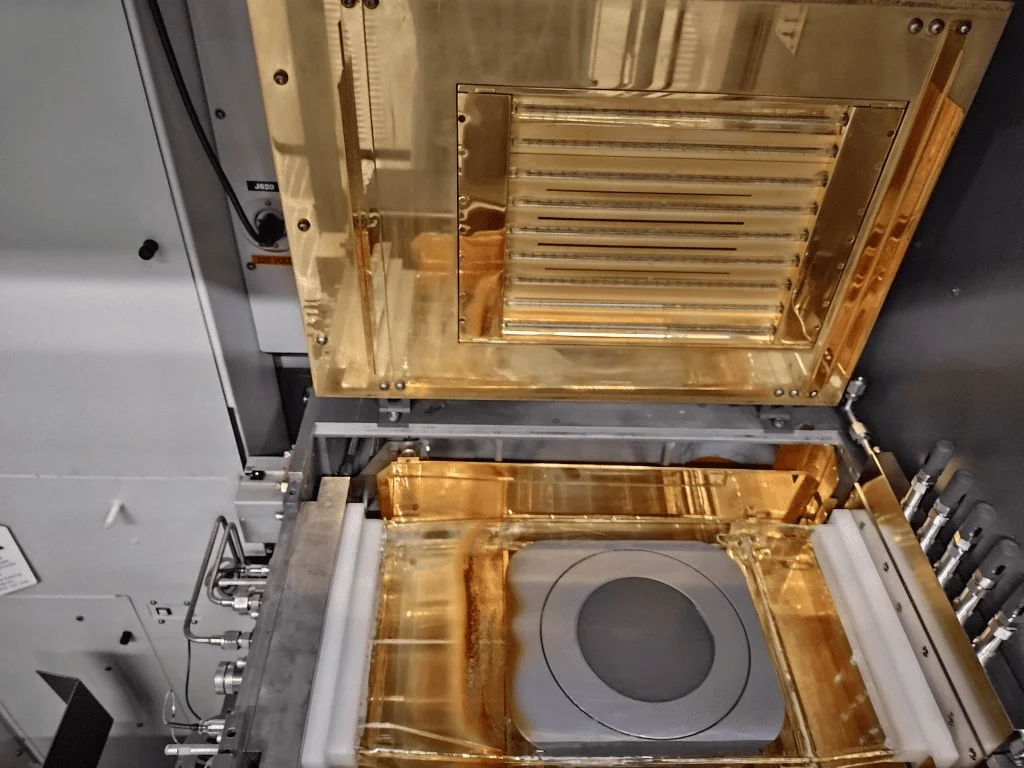

Suprafața susceptitoare este proiectată cu multiple caneluri de reflecție termică, iar sistemul de control al câmpului termic al dispozitivului ASM atinge uniformitatea temperaturii în ± 1,5 ° C (placă de 6 inci, placă de 8 inci), asigurând consistența și uniformitatea grosimii stratului epitaxial (fluctuație <3%).

Tehnica de direcție a aerului

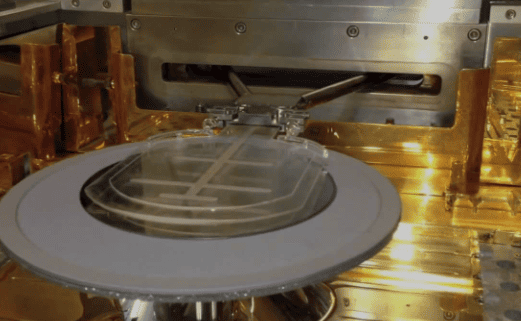

Găurile de deviere a marginilor și coloanele de suport înclinate sunt concepute pentru a optimiza distribuția fluxului laminar a gazului de reacție pe suprafața napolitanei, pentru a reduce diferența de rată de depunere cauzată de curenții eddy și de a îmbunătăți uniformitatea de dopaj.
