Soluție VETEK-AMAT Hollow Lift Pin: substrat de grafit de înaltă puritate cu acoperire CVD SiC

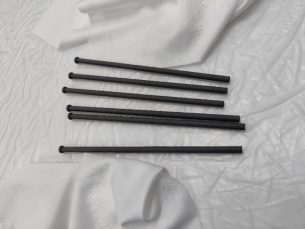

Figura 1: Produs fizic AMAT 0200-03201 Hollow Lift Pin (pentru sisteme de epitaxie cu siliciu de 300 mm)

În procesele de transfer de plachete semiconductoare, știftul de ridicare gol (Wafer Lift Pin) îndeplinește sarcinile critice de susținere și transfer de plachete. În mediile de proces cu temperatură înaltă, cum ar fi MOCVD și creșterea epitaxială, știfturile de ridicare trebuie să îndeplinească simultan mai multe cerințe, inclusiv puritate ridicată, rezistență la coroziune, rezistență la șoc termic și contaminare redusă cu particule.

În prezent, știfturile de ridicare de pe piață adoptă un substrat de grafit + soluție de acoperire CVD SiC. Cu toate acestea, tehnologia de acoperire a marii majorități a furnizorilor poate acoperi doar suprafața exterioară - pentru structuri goale,peretele interior este cu adevărat „pământul nimănui tehnic”.

I. Trei provocări principale cu care se confruntă acoperirea peretelui interior

1. Uniformitate de depunere necontrolată

Structurile goale au un raport de aspect mare. Gazele reactante CVD se luptă să difuzeze uniform adânc în orificiul intern, determinând ca grosimea stratului de acoperire a peretelui interior să scadă într-un gradient de la portul la interiorul adânc, zonele locale arătând chiar regiuni expuse goale.

2. Rezistență insuficientă de legare interfacială

Suprafața curbată a peretelui interior limitează spațiul de optimizare al parametrilor procesului de depunere. Rezistența de aderență între acoperire și substratul de grafit este dificil de atins la același nivel ca suprafața exterioară, iar micro-fisurile sau chiar decojirea pot apărea cu ușurință în timpul ciclării termice.

3. Curățenie necontrolată a găurii interne

Dacă structura poroasă a substratului de grafit nu este complet etanșată de acoperire, particulele de carbon și impuritățile metalice vor fi eliberate la temperaturi ridicate. Odată ce impuritățile se detașează, ele provoacă în mod direct diferențe de culoare și defecte ale particulelor pe suprafața plachetei, scăzând semnificativ randamentul producției.

Folosind expertiza sa tehnică profundă acumulată în domeniul acoperirii CVD, VETEK a depășit cu succes provocările de depunere uniformă și lipire interfațală a acoperirii CVD SiC pe peretele interior al structurilor goale - de la optimizarea de simulare a fluxului de gaz până la controlul precis al câmpului de temperatură de depunere, stabilind o soluție completă de proces de acoperire a peretelui interior care asigură o acoperire consecventă la grosimea interioară a stratului și grosimea fermă a stratului interior. curățenia respectând standardele.

Acest articol va oferi o analiză aprofundată a: dificultățile tehnice ale acoperirii peretelui interior cu știfturi de ridicare, modul în care uniformitatea acoperirii peretelui interior afectează randamentul plachetelor și nodurile cheie de control de la proiectarea procesului la controlul calității și livrarea.

II. Ce este un știft de ridicare gol AMAT?

Un știft de ridicare tubular AMAT este o componentă de manevrare a plachetelor de precizie utilizată în interiorul echipamentelor de proces cu semiconductor. Funcția sa principală este de a ridica și poziționa plachetele în timpul secvențelor de încărcare, descărcare și procesare.

Spre deosebire de știfturile de ridicare solide convenționale, designul gol încorporează o cavitate internă. Această structură reduce volumul total al materialului și masa termică, menținând în același timp geometria mecanică necesară. Cu toate acestea, pentru aplicațiile semiconductoare, fabricarea știfturilor goale de ridicare este mult mai solicitantă decât prelucrarea componentelor solide convenționale. Precizia dimensională atât a suprafețelor interioare, cât și a celor exterioare trebuie controlată cu strictețe, iar concentricitatea dintre geometriile interioare și exterioare este deosebit de critică. Prin urmare, atât selecția materialului, cât și procesele de acoperire sunt esențiale pentru performanța finală a știftului de ridicare.

Pentru sistemele de epitaxie AMAT, VETEK Semiconductor furnizează soluții personalizate de știfturi de ridicare AMAT, bazate pe substraturi de grafit de înaltă puritate și acoperiri dense de carbură de siliciu (SiC) CVD. Structura goală ajută la reducerea masei materiale inutile, menținând în același timp structura mecanică necesară pentru ridicarea plachetelor; acoperirea cu carbură de siliciu CVD oferă puritate ridicată, rezistență chimică și stabilitate la temperatură ridicată. Știftul de ridicare AMAT 0200-03201 de la VETEK este proiectat special pentru aplicații de epitaxie de siliciu de 300 mm și poate fi fabricat conform desenelor, dimensiunilor și cerințelor de proces ale clienților.

III. Structura știftului de ridicare AMAT de la VETEK

VETEK se concentrează în prezent pe structura de acoperire cu grafit de înaltă puritate + carbură de siliciu CVD pentru știfturile de ridicare goale AMAT. Procesul de bază de construcție este:

Substrat de grafit de înaltă puritate → Prelucrare CNC de precizie → Acoperire cu carbură de siliciu CVD → Inspecție de precizie

Substratul din grafit oferă fundația structurală și este potrivit pentru prelucrarea de precizie a geometriilor cu pereți subțiri și goale. VETEK utilizează în mod obișnuit materiale de grafit de calitate semiconductoare importate, inclusiv materiale de la SGL Carbon și Toyo Tanso, în funcție de cerințele clienților. Un strat dens de carbură de siliciu CVD este apoi depus pe suprafața de grafit pentru a forma o suprafață de lucru protectoare de calitate semiconductoare.

De ce să alegeți grafitul ca substrat?

Pentru știfturile goale de ridicare, materialul substratului trebuie să atingă un echilibru între prelucrabilitate, performanță termică, stabilitate mecanică și compatibilitate cu procesul de acoperire. Grafitul de înaltă puritate este deosebit de potrivit deoarece oferă următoarele caracteristici:

• Stabilitate bună la temperatură ridicată

• Expansiune termică scăzută

• Conductivitate termică bună

• Densitate relativ scăzută

• Prelucrabilitate excelentă pentru geometrii complexe

• Compatibilitate cu procesul de acoperire cu carbură de siliciu CVD

Utilizarea grafitului face, de asemenea, posibilă fabricarea structurilor complexe cu pereți goali și subțiri, cu mare precizie. VETEK dispune de capabilități de prelucrare CNC de precizie pentru componente de grafit semiconductor și carbură de siliciu, cu procese de prelucrare optimizate pentru controlul dimensional și calitatea suprafeței.

IV. Acoperire cu carbură de siliciu CVD: stratul de protecție critic

Acoperirea cu carbură de siliciu CVD este una dintre cele mai importante caracteristici ale știfturilor de ridicare tubulare VETEK AMAT. Această acoperire formează o suprafață densă de carbură de siliciu pe substratul de grafit, ajutând la protejarea grafitului subiacent de mediul procesului.

Grosimea standard de acoperire cu carbură de siliciu CVD pentru astfel de componente VETEK este de aproximativ100±20 μm. Puritatea acoperirii este de aproximativ6N / 99,99995%.

Capacitățile tehnice mai largi de carbură de siliciu CVD ale VETEK includ acoperiri de înaltă puritate, grosime controlată a stratului și uniformitatea grosimii lot la lot. Datele tehnice indică faptul că puritatea acoperirii cu carbură de siliciu CVD este la nivelul 6N-7N. Pentru proiecte specifice de știfturi de ridicare AMAT, specificațiile de acoperire pot fi ajustate în funcție de desenele clientului și cerințele procesului.

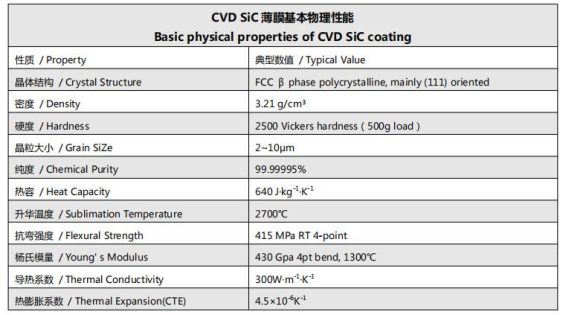

Figura 2: Proprietățile fizice de bază ale acoperirii CVD SiC

De ce este importantă acoperirea peretelui interior?

Unul dintre cele mai dificile aspecte din punct de vedere tehnic ale bolțurilor de ridicare tubulare AMAT nu este doar acoperirea suprafeței exterioare, ci obținerea unei acoperiri stabile și uniforme pe peretele interior al structurii goale.

Suprafața interioară este dificil de accesat în timpul procesului de acoperire CVD. În comparație cu suprafața exterioară, geometria internă introduce provocări suplimentare în fluxul de gaz, uniformitatea depunerilor, controlul grosimii stratului de acoperire și consistența procesului. Prin urmare, calitatea acoperirii peretelui interior poate deveni un factor important de diferențiere între furnizori.

VETEK are experiență în acoperirea cu carbură de siliciu CVD a structurilor goale și pune un accent deosebit pe suprafața interioară. O acoperire bine controlată a peretelui interior ajută la menținerea unui strat protector de carbură de siliciu în întreaga structură goală, mai degrabă decât să lase grafitul intern expus mediului de proces. Acest lucru este deosebit de important atunci când știftul de ridicare funcționează în camere de proces cu semiconductori la temperatură ridicată și agresive din punct de vedere chimic.

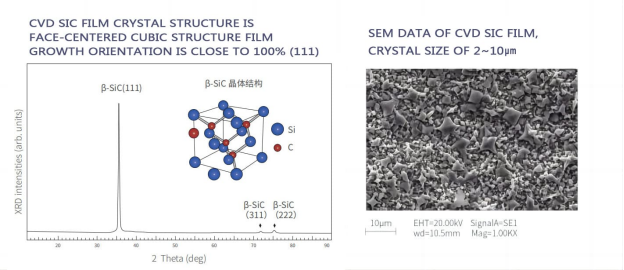

Figura 3: Structura cristalină microscopică a acoperirii cu carbură de siliciu CVD

V. Avantajele cheie ale bolțurilor de ridicare VETEK AMAT

Sistem de materiale de înaltă puritate:Combinația de grafit de înaltă puritate și carbură de siliciu CVD de înaltă puritate este proiectată pentru medii cu semiconductori în care controlul contaminării este critic. În funcție de specificația selectată, puritatea acoperirii cu carbură de siliciu CVD este de 6N.

Acoperire standard de carbură de siliciu de 100±20 μm:Grosimea standard de acoperire a VETEK este de aproximativ 100±20 μm, oferind o grosime practică de acoperire pentru componentele procesului semiconductor, în timp ce personalizarea este disponibilă în funcție de cerințele clientului.

Capacitate excelentă de acoperire a peretelui interior:Pentru componentele goale, acoperirea peretelui interior este una dintre părțile cele mai dificile ale procesului de fabricație. VETEK a dezvoltat procese de acoperire capabile să obțină o acoperire de înaltă calitate pe peretele interior al știfturilor goale de ridicare, de la simularea câmpului de curgere a gazului până la controlul câmpului de temperatură, asigurând o grosime consistentă a stratului, o lipire fermă.

Stabilitate la temperaturi ridicate:Atât substratul de grafit, cât și stratul de carbură de siliciu CVD sunt potrivite pentru medii de proces cu semiconductori la temperatură înaltă. Stratul de carbură de siliciu CVD oferă protecție suplimentară împotriva atacurilor chimice și a degradării suprafeței. Datele despre filmul de carbură de siliciu CVD de la VETEK indică o conductivitate termică ridicată, o dilatare termică scăzută și o temperatură de sublimare de aproximativ 2700 °C, ceea ce indică faptul că materialul este potrivit pentru aplicații solicitante la temperatură înaltă.

Rezistenta chimica si la coroziune:Suprafața densă din carbură de siliciu CVD oferă o rezistență mai bună la coroziune decât grafitul nu și poate rezista la gazele de proces agresive și mediile de curățare chimică. Acest lucru ajută la reducerea degradării substratului și menține o suprafață mai stabilă a componentelor pe parcursul ciclurilor repetate de proces.

Prelucrare de precizie și personalizare:Știfturile de ridicare goale necesită un control precis al diametrului exterior, diametrului interior, grosimii peretelui, lungimii și concentricității. VETEK combină prelucrarea de precizie CNC cu procesele de acoperire CVD pentru a produce componente complexe de semiconductoare conform desenelor clientului. Știfturile de ridicare pot fi fabricate conform:

• Desenele clientului

• Componente de probă

• Specificații dimensionale

• Grosimea de acoperire necesară

• Calitatea de grafit necesară

• Cerințe specifice procesului

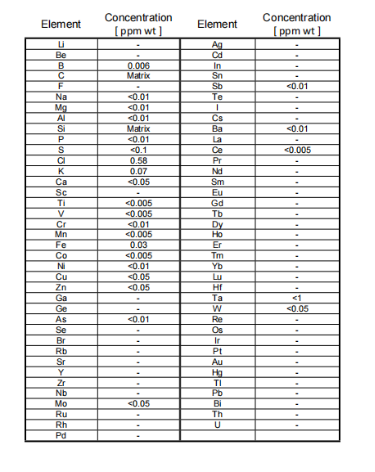

Figura 4: Raportul testului de puritate GDMS de acoperire cu carbură de siliciu CVD

VI. Aplicații tipice

Epitaxie de siliciu:Știfturile de ridicare sunt utilizate pentru ridicarea, poziționarea și transferul plachetelor în echipamentele de epitaxie. Produsul existent VETEK AMAT 0200-03201 este poziționat special pentru aplicații de epitaxie cu siliciu de 300 mm.

Sisteme de manipulare a napolitanelor:Știfturile de ridicare pot servi ca componente de manipulare de precizie a plachetelor pentru aplicații care necesită stabilitate la temperaturi ridicate, precizie dimensională și control al contaminării. Știfturile de ridicare a plachetelor cu un corp tubular gol pot minimiza în mod eficient pierderile locale de căldură, reducând astfel semnele de știfturi observate în mod obișnuit pe partea din spate a plachetei în procesele la temperatură înaltă (cum ar fi creșterea epitaxială sau recoacere). Formarea unei cavități goale în interiorul corpului știftului de ridicare reduce masa termică și îmbunătățește uniformitatea temperaturii plachetei.

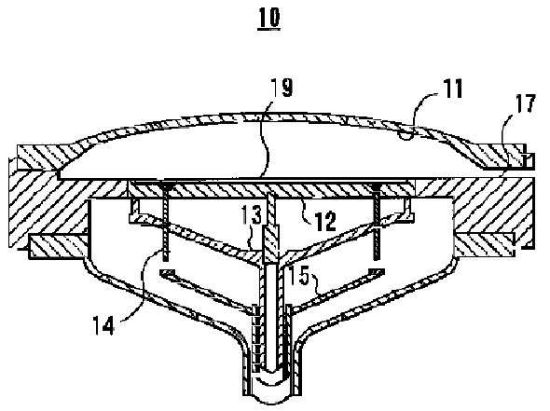

Figura 5: Schema principiului prin care știfturile goale de ridicare reduc masa termică și îmbunătățesc uniformitatea temperaturii plachetei

Echipament de proces cu semiconductor:Pe baza desenelor și mostrelor clienților, componente similare din grafit + carbură de siliciu CVD pot fi dezvoltate pentru alte platforme de echipamente semiconductoare. Portofoliul de produse semiconductoare VETEK acoperă epitaxie de siliciu, epitaxie de carbură de siliciu, MOCVD, RTP/RTA, gravare și alte procese semiconductoare.



VII. Procesul de fabricație: noduri cheie de control de la proiectarea procesului la controlul calității și livrarea

Producția de știfturi tubulare de ridicare AMAT implică mai mulți pași critici, fiecare dintre acestea afectând direct fiabilitatea produsului final și randamentul plachetei:

1. Selectarea materialului de grafit— Selectați gradul adecvat de grafit de înaltă puritate (SGL Carbon sau Toyo Tanso etc.) în funcție de cerințele dimensionale, de performanță termică și de puritate ale clientului.

2. Prelucrare CNC de precizie— Prelucrați semifabricatul de grafit în geometria goală necesară. O atenție deosebită este acordată diametrului interior, diametrului exterior, grosimii peretelui, lungimii și concentricității.

3. Pregătirea suprafeței— Componenta de grafit prelucrată este supusă curățării și pregătirii suprafeței înainte de acoperirea CVD.

4. Acoperire cu carbură de siliciu CVD— Depuneți un strat dens de carbură de siliciu CVD pe substratul de grafit. Grosimea standard de acoperire este de aproximativ 100±20 μm, cu puritatea acoperirii de 6N conform specificației selectate.

5. Acoperirea suprafeței interioare (etapa tehnică critică)— Pentru știfturile de ridicare goale, peretele interior este prelucrat cu atenție pentru a obține o acoperire stabilă cu carbură de siliciu. Prin optimizarea simulării câmpului de curgere a gazului și controlul precis al câmpului de temperatură de depunere, se asigură grosimea consistentă a stratului de la portul până la interiorul adânc al gaurii, lipirea fermă și curățenia interiorului alezajului care respectă standardele.

6. Inspecţie — Componentele finite sunt supuse unei inspecții pentru precizia dimensională, starea acoperirii și alte cerințe specificate de client înainte de expediere.

Capacitățile de producție ale VETEK acoperă purificarea, prelucrarea CNC, acoperirea CVD și inspecția, oferind un lanț de producție integrat pentru componente pe bază de carbon semiconductoare.

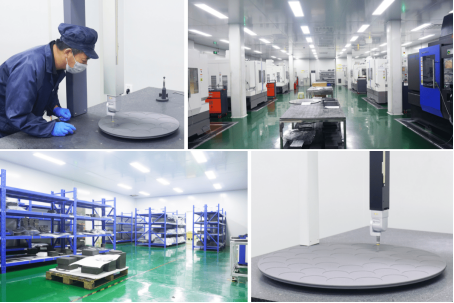

Figura 6: Producția de materiale semiconductoare VETEK și baza de prelucrare de precizie

VIII. Exemplu de timp de livrare

Termenul tipic de livrare pentru mostrele personalizate de știfturi tubulare AMAT este de aproximativ 20 de zile. Timpul real de livrare poate varia în funcție de complexitatea desenului, selecția materialului, cerințele de acoperire, cantitatea și cerințele de inspecție. Pentru comenzi repetate sau produse deja calificate, programele de producție pot fi negociate separat în funcție de previziunile clienților și de datele de livrare necesare.

Figura 7: Ambalajul produsului VETEK AMAT cu știfturi tubulare de ridicare



IX. De ce să alegeți știfturile de ridicare AMAT de la VETEK?

VETEK integrează achiziția de material grafit, prelucrarea de precizie, acoperirea cu carbură de siliciu CVD și fabricarea componentelor semiconductoare într-un proces de producție integrat. Capacitățile cheie includ:

• Substrat de grafit de înaltă puritate (SGL Carbon / Toyo Tanso etc.)

• Acoperire cu carbură de siliciu CVD puritate 6N

• Grosimea stratului standard 100±20 μm

• Prelucrare cu structuri goale

• Acoperire cu carbură de siliciu CVD pe peretele interior (capacitate de diferențiere a miezului)

• Prelucrare CNC de precizie

• Soluții de știfturi de ridicare a plachetelor compatibile cu AMAT

• Timpul de livrare a probei este de aproximativ 20 de zile

VETEK acoperă întregul lanț tehnic de dezvoltare a echipamentelor CVD, dezvoltare a proceselor CVD, prelucrare CNC de precizie și purificare, sprijinit de centre de cercetare și dezvoltare dedicate și de unități de producție de materiale semiconductoare.

X. Întrebări frecvente (FAQ)

Î1: Care este grosimea standard de acoperire cu carbură de siliciu CVD a știfturilor de ridicare goale VETEK AMAT?

Grosimea standard de acoperire este de aproximativ 100±20 μm. Grosimea specifică poate fi ajustată în funcție de desenele clientului și cerințele procesului.

Î2: Ce nivel de puritate poate atinge acoperirea cu carbură de siliciu CVD?

În funcție de specificația selectată, puritatea acoperirii este de aproximativ 6N (99,99995%). Platforma de carbură de siliciu CVD a VETEK operează în mod obișnuit la nivelul 6N-7N.

Î3: De ce este esențială acoperirea peretelui interior pentru știfturile de ridicare goale?

Geometria internă este dificil de acoperit uniform. Acoperirea de înaltă calitate a pereților interiori cu carbură de siliciu previne expunerea substratului de grafit la medii de proces active la temperatură înaltă și este un factor de diferențiere cheie pentru fiabilitatea pe termen lung. Uniformitatea acoperirii peretelui interior este direct legată de curățarea găurii interne și de randamentul plachetei.

Î4: Poate VETEK să producă conform desenelor sau mostrelor mele OEM?

Da. VETEK poate produce în funcție de desenele clienților, numerele de piese OEM (cum ar fi AMAT 0200-03201), componente de probă, specificații dimensionale, gradul de grafit necesar și cerințele de acoperire.

Î5: Care este timpul obișnuit de livrare a probei?

Timpul tipic de livrare a probei este de aproximativ 20 de zile. Livrarea reală depinde de complexitatea desenului, selecția materialului, cerințele de acoperire, cantitatea și nevoile de inspecție.

XI. Rezumat

Deși știftul de ridicare tubular AMAT este o componentă semiconductoare relativ mică, cerințele sale de fabricație sunt departe de a fi simple. Geometria peretelui subțire, cerințele stricte de concentricitate, funcționarea la temperatură ridicată, controlul contaminării și combinația de acoperire a suprafeței interioare îl fac o componentă specializată a procesului de semiconductor.

Soluția actuală VETEK adoptă grafit de înaltă puritate cu acoperire cu carbură de siliciu CVD, combinând prelucrabilitatea și caracteristicile termice ale grafitului cu puritatea ridicată, rezistența chimică și stabilitatea la temperatură ridicată a carburii de siliciu CVD. Cu o grosime standard de acoperire de 100 ± 20 μm, puritate de până la 6N, opțiuni de material grafit SGL și Toyo Tanso și capacitate de acoperire a peretelui interior, VETEK poate oferi soluții personalizate de știfturi de ridicare AMAT pentru manipularea plachetelor semiconductoare și aplicații de epitaxie cu siliciu.

Pentru clienții care caută furnizori alternativi deAMAT 0200-03201 știfturi de ridicare a napolitanelor goale,saualte componente semiconductoare din grafit acoperite cu carbură de siliciu,VETEK poate evalua desene sau mostre și poate oferi soluții de producție personalizate.
