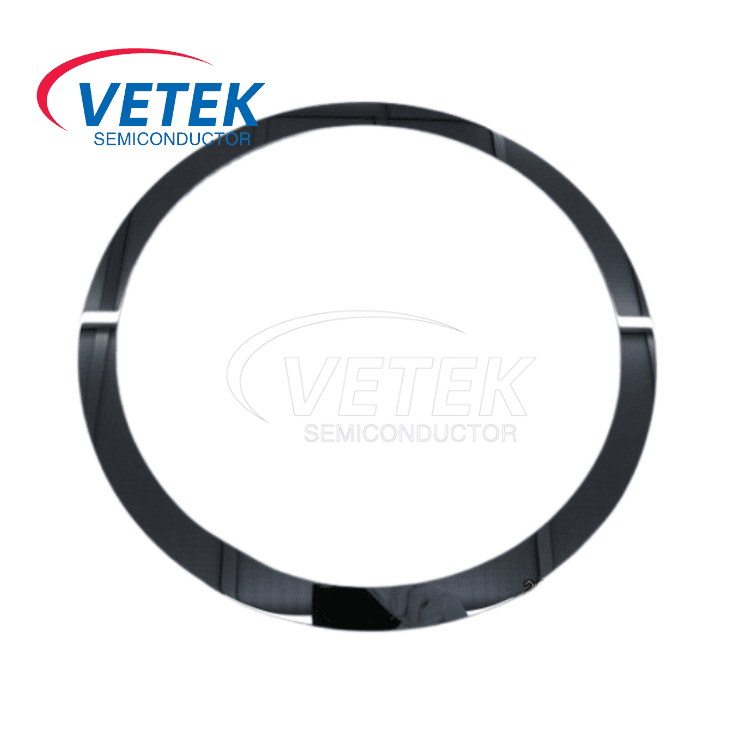

Inel de focalizare pentru gravură

Inelul de focalizare pentru gravură este componenta cheie pentru a asigura precizia și stabilitatea procesului. Aceste componente sunt asamblate cu precizie într -o cameră de vid pentru a obține prelucrarea uniformă a structurilor la nano -scală pe suprafața plafonului printr -un control precis al distribuției plasmatice, al temperaturii marginilor și al uniformității câmpului electric.

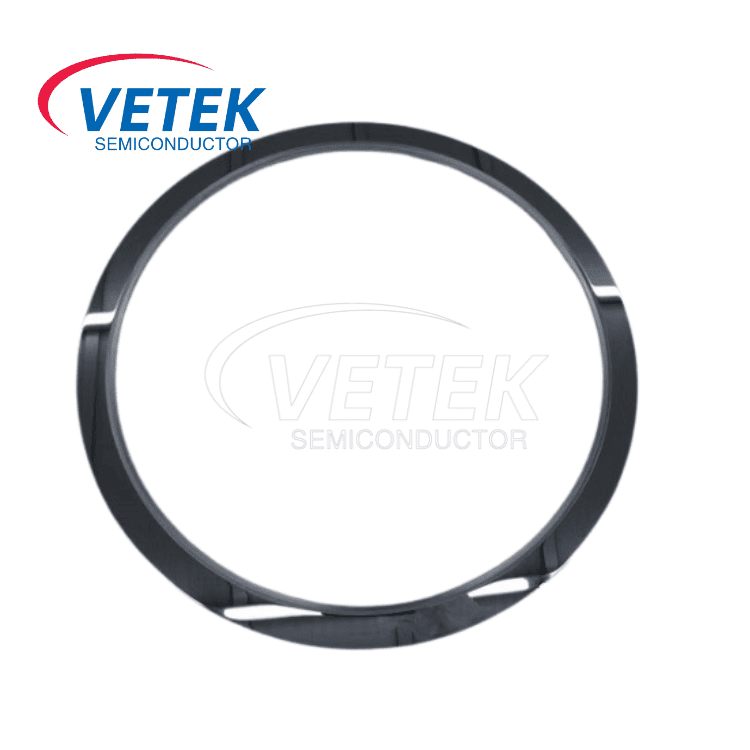

Inelele de gravură de siliciu monocristalin sunt componente esențiale în procesele de gravură cu semiconductor prin menținerea stabilității mediului plasmatic, protejarea echipamentelor și napolitane, optimizarea utilizării resurselor și adaptarea la cerințele avansate ale procesului. Performanța sa afectează în mod direct randamentul și costul fabricației de cipuri.


Inelul de focalizare gravat, electrodul și etc (regulatorul de temperatură a marginilor) sunt consumabilele de bază pentru a asigura uniformitatea plasmatică, controlul temperaturii și repetabilitatea procesului. Aceste componente sunt asamblate cu precizie în camera de vid a CVD, gravură și echipamente de film și determină direct precizia și randamentul gravurii de la margine la centrul plafonului.


Ca răspuns la cererea strictă de proprietăți materiale în procesele de fabricație de înaltă calitate, Veteksemi inovează prin utilizarea siliciului monocristalin de înaltă puritate, cu o rezistivitate de 10-20Ω · cm pentru fabricarea inelelor de focalizare și susținerea consumabilelor. Prin optimizarea colaborativă a științei materialelor, a proiectării electrice și a termodinamicii, Veteksemi este capabil să producă inele de focalizare și să susțină consumabilele. Deplasați în mod cuprinzător soluțiile tradiționale de cuarț pentru a obține îmbunătățiri avansate ale longevității, preciziei și eficienței costurilor.

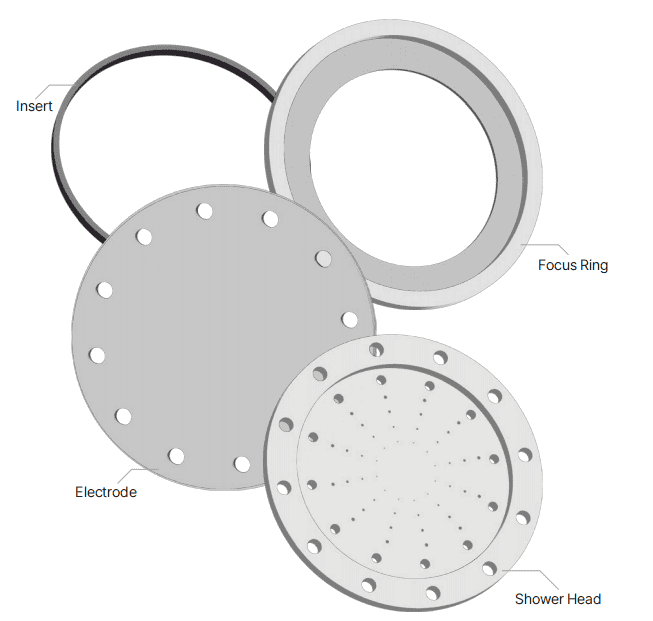

Focus ring for etching diagram


Compararea materialelor de bază și optimizarea rezistivității

Silicon monocristalin vs. Cuarţ


Proiect
Inel de focalizare a siliconului monocristalin (10-20 Ω · cm)
Inel de focalizare a cuarțului
Rezistența la coroziunea plasmatică
Viață 5000-8000 wafers (proces bazat pe fluor/clor)
Viață 1500-2000 Wafers
Conductivitate termică
149 W/M · K (disiparea rapidă a căldurii, ΔT fluctuație ± 2 ℃)
1,4W /M · K (ΔT Fluctuație ± 10 ℃)
Coeficient de expansiune termică
2,6 × 10⁻⁶/K (placa de placă, deformare zero)
0,55 × 10⁻⁶/k (deplasare ușoară)
Pierdere dielectrică
tanδ <0,001 (control exact al câmpului electric)
tanδ ~ 0,0001 (distorsiunea câmpului electric)
Rugozitate de suprafață
RA <0,1μm (Standardul de curățenie din clasa 10)
RA <0,5μm (risc ridicat de particule)


Avantag de bază al produsuluie


1.. Precizia procesului la nivel atomic

Optimizarea rezistivității + lustruirea ultra-precizie (RA <0,1μM) elimină contaminarea micro-externării și a particulelor pentru a îndeplini standardele Semi F47.

Pierderea dielectrică (tanδ <0,001) este foarte potrivită cu mediul dielectric al plafonului, evitând distorsiunea câmpului electric de margine și susținând gravarea 3D NAND 89,5 ° ± 0,3 °.


2. Compatibilitatea inteligentă a sistemului

Integrat cu modulul de control al temperaturii marginilor ETC, fluxul de aer de răcire este reglat dinamic de termocuple și algoritm AI pentru a compensa deriva termică a camerei.

Suportați rețeaua de potrivire RF personalizată, potrivită pentru mașini mainstream, cum ar fi Surse plasmatice AMAT Centura, Lam Research Kiyo și ICP/CCP.


3.. Eficiența costurilor complete

Durata de viață a siliconului monocristalin este de 275% mai lungă decât cea a cuarțului, ciclul de întreținere este mai mare de 3.000 de ore, iar costul complet al proprietății (TCO) este redus cu 30%.

Serviciul de personalizare a gradientului de rezistivitate (5-100Ω · cm), care se potrivește cu precizie cu fereastra procesului clientului (cum ar fi gravarea materialelor de bandă largă GAN/SIC).


Efectul rezistivității


Proiect
Inel de focalizare a siliconului monocristalin (10-20 Ω · cm)
Silicon monocristalin cu rezistență ridicată (> 50 Ω · cm)
Inel de focalizare a cuarțului
Puritate
> 99.9999%
> 99.9999%
> 99,99%
Corroziune Viața (numărul de wafer)
5000-8000
3000-5000
1500-2000
Stabilitatea șocului termic
ΔT> 500 ℃/s
ΔT> 300 ℃/s
ΔT <200 ℃/s
Densitatea curentului de scurgere
<1 μA/cm²
/ /
Randamentul de placă este crescut până la
+1,2%~ 1,8%
+0,3%~ 0,7%
Valoarea de bază

Termeni comerciale de produs


Cantitatea minimă a comenzii
1 set
Preţ
Contact pentru cotația personalizată
Detalii despre ambalaje
Pachet de export standard
Timpul de livrare
Timp de livrare: 30-35 de zile după confirmarea comenzii
Condiții de plată
T/T.
Abilitatea de aprovizionare
600 seturi/lună

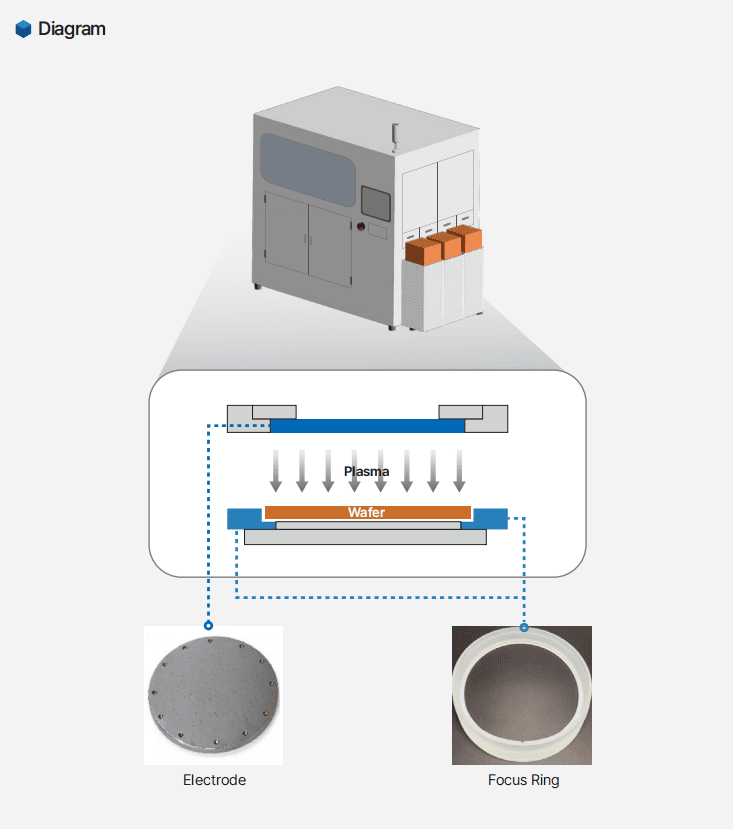

Focus ring for etching working diagram
