Cum acoperirea TaC îmbunătățește creșterea cristalelor de SiC în aplicațiile PVT

Cum acoperirea TaC îmbunătățește creșterea cristalelor de SiC în aplicațiile PVT

Carbura de siliciu (SiC) susține acum o mare parte din progresele observate în sistemele de propulsie ale vehiculelor electrice, convertoarele de energie regenerabilă și modulele de putere de înaltă frecvență. Economia de producție și performanța dispozitivului depind de mărirea dimensiunilor cristalului de SiC, de creșterea randamentelor loturilor și de suprimarea populațiilor de defecte. Atingerea acestor obiective necesită mai mult decât rețete de proces ajustate. Integritatea și longevitatea materialelor din câmpul termic devin la fel de decisive, mai ales având în vedere condițiile agresive din interiorul cuptoarelor de transport fizic al vaporilor (PVT).

Printre opțiunile de inginerie de suprafață pentru piesele din grafit, depunerea chimică în vapori (CVD) a carburei de tantal (TaC) a câștigat o tracțiune măsurabilă. Această acoperire nu protejează pur și simplu substratul; modifică în mod activ chimia suprafeței și răspunsul termic al componentelor care văd cel mai dur serviciu.

Ce face acoperirea TaC în interiorul unui cuptor PVT?

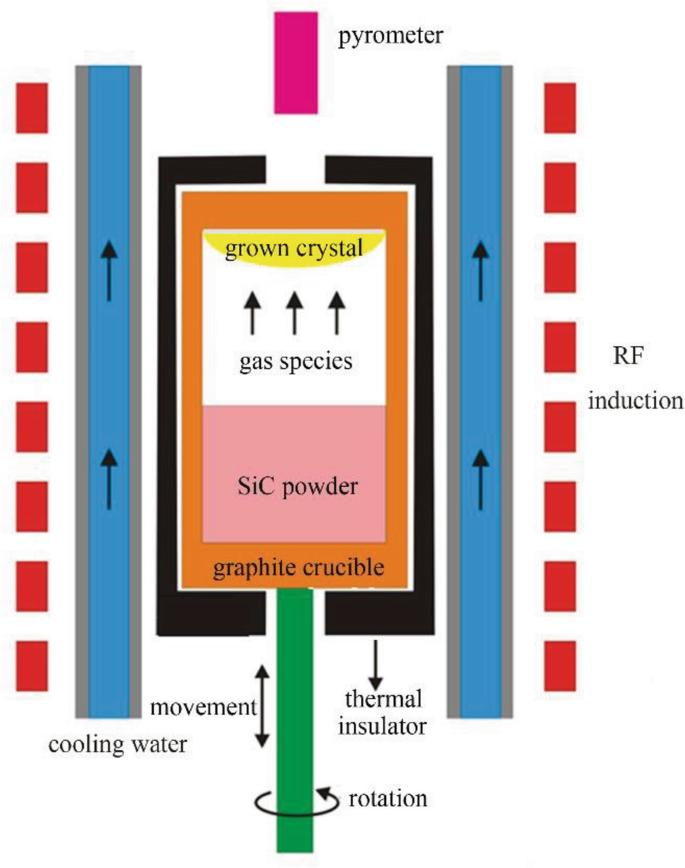

Creșterea PVT are loc prin sublimarea materiei prime SiC peste 2.000°C. Speciile de vapori rezultate se deplasează către un cristal de semințe mai rece, unde condensarea și recristalizarea formează treptat bucheta. O singură alergare poate dura sute de ore. În acest interval, fiecare suprafață de grafit - pereți creuzet, suport de semințe, inele de ghidare - se confruntă cu vapori constanti bogati în siliciu, gradienți termici extremi și solicitări mecanice cauzate de nepotrivirile de dilatare termică.

Fără straturi de protecție, grafitul suferă două căi paralele de degradare. Una este fizică: eroziunea suprafeței eliberează particule fine de carbon în fluxul de vapori. Celălalt este chimic: vaporii de siliciu reacţionează cu grafitul formând SiC volatil sau alte specii intermediare, subţiend progresiv peretele componentului. Ambele căi introduc grupuri de carbon sau urme de impurități metalice în cristalul în creștere și ambele scurtează durata de viață a mobilierului scump pentru cuptor.

Acoperirea CVD TaC întrerupe aceste mecanisme. Stratul de acoperire este controlat stoechiometric, fără găuri și aderent la substratul de grafit. Prezintă o față inertă din punct de vedere chimic față de vaporii la temperatură înaltă, astfel încât grafitul de la bază nu intră niciodată în contact direct cu mediul reactiv. Această separare modifică fundamental traiectoria de contaminare.

Îmbunătățiri observate în calitatea cristalului

Producătorii de cristale raportează adesea că componentele acoperite cu TaC se corelează cu un număr mai mic de incluziuni de carbon și terminații de microțevi. Explicația constă în capacitatea stratului de acoperire de a menține o stare constantă a suprafeței pe mai multe execuții. Grafitul neacoperit se modifică în timp – porozitatea acestuia crește, emisivitatea se schimbă și distribuția sa locală a temperaturii variază. Aceste modificări treptate perturbă simetria câmpului termic, esențială pentru creșterea radială uniformă.

Un câmp termic stabil, prin contrast, păstrează gradienții de temperatură axial și radial necesari pentru creșterea controlată în trepte pe suprafața semințelor. Cu acoperire TaC, interiorul creuzetului își păstrează geometria originală și emisivitatea termică pe mai multe cicluri de creștere. Rezultatul este o distribuție mai strânsă a calității cristalului de la o rulare la alta, ceea ce crește direct fracția de napolitane utilizabile pe boule.

Durată de viață extinsă a componentelor și cost operațional

Cazul economic pentru acoperirea TaC se bazează adesea pe prelungirea duratei de viață. Componentele din grafit sub formă neacoperită pot necesita înlocuire după 10-20 de cicluri de creștere, în funcție de profilul specific de temperatură și durata de rulare. Echivalentele acoperite cu TaC, în operațiunile documentate ale cuptorului, obțin în mod obișnuit o durată de viață de 2-3 ori mai mare înainte de a arăta o pierdere măsurabilă în greutate sau o asperare a suprafeței.

Această durabilitate provine din punctul de topire ridicat al acoperirii (depășind 3.800°C) și din coeficientul său scăzut de difuzie atât pentru carbon, cât și pentru siliciu. Chiar și la 2.200 ° C, interdifuzia pe interfața acoperire-substrat rămâne neglijabilă. Acoperirea nu se varsă, nu se fulgeră sau se delaminează sub ciclul termic, cu condiția ca parametrii de depunere CVD să fie optimizați corespunzător. Intervalele mai lungi dintre înlocuirea componentelor se traduc prin mai puține cicluri de răcire-încălzire a cuptorului, mai puțină muncă pentru demontare și reasamblare și un consum mai mic de stoc de grafit de înaltă puritate.

Specificații de puritate care contează pentru semiconductori

Pentru SiC de calitate dispozitiv, impuritățile metalice la niveluri de părți pe milion pot degrada durata de viață a purtătorului și tensiunea de defectare. Prin urmare, acoperirea în sine trebuie să fie compatibilă cu semiconductori. CVD TaC procesat din precursori de înaltă puritate atinge o puritate documentată de 99,999841%. Această cifră nu este întâmplătoare: reflectă controlul intenționat asupra epurării gazului precursor, curățenia reactorului și manipularea post-depunere. La acest nivel de puritate, orice specie metalică care ar putea difuza din acoperire în faza de vapori rămâne sub limitele de detecție analitică pentru duratele tipice de creștere.

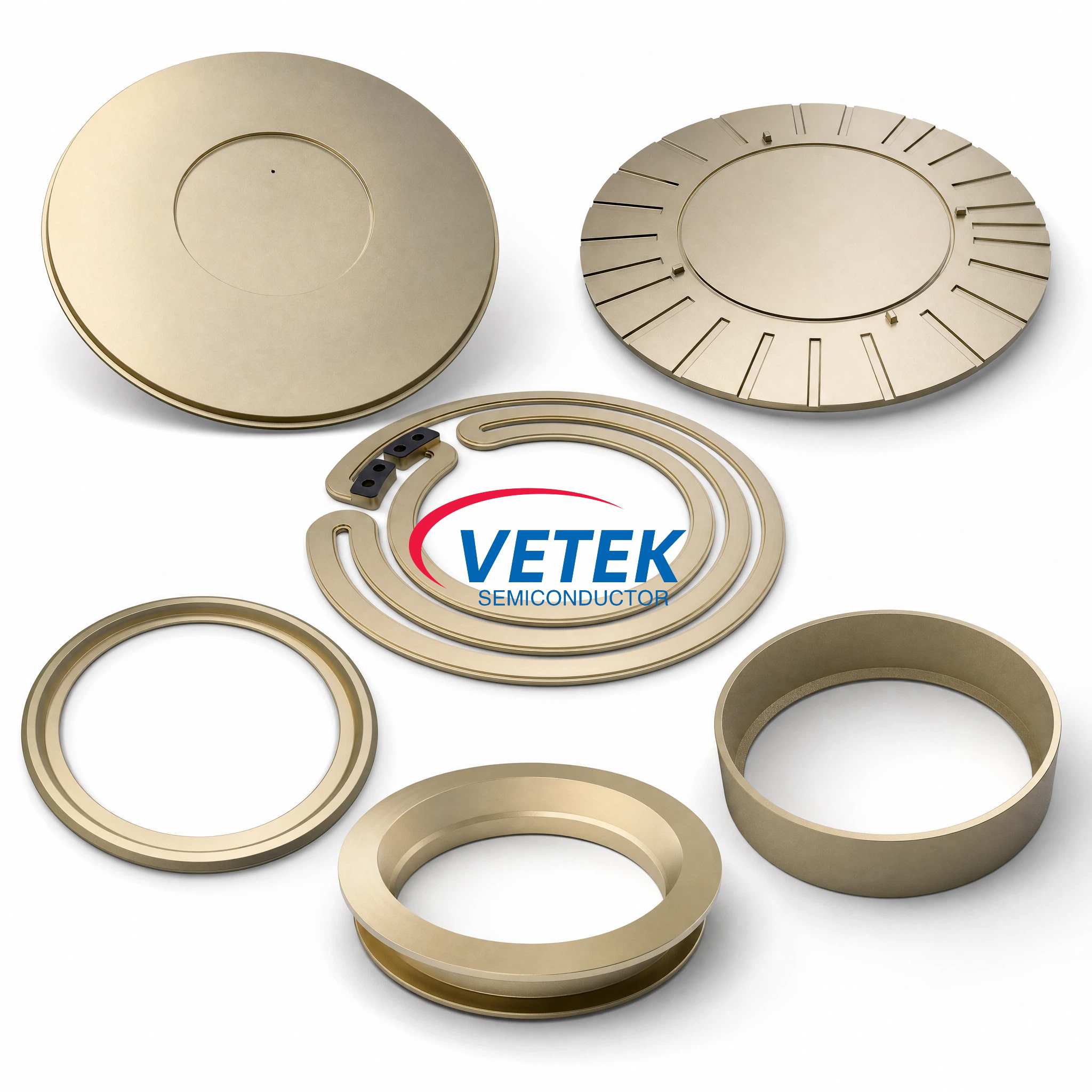

Piese de grafit acoperite în mod obișnuit

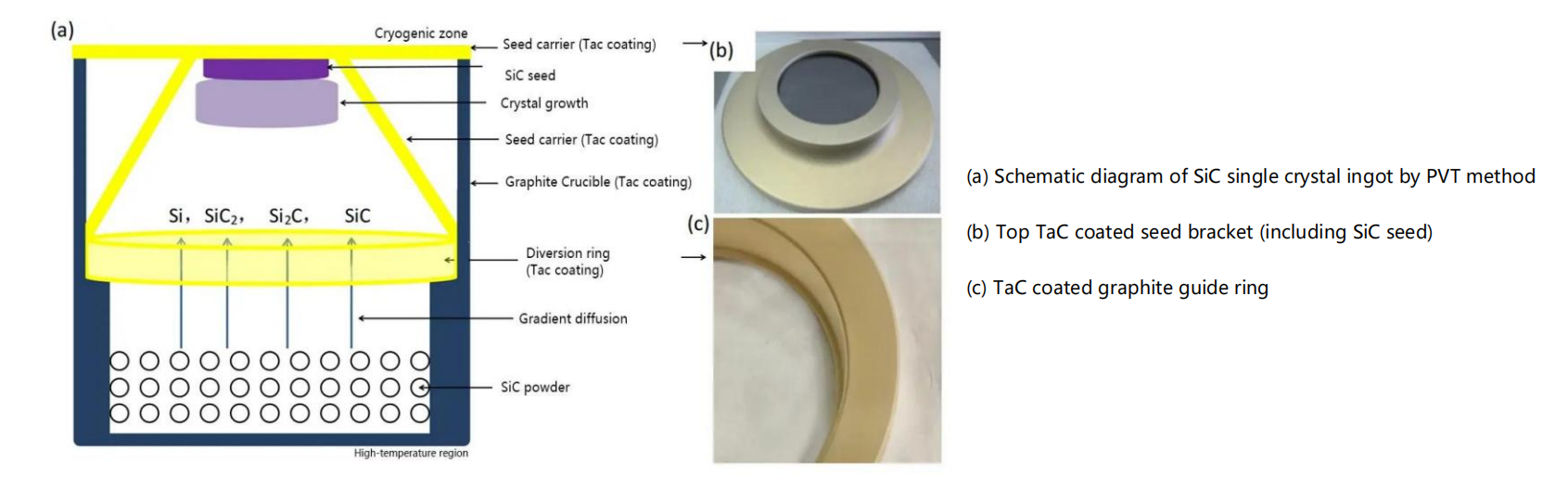

Câmpurile termice PVT includ de obicei cinci până la opt componente distincte de grafit care pot beneficia de aplicarea TaC:

Creuzetele, care conțin pulberea sursă de SiC și susțin cele mai ridicate temperaturi.

Suporturi de semințe, care montează cristalul de semințe și necesită un contact termic precis.

Inele de ghidare, care modelează calea fluxului de vapori către sămânță.

Inele de creuzet și distanțiere, care definesc decalajul dintre sursă și sămânță.

Scuturi izolatoare suplimentare sau stâlpi de sprijin în anumite modele de cuptor.

Acoperirea tuturor sau a majorității acestor părți creează o stare de suprafață consistentă în întreaga zonă fierbinte, mai degrabă decât să aibă suprafețe amestecate acoperite și neacoperite care ar putea introduce asimetrii termice sau chimice localizate.

De ce CVD mai degrabă decât alte metode de depunere?

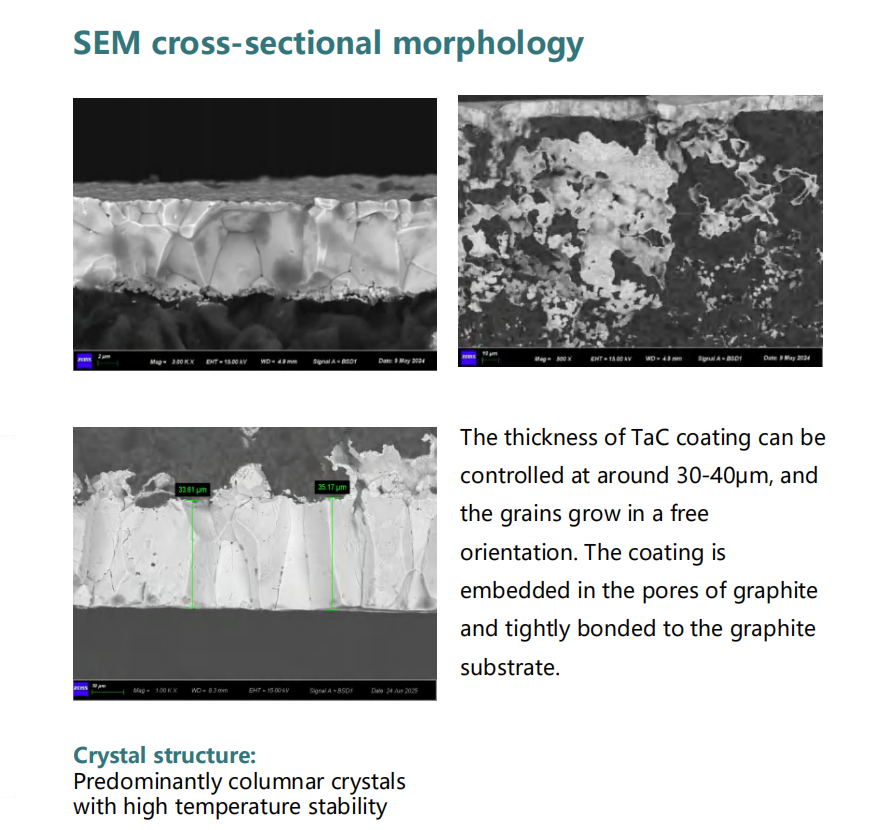

Nu toate acoperirile TaC funcționează identic. Pulverizarea cu plasmă sau traseele de cimentare în pachete produc straturi mai groase, dar cu porozitate mai mare, aderență mai slabă și risc mai mare de spalare sub șoc termic. CVD se distinge prin creșterea stratului de acoperire atom cu atom față de precursorii în fază de vapori. Acest lucru produce microstructuri complet dense, cu dimensiuni ale granulelor de ordinul a câțiva micrometri și uniformitate a grosimii în ± 5 μm pe componente cu suprafață mare.

Grosimea standard CVD TaC este specificată la 30 ± 5 μm pentru majoritatea creuzetelor și suporturilor PVT. Pentru cuptoarele care rulează cicluri prelungite sau temperaturi de vârf mai mari, pot fi aplicate grosimi personalizate de până la 40 μm. Acoperirile mai groase măresc lungimea barierei de difuzie, dar necesită o potrivire atentă cu coeficientul de dilatare termică al substratului de grafit pentru a evita stresul interfacial - un factor bine caracterizat în proiectarea procesului CVD.

Considerații practice pentru adopție

Instalațiile care trec de la componente neacoperite la cele acoperite cu TaC ar trebui să anticipeze ajustările în controlul temperaturii. Acoperirea modifică emisivitatea suprafeței, ceea ce poate modifica citirile pirometrului sau calibrarea putere-temperatură cu 20-50°C. Această schimbare este previzibilă și repetabilă, astfel încât o scurtă perioadă de calibrare este suficientă pentru a restabili valorile de referință termice corecte. După acea compensare inițială, sistemul acoperit se comportă mai consistent pe parcursul execuțiilor decât omologul său neacoperit, reducând nevoia de reglare per-execuție.

Concluzie

Producția de SiC pe bază de PVT impune cerințe extraordinare asupra componentelor câmpului termic din grafit. Acoperirea CVD TaC răspunde acestor cerințe prin patru efecte interconectate: suprimă eliberarea particulelor de carbon, blochează atacul de siliciu asupra substratului, păstrează simetria câmpului termic pe secvențe extinse de rulare și prelungește intervalele de înlocuire a componentelor. Aceste rezultate îmbunătățesc colectiv puritatea cristalului, măresc randamentul utilizabil pe boule și reduc contribuția la costul per-plachetă din piesele consumabile. Pe măsură ce dimensiunile plachetelor de SiC se îndreaptă spre 200 mm și cerințele privind densitatea defectelor se înăspri și mai mult, adoptarea acoperirilor proiectate precum TaC se va extinde probabil de la o opțiune la o specificație de bază în liniile de producție avansate.
