De ce este acoperirea CVD TaC „armatura de înaltă temperatură” în semiconductorul de a treia generație

Mediul din interiorul unui cuptor de creștere a cristalelor de SiC este printre cele mai puțin îngăduitoare în fabricarea semiconductoarelor: temperaturile depășesc 2400°C, concentrațiile de hidrogen și amoniac sunt mari, iar componentele de grafit sunt în mod constant expuse riscului de a pierde particule și de a elibera impurități. Inginerii de proces au căutat de multă vreme o soluție de material care poate rezista simultan la căldură extremă, chimie agresivă și contaminare.

Acoperirea cu carbură de tantal (TaC) CVD a devenit în liniște răspunsul - cu un punct de topire de 3880 ° C, viteze de gravare de doar 0,2 μm/h în NH₃ și 0,1 μm/h în H₂ și niveluri critice de impurități măsurate în ppb. Cu toate acestea, ceea ce îl face cu adevărat convingător este ceea ce se întâmplă la nivelul producției: densitatea defectelor micro-țevilor scade cu peste 90%, conținutul total de impurități de cristal scade cu mai mult de 70% și rezistivitatea crește cu un factor de 2 până la 3.
Deci, cum realizează acoperirea TaC exact acest lucru? De unde vin avantajele sale de performanță? În ce aplicații din lumea reală oferă cea mai mare valoare? Și în ce direcție se îndreaptă piața? Acest articol explorează în mod sistematic principiile tehnice, proprietățile de bază, scenariile cheie de aplicare și tendințele din industrie ale acoperirii CVD TaC.

1. Ce este acoperirea CVD TaC?

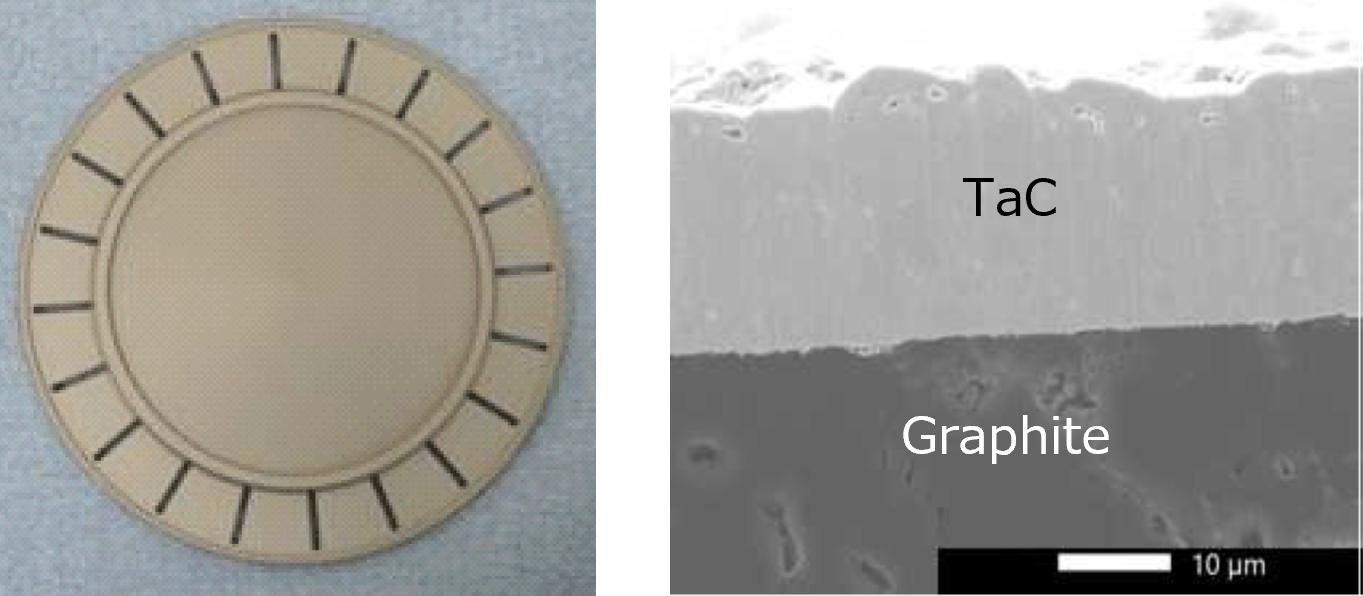

În esență, acoperirea CVD TaC este un strat protector de carbură de tantal (TaC) - un compus ceramic cu un aspect distinctiv de culoare galben-aurie - depus pe substraturi de grafit de înaltă puritate prin depunere chimică în vapori. Materialul în sine aduce o combinație de proprietăți greu de găsit împreună: un punct de topire de 3880°C, duritate în intervalul 15-19 GPa, inerție chimică puternică și rezistență la coroziune care rezistă bine în mediile de proces agresive.

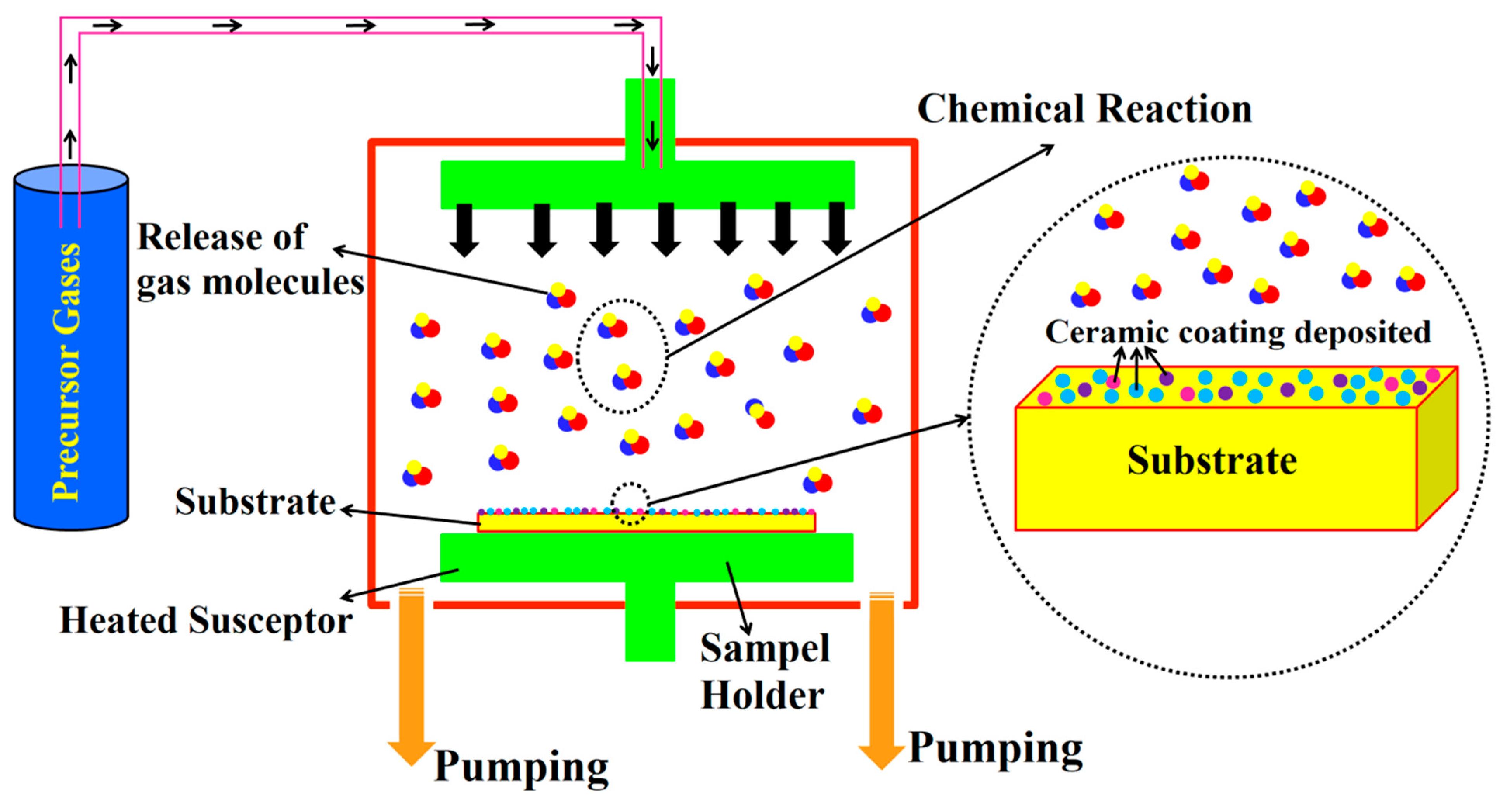

Dintre diferitele moduri de a produce acoperiri TaC, CVD rămâne calea cea mai matură. Rețeta tipică, așa cum este detaliat, începe cu pentaclorură de tantal (TaCl₅) și propilenă (C₃H₆) ca precursori de tantal și carbon, transportate de argon și hidrogen într-o cameră încălzită. Odată ce TaCl₅ vaporizat ajunge la suprafața grafitului, acesta se adsorbe și suferă o succesiune de reacții de descompunere și recombinare. Ceea ce se formează nu este doar un strat de suprafață, ci o acoperire densă, bine aderată, care este mult mai uniformă și mai controlabilă din punct de vedere al compoziției decât ceea ce se poate obține cu metode alternative, cum ar fi prelucrarea cu sare topită sau sol-gel.

2. Avantajele de performanță de bază ale acoperirii CVD TaC

2.1 Stabilitate termică extrem de ridicată
Acoperirea CVD TaC se topește la 3880°C, astfel încât rămâne solidă structural chiar și peste 2200°C. Acest lucru îl face potrivit pentru procesele semiconductoare solicitante, cum ar fi creșterea cristalelor de SiC și MOCVD - locuri în care acoperirile obișnuite de SiC tind să se degradeze atunci când lucrurile devin prea calde.

2.2 Rezistență remarcabilă la coroziune chimică
Această acoperire rezistă bine împotriva gazelor de proces corozive precum hidrogenul, amoniacul, clorurile și vaporii de siliciu. În comparație cu acoperirile SiC, reduce degradarea grafitului și contaminarea cu particule în medii cu semiconductori la temperatură înaltă. Rezultatul? Stabilitate mai bună a procesului și randament mai mare al plachetelor.

2.3 Duritate mecanică bună și rezistență la șocuri termice
Acoperirea CVD TaC este dură și se leagă puternic de substraturile de grafit, așa că se uzează lent și se descurcă bine la șocurile termice. Poate fi nevoie de cicluri repetate de încălzire și răcire rapidă, fără a se crăpa sau a se desprinde. Aceasta înseamnă o durată de viață mai lungă a componentelor și viteze mai rapide ale procesului.

2.4 Puritate ultra-înaltă și suprimare a impurităților
Acoperirea cu TaC are niveluri foarte scăzute de impurități și acționează ca o barieră solidă de difuzie – oprește migrarea contaminanților din substratul de grafit și în mediul de creștere. Acest lucru ajută la reducerea defectelor de cristal, ține impuritățile și îmbunătățește atât calitatea, cât și rezistivitatea cristalelor de SiC.

3. Scenarii tipice de aplicare a acoperirii CVD TaC

3.1 Creșterea unui singur cristal SiC (metoda PVT)
În procesul de creștere PVT al monocristalelor de SiC, acoperirea TaC este aplicată pe componentele cheie din grafit, cum ar fi creuzetele, inelele de ghidare și suporturile de cristale de semințe. Cercetarea lui Fan et al. indică faptul că acoperirea cu TaC nu oferă doar protecție fizică, ci și, prin caracteristicile sale de emisivitate scăzută, reglează gradientul de temperatură la interfața de creștere a cristalului, îmbunătățește uniformitatea radială a temperaturii, menține stoichiometria sublimării SiC, suprimă migrarea impurităților și reduce consumul de energie. Cercetarea lui Meng et al. în Journal of Crystal Growth confirmă în continuare că lingoul de cristal crescut folosind o structură de creuzet cu un inel releu de grafit acoperit cu TaC și hârtie de grafit prezintă caracteristici superioare în perfecțiunea cristalului și forma interfeței. Măsurătorile reale arată că abaterea diametrului lingourilor de cristal cultivate cu creuzete acoperite cu TaC este ≤2%, iar planeitatea suprafeței cristalului (RMS) este îmbunătățită cu 40%.

3.2 Creștere epitaxială GaN/SiC

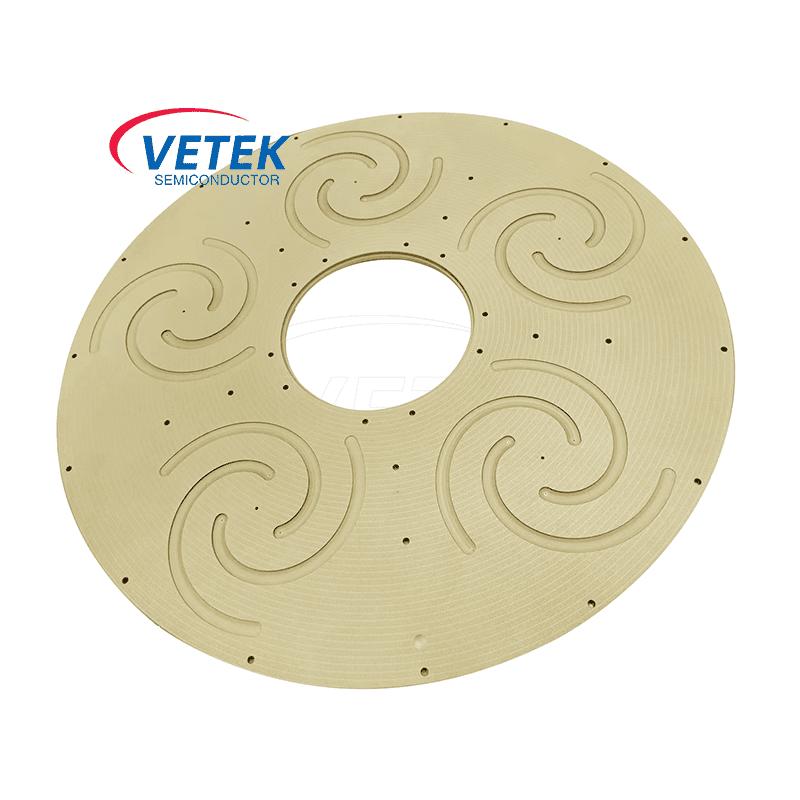

În camerele de reacție CVD pentru epitaxie GaN și SiC, acoperirea TaC este aplicată pe scară largă la componente precum suporturi de placă, discuri satelit, duze și senzori. Aceste componente trebuie să funcționeze pentru perioade lungi de timp în medii cu temperatură ridicată și corozive, iar acoperirea cu TaC le poate prelungi semnificativ durata de viață și poate îmbunătăți randamentul procesului. În echipamentele MOCVD, cum ar fi Aixtron G5, acoperirea TaC s-a dovedit a fi un material cheie pentru asigurarea stabilității procesului.

3.3 Sistemul de încălzire MOCVD

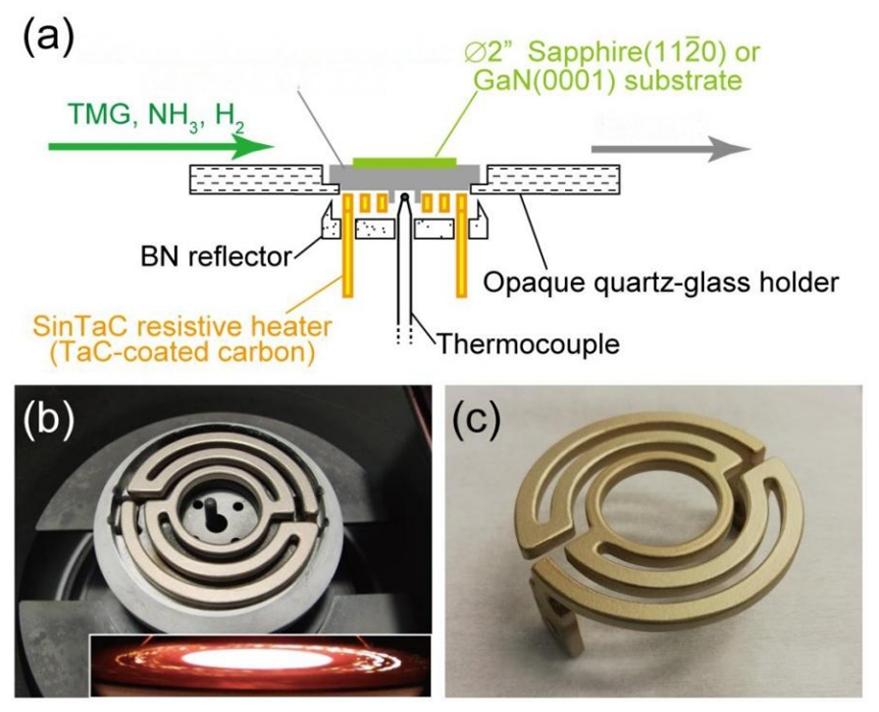

Încălzitoarele din grafit acoperite cu TaC au fost aplicate cu succes în sistemele MOCVD. În comparație cu încălzitoarele tradiționale acoperite cu pBN, încălzitoarele TaC oferă o eficiență și o uniformitate mai bună a încălzirii, reduc consumul de energie și, datorită emisivității lor mai mici de suprafață (0,3), ajută la îmbunătățirea integrității câmpului termic. Conform cercetărilor efectuate de Fan și colab., emisivitatea scăzută a acoperirii cu TaC nu numai că îmbunătățește uniformitatea temperaturii pentru creșterea cristalelor, dar îmbunătățește și calitatea depunerii epitaxiale de GaN.

3.4 Aplicații industriale de înaltă temperatură
Dincolo de câmpul semiconductorilor, acoperirea TaC poate fi utilizată și pentru componentele industriale la temperaturi înalte, cum ar fi elementele de încălzire cu rezistență, duzele de injecție, inelele de protecție și dispozitivele de lipire, valorificând pe deplin avantajele sale cuprinzătoare în ceea ce privește rezistența la căldură și rezistența la coroziune.

4. Acoperirea CVD TaC vs. SiC: Cum să alegi?

În industria semiconductoarelor, CVD SiC și CVD TaC sunt cele mai populare două acoperiri de protecție pentru componentele din grafit. Alegerea depinde de cerințele specifice de temperatură a procesului.

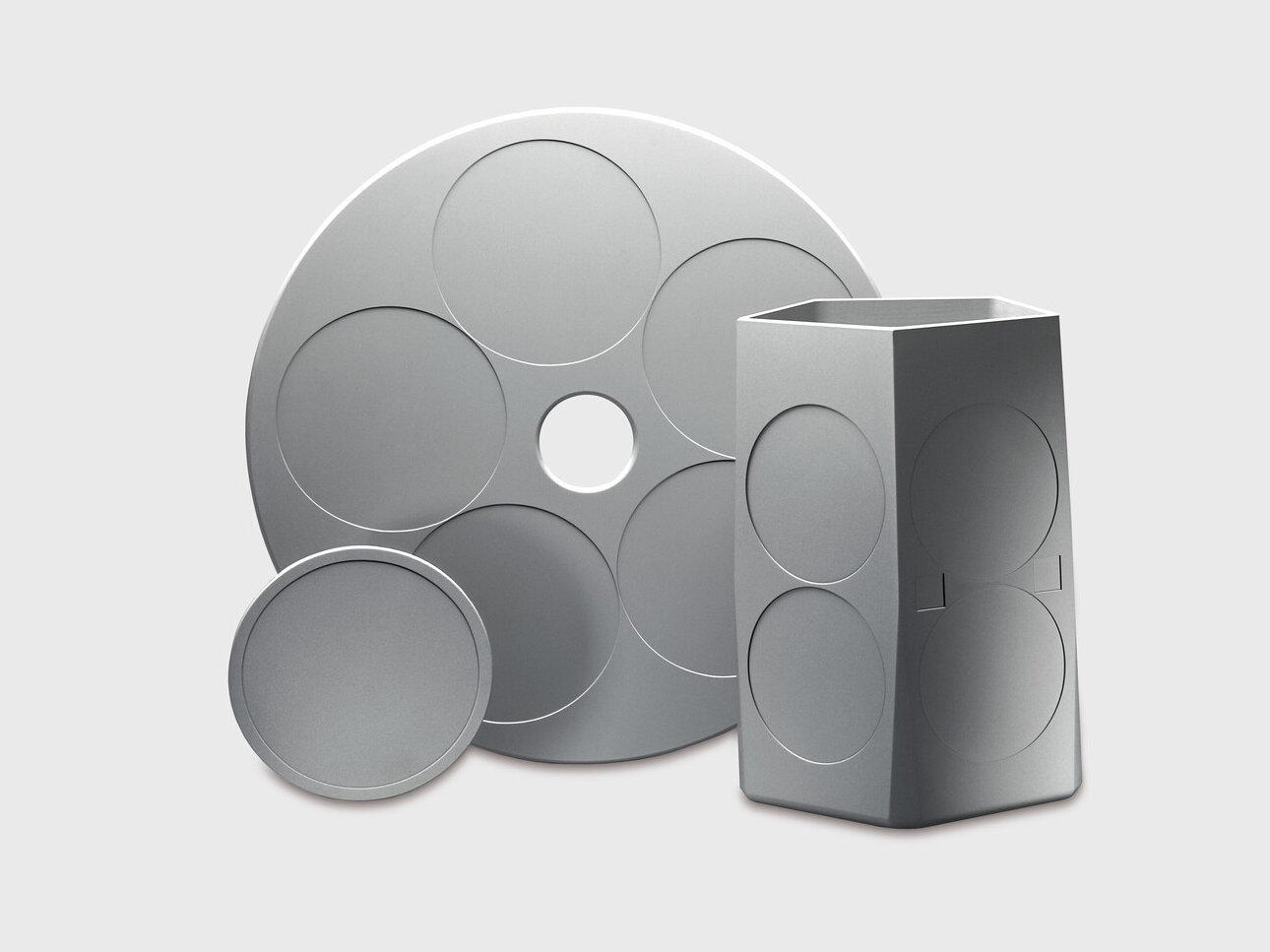

Acoperire CVD SiC:Coeficient scăzut de dilatare termică, stabilitate structurală bună și avantaje de cost în medii sub 1800°C, utilizat pe scară largă în scenarii de temperatură medie spre înaltă, cum ar fi tăvile epitaxiale LED și tăvile epitaxiale din siliciu monocristalin.

Acoperire CVD TaC:Stabilitate termică mai mare (punct de topire 3880°C față de ~2700°C pentru SiC), inerție chimică mai puternică, potrivită în special pentru medii cu temperaturi ultra-înalte și foarte corozive peste 2000°C, cum ar fi creșterea monocristalului SiC și epitaxia GaN.

Mai simplu spus:Când temperaturile procesului depășesc 1800°C, în special atunci când sunt implicate gaze corozive precum hidrogenul și amoniacul, acoperirea cu TaC este alegerea superioară.

5. Perspectivele pieței și tendințele industriei

Expansiunea rapidă a creșterii și epitaxiei monocristalului de SiC trage cererea de acoperiri TaC în sus. Două studii de piață recente indică o piață în pragul unei creșteri semnificative. QYResearch, în Global TaC Coating Market Outlook, In-Depth Analysis & Forecast până în 2031, stabilește piața globală a acoperirilor cu carbură de tantal în 2024 la aproximativ 45 de milioane USD și proiectează că va atinge 142 milioane USD până în 2031 - o rată de creștere anuală compusă de 17,9%. Cifrele Global Info Research aterizează în același interval, estimând piața din 2024 la aproximativ 47 de milioane USD și prognozând o creștere la 143 milioane USD până în 2031, ceea ce se ridică la un CAGR de 17,5%. Consecvența dintre aceste prognoze oferă încredere că acoperirea cu TaC intră într-o fază de creștere susținută.

În ceea ce privește cine furnizează această piață, aceasta rămâne destul de concentrată în vârf. Momentive Technologies, Tokai Carbon și Toyo Tanso reprezintă împreună aproximativ 76% din veniturile globale [10]. Din punct de vedere geografic, America de Nord este lider cu aproximativ 45% din piață, în timp ce Asia-Pacific este aproape în urmă cu aproximativ 41%. Echilibrul regional începe însă să se schimbe. Producătorii chinezi investesc masiv pentru a reduce decalajul, iar VeTek Semiconductor este un exemplu: capacitatea de acoperire CVD TaC a companiei se extinde acum la componente de până la 750 mm în diametru, plasându-l printre puținii jucători autohtoni capabili să manipuleze piese la acea scară.

Privind în perspectivă, trecerea la substraturi SiC de 8 inchi stabilește un standard mai ridicat pentru uniformitatea câmpului termic și fiabilitatea acoperirii în echipamentele de producție. Numai această tendință este probabil să cimenteze rolul acoperirii TaC ca material strategic în fabricarea de napolitane pentru anii următori.

6. Tehnologia de acoperire TaC de la VeTek Semiconductor

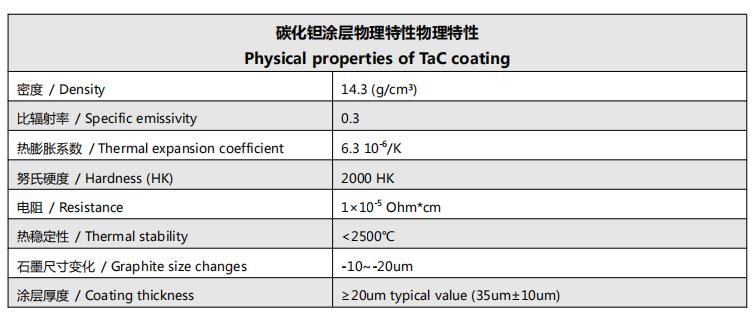

Sursa datelor: Specificații tehnice ale produsului VeTek Semiconductor

Acoperirea CVD TaC de la VeTek are o stabilitate bună la temperatură, puritate ultra-înaltă, rezistență la coroziune H₂/NH₃/SiH₄/Si, rezistență puternică la șocuri termice, aderență ridicată la substraturi de grafit și acoperire uniformă a acoperirii. Poate fi aplicat la componentele de bază, cum ar fi susceptori de încălzire prin inducție, elemente de încălzire cu rezistență și părți de ecranare termică. Compania deține capabilități avansate de prelucrare pentru a fabrica componente de grafit, ceramică sau substrat metalic refractar și oferă procesare internă unică a acoperirilor ceramice SiC sau TaC, precum și servicii de acoperire pentru piesele furnizate de client.

7. Concluzie

Pe măsură ce industria semiconductoarelor de a treia generație accelerează către dimensiuni mai mari (8 inchi), densitate de putere mai mare și costuri mai mici, cerințele privind performanța materialului în procesele de fabricație devin din ce în ce mai stricte. Cu punctul său de topire extrem de ridicat, inerția chimică remarcabilă și proprietățile mecanice excelente, acoperirea CVD TaC devine „standardul de aur” pentru procesele semiconductoare la temperatură înaltă peste 2000°C. De la creșterea monocristalului de SiC la epitaxia GaN, de la încălzitoarele MOCVD la purtătorii de placă, acoperirea TaC oferă o bază materială indispensabilă pentru fabricarea semiconductorilor.

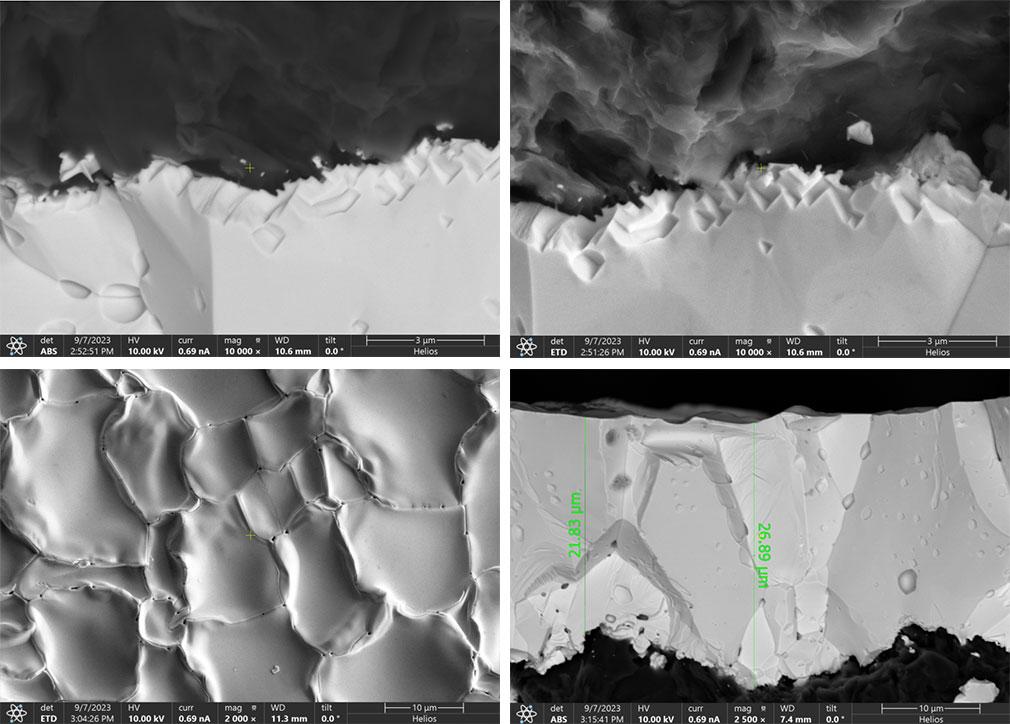

VeTek Semiconductor se angajează să furnizeze produse de acoperire CVD TaC de înaltă calitate și soluții personalizate clienților globali prin investiții continue în cercetare și dezvoltare și iterare tehnologică. Dacă aveți nevoie de date tehnice detaliate, analiză a secțiunii transversale SEM sau evaluare personalizată a desenelor, vă rugăm să nu ezitați să ne contactați.

Referințe

[1] Sun, J., Zhang, Q. și Li, X. (2021).Progresul cercetării privind acoperirile cu carbură de tantal pe materiale de carbon. Progres în Știința Materialelor.(Disponibil la ScienceDirect)

[2] Kim, D. Y., et al. (2016).Depunerea chimică în vapori a carburii de tantal din sistemul TaCl₅-C₃H₆-Ar-H₂. Journal of the Korean Ceramic Society, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Studiu privind evoluția microstructurii și proprietăților mecanice ale acoperirilor TaC pe bază de grafit în diferite condiții dure. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).Cercetare privind impactul acoperirii cu TaC asupra controlului procesului SiC PVT și calității cristalului. date comune de cercetare,Universitatea Dong-Eui, Coreea de Sud.

[5] Meng, J., et al. (2022).Controlul calității creșterii prin optimizarea structurii creuzetului pentru creșterea monocristalului de SiC de dimensiuni mari. Jurnalul de creștere a cristalelor,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QY Research. (2025).Perspectivă globală a pieței de acoperire TaC, analiză aprofundată și prognoză până în 2031.
