Caracteristicile epitaxiei cu siliciu

Epitaxie de siliciueste un proces de bază crucial în fabricarea semiconductoarelor moderne. Se referă la procesul de creștere a unuia sau mai multor straturi de filme subțiri de siliciu monocristal cu structură cristalină, grosime, concentrație de dopaj și tip specific pe un substrat de siliciu monocristal lustruit cu precizie. Această peliculă crescută se numește strat epitaxial (Strat Epitaxial sau Epi Layer), iar o placă de siliciu cu un strat epitaxial se numește napolitană de siliciu epitaxial. Caracteristica sa de bază este că stratul de siliciu epitaxial nou crescut este o continuare a structurii rețelei substratului în cristalografie, menținând aceeași orientare cristalină ca și substratul, formând o structură perfectă de un singur cristal. Acest lucru permite stratului epitaxial să aibă proprietăți electrice proiectate cu precizie, care sunt diferite de cele ale substratului, oferind astfel o bază pentru fabricarea dispozitivelor semiconductoare de înaltă performanță.

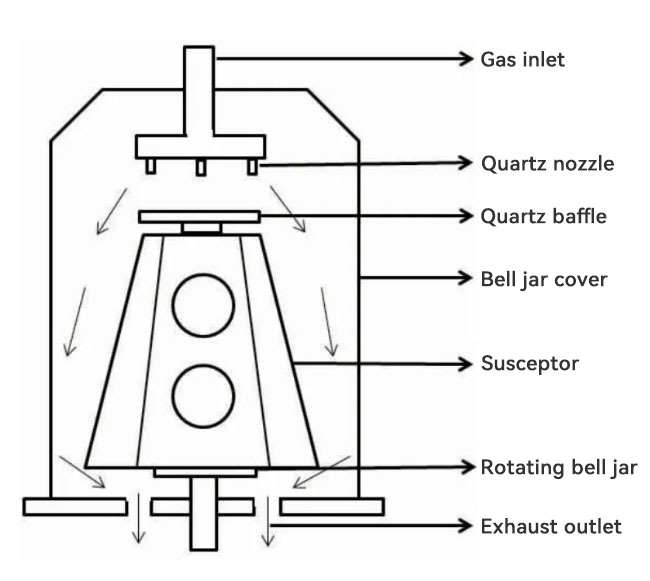

Susceptor epitaxial vertical pentru epitaxie cu siliciu

Ⅰ. Ce este Epitaxia de Siliciu?

1) Definiție: Epitaxia de siliciu este o tehnologie care depune atomi de siliciu pe un substrat de siliciu monocristal prin metode chimice sau fizice și îi aranjează în funcție de structura rețelei substratului pentru a crește o nouă peliculă subțire de siliciu monocristal.

2） Potrivire latice: Caracteristica de bază este ordinea creșterii epitaxiale. Atomii de siliciu depuși nu sunt stivuiți aleatoriu, ci sunt aranjați în funcție de orientarea cristalului a substratului sub îndrumarea „șablonului” furnizat de atomii de pe suprafața substratului, realizând o replicare precisă la nivel atomic. Acest lucru asigură că stratul epitaxial este un singur cristal de înaltă calitate, mai degrabă decât policristalin sau amorf.

3) Controlabilitate: Procesul de epitaxie cu siliciu permite controlul precis al grosimii stratului de creștere (de la nanometri la micrometri), al tipului de dopaj (tip N sau tip P) și al concentrației de dopaj. Acest lucru permite ca regiuni cu proprietăți electrice diferite să fie formate pe aceeași placă de siliciu, care este cheia pentru fabricarea circuitelor integrate complexe.

4) Caracteristicile interfeței: Se formează o interfață între stratul epitaxial și substrat. În mod ideal, această interfață este plată atomic și fără contaminare. Cu toate acestea, calitatea interfeței este critică pentru performanța stratului epitaxial și orice defecte sau contaminare pot afecta performanța finală a dispozitivului.

Ⅱ. Principiile epitaxiei cu siliciu

Creșterea epitaxială a siliciului depinde în principal de furnizarea energiei și a mediului potrivit pentru ca atomii de siliciu să migreze pe suprafața substratului și să găsească cea mai scăzută poziție a rețelei de energie pentru combinare. Cea mai des folosită tehnologie în prezent este Depunerea chimică în vapori (CVD).

Depunerea chimică în vapori (CVD): Aceasta este metoda principală pentru a obține epitaxie cu siliciu. Principiile sale de bază sunt:

● Transportul precursorului: Gazul care conține element de siliciu (precursor), cum ar fi silan (SiH4), diclorosilan (SiH2Cl2) sau triclorosilan (SiHCl3) și gazul dopant (cum ar fi fosfină PH3 pentru dopajul de tip N și diboranul B2H6 pentru dopajul de tip P) sunt amestecate în proporții precise și trecute într-o cameră de reacție ridicată la temperatură.

● Reacția la suprafață: La temperaturi ridicate (de obicei între 900°C și 1200°C), aceste gaze suferă descompunere sau reacție chimică pe suprafața substratului de siliciu încălzit. De exemplu, SiH4→Si(solid)+2H2(gaz).

● Migrație de suprafață și nucleare: Atomii de siliciu produși prin descompunere sunt adsorbiți pe suprafața substratului și migrează pe suprafață, găsind în cele din urmă locul de rețea potrivit pentru a se combina și a începe să formeze un nou singurstrat de cristal. Calitatea siliciului de creștere epitaxială depinde în mare măsură de controlul acestei etape.

● Creștere stratificată: Stratul atomic nou depus repetă continuu structura rețelei a substratului, crește strat cu strat și formează un strat de siliciu epitaxial cu o grosime specifică.

Parametri cheie ai procesului: calitatea procesului de epitaxie cu siliciu este strict controlată, iar parametrii cheie includ:

● Temperatură: afectează viteza de reacție, mobilitatea suprafeței și formarea defectelor.

● Presiune: afectează transportul gazului și calea de reacție.

● Debitul și raportul de gaz: determină rata de creștere și concentrația de dopaj.

● Curățarea suprafeței substratului: Orice contaminant poate fi originea defectelor.

● Alte tehnologii: Deși CVD este curentul principal, tehnologii precum Molecular Beam Epitaxy (MBE) pot fi utilizate și pentru epitaxia cu siliciu, în special în cercetare și dezvoltare sau aplicații speciale care necesită un control de precizie extrem de ridicată.MBE evaporă direct sursele de siliciu într-un mediu cu vid ultra-înalt, iar fasciculele atomice sau moleculare sunt proiectate direct pe substrat pentru creștere.

Ⅲ. Aplicații specifice ale tehnologiei epitaxiei de siliciu în fabricarea semiconductorilor

Tehnologia epitaxiei cu siliciu a extins foarte mult gama de aplicații a materialelor din siliciu și este o parte indispensabilă a producției multor dispozitive semiconductoare avansate.

● Tehnologia CMOS: În cipurile logice de înaltă performanță (cum ar fi CPU-urile și GPU-urile), un strat de siliciu epitaxial cu dop scăzut (P- sau N-) este adesea crescut pe un substrat puternic dopat (P+ sau N+). Această structură epitaxială a plachetelor de siliciu poate suprima în mod eficient efectul de blocare (Latch-up), poate îmbunătăți fiabilitatea dispozitivului și poate menține rezistența scăzută a substratului, care este favorabilă conducției curentului și disipării căldurii.

● Tranzistoare bipolare (BJT) și BiCMOS: În aceste dispozitive, epitaxia de siliciu este utilizată pentru a construi cu precizie structuri precum baza sau regiunea colectorului, iar câștigul, viteza și alte caracteristici ale tranzistorului sunt optimizate prin controlul concentrației de dopaj și grosimii stratului epitaxial.

● Senzor de imagine (CIS): În unele aplicații ale senzorilor de imagine, plachetele de siliciu epitaxiale pot îmbunătăți izolarea electrică a pixelilor, pot reduce diafonia și pot optimiza eficiența conversiei fotoelectrice. Stratul epitaxial oferă o zonă activă mai curată și mai puțin defecte.

● Noduri avansate de proces: Pe măsură ce dimensiunea dispozitivului continuă să se micșoreze, cerințele pentru proprietățile materialului sunt din ce în ce mai mari. Tehnologia epitaxiei cu siliciu, inclusiv creșterea epitaxială selectivă (SEG), este utilizată pentru a crește straturi epitaxiale de siliciu tensionat sau germaniu de siliciu (SiGe) în zone specifice pentru a îmbunătăți mobilitatea purtătorului și, astfel, a crește viteza tranzistoarelor.

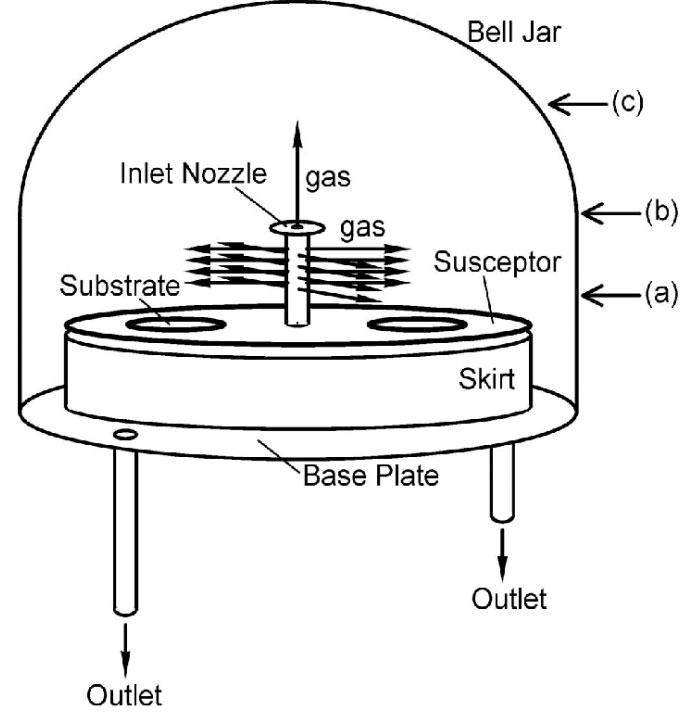

Susceptor epitaxial orizontal pentru epitaxie cu siliciu

Ⅳ.Probleme și provocări ale tehnologiei epitaxiei cu siliciu

Deși tehnologia epitaxiei cu siliciu este matură și utilizată pe scară largă, există încă unele provocări și probleme în creșterea epitaxială a procesului de siliciu:

● Controlul defectelor: În timpul creșterii epitaxiale pot fi generate diverse defecte de cristal, cum ar fi defecte de stivuire, luxații, linii de alunecare etc. Aceste defecte pot afecta grav performanța electrică, fiabilitatea și randamentul dispozitivului. Controlul defectelor necesită un mediu extrem de curat, parametri optimizați de proces și substraturi de înaltă calitate.

● Uniformitate: Obținerea unei uniformități perfecte a grosimii stratului epitaxial și a concentrației de dopaj pe plachete de siliciu de dimensiuni mari (cum ar fi 300 mm) este o provocare continuă. Neuniformitatea poate duce la diferențe de performanță a dispozitivului pe același wafer.

● Autodoping: În timpul procesului de creștere epitaxială, dopanții cu concentrație ridicată din substrat pot intra în stratul epitaxial în creștere prin difuzie în fază gazoasă sau difuzie în stare solidă, determinând ca concentrația de dopare a stratului epitaxial să devieze de la valoarea așteptată, în special în apropierea interfeței dintre stratul epitaxial și substrat. Aceasta este una dintre problemele care trebuie abordate în procesul de epitaxie cu siliciu.

● Morfologia suprafeței: Suprafața stratului epitaxial trebuie să rămână foarte plată, iar orice rugozitate sau defecte de suprafață (cum ar fi ceața) vor afecta procesele ulterioare, cum ar fi litografia.

● Cost: În comparație cu plachetele de siliciu lustruite obișnuite, producția de plachete de siliciu epitaxiale adaugă etape suplimentare de proces și investiții în echipamente, rezultând costuri mai mari.

● Provocările epitaxiei selective: În procesele avansate, creșterea epitaxială selectivă (creșterea doar în zone specifice) impune cerințe mai mari asupra controlului procesului, cum ar fi selectivitatea ratei de creștere, controlul creșterii excesive laterale etc.

Ⅴ.Concluzie

Ca o tehnologie cheie de pregătire a materialelor semiconductoare, caracteristica de bază aepitaxie de siliciueste capacitatea de a crește cu precizie straturi de siliciu epitaxial monocristal de înaltă calitate, cu proprietăți electrice și fizice specifice pe substraturi de siliciu monocristal. Prin controlul precis al parametrilor cum ar fi temperatura, presiunea și fluxul de aer în procesul de epitaxie cu siliciu, grosimea stratului și distribuția dopajului pot fi personalizate pentru a satisface nevoile diferitelor aplicații de semiconductori, cum ar fi CMOS, dispozitive de alimentare și senzori.

Deși creșterea epitaxială a siliciului se confruntă cu provocări precum controlul defectelor, uniformitatea, auto-dopajul și costurile, odată cu progresul continuu al tehnologiei, epitaxia cu siliciu este încă una dintre principalele forțe motrice pentru promovarea îmbunătățirii performanței și a inovației funcționale a dispozitivelor semiconductoare, iar poziția sa în producția de plachete de siliciu epitaxiale este de neînlocuit.
