Inele de grafit acoperite cu carbon pirolitic (PyC): îmbunătățirea fiabilității în fabricarea semiconductoarelor la temperatură înaltă

Forța pentru wafer-uri mai mari, densități de putere din ce în ce mai mari și secvențe de proces mai complicate impune cerințe fără precedent asupra materialelor utilizate în echipamentele de fabricare a semiconductoarelor. Componentele care stau în interiorul reactoarelor și sistemelor termice trebuie să suporte acum temperaturi extreme, atmosfere chimice agresive și cicluri termice repetate - toate în același timp menținând toleranțe dimensionale strânse și practic nu eliberează contaminanți.

Printre soluțiile de materiale avansate care au apărut pentru a face față acestor provocări, inelele de grafit acoperite cu carbon pirolitic (PyC) au câștigat un punct de sprijin deosebit de puternic. Ele sunt acum specificate pe scară largă pentru creșterea cristalelor de carbură de siliciu, depunere epitaxială, procese CVD și alte tratamente termice la temperatură înaltă. La Vetek Semiconductor, ne-am concentrat eforturile de cercetare și dezvoltare pe tehnologiile de acoperire cu carbon pirolitic care ajută fabricile să realizeze procese mai stabile, durate de viață mai lungi și costuri globale de operare mai mici.

De ce grafitul neprotejat este insuficient în procesele de astăzi?

Grafitul a fost mult timp un material de lucru pentru sistemele termice cu semiconductori, datorită conductivității termice bune, greutății reduse și capacității de a face față la temperaturi extrem de ridicate. Dar grafitul nu îl mai taie singur pentru multe dintre procesele avansate de astăzi.

Luați, de exemplu, creșterea cristalelor SiC PVT, epitaxia MOCVD, depunerea CVD, etapele de difuzie și oxidare sau recoacere la temperatură înaltă. În fiecare dintre acestea, componentele din grafit sunt expuse în mod obișnuit la condiții care includ temperaturi peste 1500°C, hidrogen, amoniac, gaze purtătoare de clor și cicluri termice frecvente de sus și de jos. De-a lungul timpului, grafitul netratat începe să prezinte eroziune la suprafață, scurgere de particule, atac chimic, uniformitate termică degradată și o durată de viață semnificativ mai scurtă. Chiar și particulele mici generate în timpul procesării pot ateriza pe napolitane și pot afecta randamentul.

Tocmai de aceea, protecția avansată a suprafețelor a devenit o parte nenegociabilă a producției moderne de semiconductori.

Ce este de fapt stratul de carbon pirolitic?

Acoperirea cu carbon pirolitic este produsă folosind o cale specializată de depunere în vapori chimici (CVD), în care un strat dens, foarte ordonat de carbon este depus pe un substrat de grafit de înaltă puritate. Ceea ce diferențiază PyC de acoperirile convenționale de carbon este microstructura sa bine ordonată, care se traduce prin performanțe termice, mecanice și chimice excepționale.

La Vetek Semiconductor, acoperirile noastre de carbon pirolitic sunt proiectate pentru a oferi mai multe beneficii practice:

• Puritate ridicată – impuritățile totale sunt menținute sub 20 ppm, cu o etanșeitate excelentă la gaz, făcând acoperirea potrivită pentru medii cu semiconductori ultra-curate.
• Stabilitate termică remarcabilă – acoperirea rămâne stabilă la temperaturi ultra-înalte; de fapt, rezistența sa mecanică crește de fapt pe măsură ce temperatura crește, cu performanțe de vârf în jurul a 2750°C și un punct de sublimare de până la 3600°C.
• Rezistență excelentă la șocuri termice – datorită coeficientului scăzut de dilatare termică, conductibilității termice ridicate și modulului elastic scăzut, PyC rezistă foarte bine la schimbările rapide de temperatură.
• Stabilitate chimică largă – rezistă la acizi, alcaline, săruri, reactivi organici și chiar metale topite.
• Degazare ultra-scăzută – la aproximativ 1800°C, PyC poate menține un nivel de vid de aproximativ 10⁻⁷mmHg fără eliberare semnificativă de gaz.

Toate aceste caracteristici fac din grafitul acoperit cu PyC o alegere de încredere pentru cele mai dure aplicații de semiconductor.

Unde sunt folosite cel mai mult inelele acoperite cu carbon pirolitic?

1. Creșterea cristalelor de SiC prin PVT

Transportul fizic al vaporilor este, fără îndoială, unul dintre cele mai solicitante procese din lumea semiconductoarelor, cu temperaturi tipice de funcționare în intervalul 2300-2500°C. Inelele de grafit acoperite cu PyC sunt utilizate în mod obișnuit în sistemele de câmp termic, susceptori, creuzete, scuturi termice și suporturi structurale. Utilizatorii raportează un risc mai mic de contaminare, câmpuri termice mai consistente, durată de viață mai lungă a componentelor și condiții mai stabile de creștere a cristalelor. În unele cazuri, producătorii au observat o eficiență de creștere cu 15-20% mai mare și randamente de napolitane peste 90%.

2. Epitaxia semiconductoare (SiC și GaN)

Pentru creșterea epitaxială, uniformitatea temperaturii de-a lungul plachetei este absolut critică pentru calitatea filmului. Piesele din grafit acoperite cu PyC ajută la crearea unui mediu de creștere mai stabil prin furnizarea unei distribuții uniforme a căldurii și prin reducerea generării de particule. Beneficiul este o mai bună consistență a procesului, densități ale defectelor de până la 0,05 defecte/cm² și uniformitate îmbunătățită de la napolitană la napolitană, toate acestea se traduc direct într-un randament de producție mai mare.

3. Difuzie și oxidare la temperatură ridicată

Aceste inele acoperite sunt, de asemenea, utilizate pe scară largă în cuptoare de difuzie, cuptoare de oxidare și sisteme de recoacere. Rezistența lor puternică la șocul termic le permite să supraviețuiască ciclurilor repetate de încălzire și răcire cu o degradare minimă. În practică, intervalele de întreținere pot fi adesea extinse de la trei luni la șase luni, ceea ce crește disponibilitatea echipamentelor și reduce timpul de nefuncționare.

Carbonul pirolitic față de alte tehnologii de acoperire a semiconductorilor

Procesele diferite necesită soluții de acoperire diferite, motiv pentru care Vetek Semiconductor oferă o gamă de tehnologii avansate pentru a se potrivi cu mediile de operare specifice.

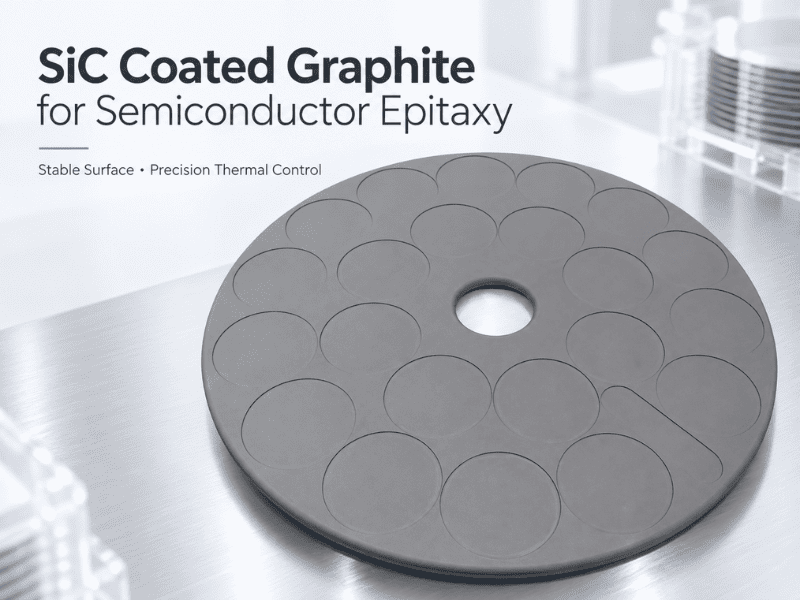

Acoperirea CVD SiC oferă puritate de până la 99,99999%, rezistență chimică excelentă, generare scăzută de particule și durată lungă de viață. Este utilizat în mod obișnuit în epitaxie SiC și GaN, reactoare MOCVD și sisteme PECVD.

Acoperirea CVD TaC oferă rezistență superioară la oxidare, stabilitate excelentă la temperatură ridicată și rezistență remarcabilă la uzură, făcându-l alegerea ideală pentru creșterea monocristalului SiC și fabricarea semiconductorilor de a treia generație.

Oferind mai multe opțiuni de acoperire, le permitem clienților să aleagă cel mai potrivit material pentru fiecare pas specific din fluxul lor de proces.

Ce aduce Vetek Semiconductor în materie de producție?

Producerea componentelor semiconductoare fiabile nu se referă doar la materiale avansate, ci depinde și de prelucrarea de precizie și de un control riguros al calității. Vetek Semiconductor operează o platformă de producție integrată care acoperă purificarea materialelor, prelucrarea de precizie CNC, acoperirea cu carbon pirolitic, acoperirea CVD SiC, acoperirea CVD TaC și inspecția completă.

Prelucrarea noastră de precizie menține toleranțe dimensionale de până la ±3μm și ne putem ocupa de geometrii complexe. Avem, de asemenea, capacitate de procesare de dimensiuni mari: componentele de până la 2000 mm în diametru și 2000 mm în înălțime sunt în capacitatea noastră. Toată producția se desfășoară sub un management strict al contaminării, urmând protocoale de puritate de calitate a semiconductorilor.

Componentele noastre sunt concepute pentru a fi înlocuitori pentru platformele majore de echipamente, inclusiv cele de la Applied Materials, Lam Research, Veeco, Aixtron, ASM, TEL și LPE, astfel încât clienții să poată face upgrade fără modificări semnificative ale echipamentelor.

Valoarea pe termen lung a acoperirilor avansate

Reducerea costului total de proprietate este o prioritate în industrie, iar tehnologiile avansate de acoperire oferă randamente măsurabile. În mod obișnuit, utilizatorii văd costuri cu consumabile mai mici cu până la 40%, eficiență de creștere a cristalelor cu 15-20% mai mare, intervale de întreținere extinse, timpi de nefuncționare redusi ai echipamentelor, randament îmbunătățit al plăcilor și durată de viață mai lungă a componentelor.

Pe măsură ce producția de semiconductori se îndreaptă către plachete SiC mai mari, dispozitive de putere mai mare și medii termice din ce în ce mai solicitante, ingineria suprafețelor va crește doar în importanță. Inelele de grafit acoperite cu carbon pirolitic, împreună cu tehnologiile CVD SiC și CVD TaC, joacă un rol din ce în ce mai central în construirea unor sisteme de producție mai eficiente, fiabile și scalabile.

Despre Vetek Semiconductor

Vetek Semiconductor este specializată în materiale avansate și tehnologii de acoperire pentru fabricarea semiconductorilor la temperatură înaltă. Portofoliul nostru de produse include acoperire cu carbon pirolitic (PyC), acoperire cu carbură de siliciu CVD (SiC), acoperire cu carbură de tantal CVD (TaC), componente de grafit de înaltă puritate, componente solide CVD SiC și soluții complete de câmp termic. Combinând expertiza în știința materialelor, producția de precizie și cunoștințele profunde ale proceselor, oferim soluții de încredere pentru producția de semiconductori de generație următoare.
