Tehnologia de pulverizare termică a semiconductorilor
  • Tehnologia de pulverizare termică a semiconductorilorTehnologia de pulverizare termică a semiconductorilor

Tehnologia de pulverizare termică a semiconductorilor

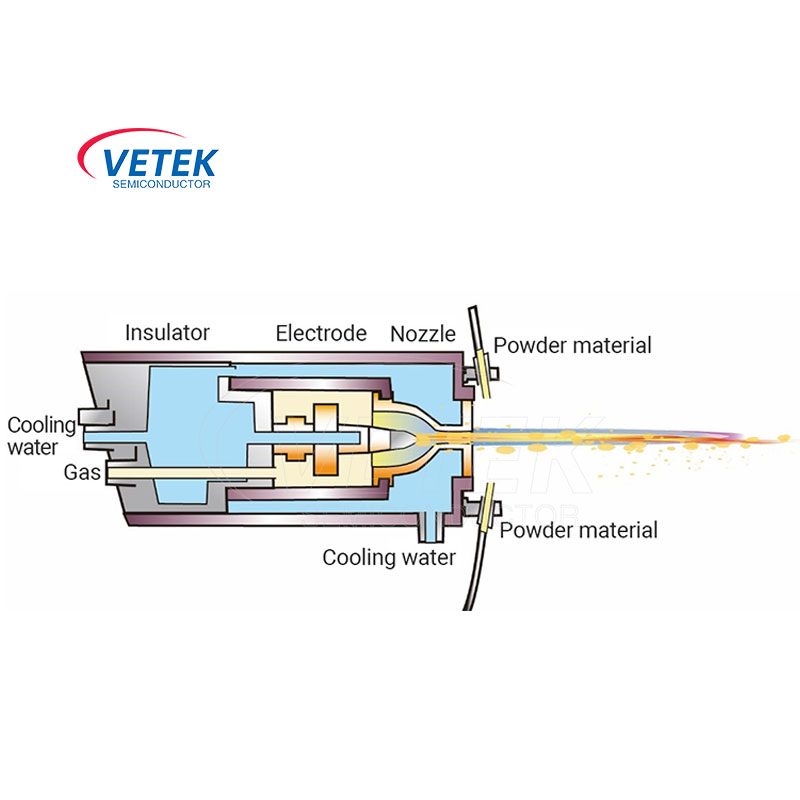

Vetek Semiconductor Semiconductor Tehnologia de pulverizare termică este un proces avansat care pulverizează materiale într-o stare topită sau semi-trecere pe suprafața unui substrat pentru a forma o acoperire. Această tehnologie este utilizată pe scară largă în domeniul producției de semiconductori, utilizat în principal pentru a crea acoperiri cu funcții specifice pe suprafața substratului, cum ar fi conductivitatea, izolația, rezistența la coroziune și rezistența la oxidare. Principalele avantaje ale tehnologiei de pulverizare termică includ eficiență ridicată, grosime de acoperire controlabilă și o bună aderență de acoperire, ceea ce o face deosebit de importantă în procesul de fabricație a semiconductorilor care necesită o precizie și o fiabilitate ridicată. Aștept cu nerăbdare întrebarea dvs.

Tehnologia de pulverizare termică cu semiconductor este un proces avansat care pulverizează materiale într-o stare topită sau semi-tranșă pe suprafața unui substrat pentru a forma o acoperire. Această tehnologie este utilizată pe scară largă în domeniul producției de semiconductori, utilizat în principal pentru a crea acoperiri cu funcții specifice pe suprafața substratului, cum ar fi conductivitatea, izolația, rezistența la coroziune și rezistența la oxidare. Principalele avantaje ale tehnologiei de pulverizare termică includ eficiență ridicată, grosime de acoperire controlabilă și o bună aderență de acoperire, ceea ce o face deosebit de importantă în procesul de fabricație a semiconductorilor care necesită o precizie și o fiabilitate ridicată.


Aplicarea tehnologiei de pulverizare termică în semiconductori


Definition of dry etching

Gravare cu fascicul de plasmă (gravare uscată)

De obicei se referă la utilizarea descărcării strălucitoare pentru a genera particule active de plasmă care conțin particule încărcate, cum ar fi plasmă și electroni și atomi neutri foarte activi din punct de vedere chimic și molecule și radicali liberi, care difuzează în partea de gravat, reacționează cu materialul gravat, formează substanțe volatile. produse și sunt îndepărtate, completând astfel tehnologia de gravare a transferului de modele. Este un proces de neînlocuit pentru realizarea transferului de înaltă fidelitate a modelelor fine de la șabloane de fotolitografie la wafer-uri în producția de circuite integrate la scară foarte mare.


Vor fi generate un număr mare de radicali liberi activi, cum ar fi CL și F. Atunci când elastizează dispozitive semiconductoare, acestea corodează suprafețele interioare ale altor părți ale echipamentului, inclusiv aliaje de aluminiu și piese structurale ceramice. Această eroziune puternică produce un număr mare de particule, care nu numai că necesită întreținerea frecventă a echipamentelor de producție, dar provoacă și eșecul camerei procesului de gravare și deteriorarea dispozitivului în cazuri severe.


Y2O3 este un material cu proprietăți chimice și termice foarte stabile. Punctul său de topire este mult peste 2400℃. Poate rămâne stabil într-un mediu puternic coroziv. Rezistența sa la bombardarea cu plasmă poate prelungi foarte mult durata de viață a componentelor și poate reduce particulele din camera de gravare.

Soluția principală este de a pulveriza acoperirea Y2O3 de înaltă puritate pentru a proteja camera de gravare și alte componente cheie.
