Concluzie de bază:Selectarea corectă a SiC CVD, acoperire TaC sau SiC solid determină direct nivelurile de particule și durata de viață a componentelor pe liniile de epitaxie/gravare. Acest articol oferă limite clare de selecție în funcție de temperatură, atmosferă și proces, combinate cu soluții majore de înlocuire a echipamentelor și valori cheie, pentru a vă ajuta să luați decizii rapide și să reduceți riscul.

În procesele GaN MOCVD, susceptorii acoperiți cu SiC pe bază de grafit pot funcționa în mod obișnuit stabil timp de sute de ore la 1100°C sub atmosferă de NH3/H2; cu toate acestea, din cauza neuniformității câmpului termic, diferențele pe durata de viață a stratului de acoperire între regiunile de margine și de centru pot depăși 50%. În procesele de creștere a cristalelor SiC PVT, când temperatura depășește 1600°C, acoperirea cu SiC începe să se sublimeze și să se descompună, necesitând trecerea la acoperirea TaC sau soluțiile de SiC solid. Consecințele selecției greșite a materialului componente - în cel mai bun caz, înlocuirea consumabilelor la fiecare 2-3 luni; în cel mai rău caz, resturi dintr-un întreg cuptor de napolitane din cauza contaminării cu particule. Acest articol este scris de echipa tehnică VeTek Semiconductor (sub îndrumarea Dr. Xiao), cu scopul de a stabili un cadru de decizie sistematic de „model de echipament → condiții de proces → selecție componente → așteptare de viață” pentru inginerii de epitaxie/gravare/PVT, ajutându-vă să potriviți rapid materialele, să controlați particulele și să evaluați furnizorii.

1. Cum se selectează acoperirea SiC, acoperirea TaC sau SiC solid în funcție de condițiile procesului?

Concluzie de bază:Decideți de-a lungul celor trei dimensiuni „temperatură → atmosferă → tip de proces”: acordați prioritate acoperirii CVD SiC la ≤1600°C; selectați TaC pentru >2000°C sau atmosfere puternic corozive; prioritizează Solid SiC pentru scenarii de gravare și curățenie ultra-înaltă.

Atunci când fac selecția efectivă a liniilor de producție, inginerii întreabă cel mai adesea: „Pentru echipamentul meu Aixtron/Veeco, care rulează epitaxie GaN sau SiC, la ce temperatură și sub ce atmosferă, ce acoperire ar trebui să folosesc?” Răspunsul nu este complicat, dar cele trei dimensiuni trebuie legate între ele.

Fereastra de temperatură este primul prag

Acoperirea CVD SiC poate menține în continuare integritatea structurală sub aproximativ 2000–2100°C. Dincolo de acest interval, are loc o evaporare incongruentă (volatilizarea preferențială a siliciului), ceea ce duce la rugozarea suprafeței și creșterea particulelor. Acoperirea TaC are un punct de topire de până la 3880°C și poate menține presiunea de vapori extrem de scăzută chiar și în medii de creștere a cristalelor PVT peste 2400°C. SiC solid nu are probleme de interfață acoperire-substrat și este potrivit pentru gravarea componentelor camerei supuse șocurilor termice repetate.

Atmosfera și corozitatea determină stabilitatea chimică a acoperirii

În mediile care conțin NH₃, H₂ sau gaze pe bază de clor, acoperirea cu SiC funcționează bine, dar viteza de coroziune a SiC de către hidrogenul la temperatură înaltă este semnificativ mai mare decât cea a TaC. Datele experimentale arată că rata de coroziune a TaC în amoniacul la temperatură înaltă este de aproximativ 1/6 din cea a SiC, iar în hidrogen poate fi chiar până la 1/10. Prin urmare, condițiile standard pentru epitaxia SiC sau GaN MOCVD utilizează în cea mai mare parte acoperirea SiC, în timp ce scenariile cu coroziune ridicată sau cu temperatură ultra-înaltă trebuie să treacă la TaC.

Potrivirea tipului de proces și a funcției componentelor

• Epitaxie GaN MOCVD / Si: Prioritizează grafit de înaltă puritate + susceptor acoperit cu CVD SiC, inel de preîncălzire

• Creșterea cristalelor SiC PVT: Recomand cu tărie acoperirea TaC pentru componentele din zona fierbinte din grafit

• Gravarea cu plasmă (Inel de focalizare, etc.): Ambele posibile sunt SiC solid sau grafit acoperit cu SiC, în funcție de cerințele de particule și de cost

• Componentele critice ale camerei extrem de sensibile la particule: Prioritizează SiC solid fără interfață de acoperire

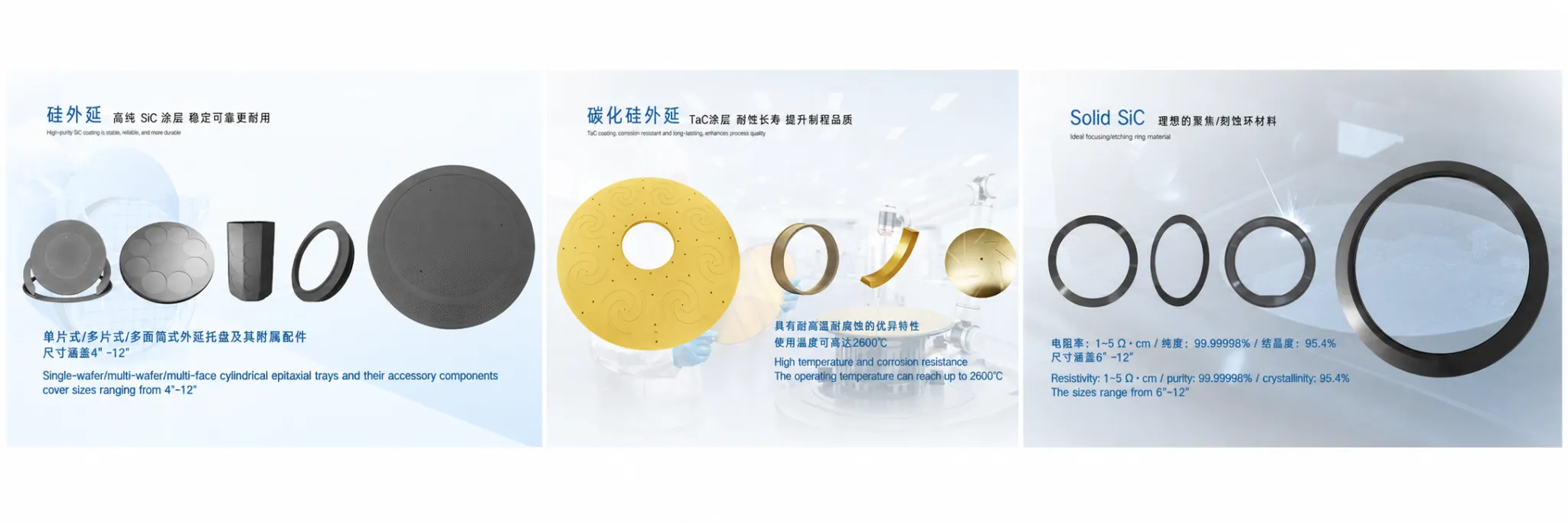

Figura 1 – Prezentarea principală a produsului VeTek

2. Compatibilitate Aixtron/Veeco Graphite Susceptor și soluții personalizate de înlocuire

Concluzie de bază:VeTek acceptă personalizarea 1:1 pe baza desenelor clienților sau a pieselor de schimb originale, acoperind platforme majore precum Aixtron G10, Veeco K465i, ASM Epsilon etc. Produsele standard pot fi expediate rapid; piesele personalizate durează de obicei 3-6 săptămâni.

Ceea ce se îngrijorează cel mai mult de mulți ingineri nu este „dacă poate fi fabricat”, ci „dacă poate fi la fel de stabil ca piesele originale, cu timp de livrare controlabil și rapoarte complete de inspecție disponibile”. Una dintre capacitățile de bază ale VeTek este personalizarea completă în funcție de desene, rămânând în același timp compatibil cu mărcile majore de echipamente.

Referință rapidă pentru compatibilitatea echipamentelor majore

Tabelul de mai jos poate fi utilizat direct pentru evaluarea tehnică internă sau evaluarea achizițiilor:

În proiectele reale, primim adesea piese de schimb originale sau desene CMM de la clienți. Echipa tehnică, după confirmarea potrivirii câmpului termic și a toleranțelor dimensionale, va oferi recomandări cu privire la puritatea substratului, grosimea stratului de acoperire și rugozitatea suprafeței și va furniza mostre pentru verificarea clientului pe instrument.

3. Metrici cheie pentru uniformitatea grosimii stratului de acoperire CVD SiC și controlul particulelor

Concluzie de bază:Uniformitatea grosimii controlată cu ± 5%, densitatea apropiată de valoarea teoretică și rugozitatea controlabilă a suprafeței sunt esențiale pentru suprimarea vărsării de pulbere și a contaminării cu particule. Ținta de puritate este sub 5 ppm, cu impuritățile metalice critice urmărite de GDMS/ICP-OES.

Problemele cu particule sunt aproape coșmarul oricărui inginer de epitaxie. Odată ce acoperirea are pete locale subțiri, pori sau micro-fisuri, pulberea se va scurge sub cicluri termice repetate și atacuri de gaz corosiv, crescând direct densitatea defectelor plachetei.

Grosimea și uniformitatea

Grosimea tipică a acoperirii CVD SiC este de 100–200 μm. Prin parametrii de proces și controlul câmpului de curgere, VeTek stabilizează uniformitatea grosimii în ±5%. După mai mult de 1000 de cicluri de șoc termic (temperatura camerei ↔ 1100°C), acoperirea nu prezintă nicio delaminare și poate îndeplini cerințele stricte GaN MOCVD de defecte ale particulelor ≤0,1/cm².

Puritate și inspecție

Puritatea totală a acoperirii și a componentelor poate fi mai mică de 5 ppm, unele produse ajungând la 99,99995%. Folosim ICP-OES și GDMS pentru analiza urmelor de metal pentru a ne asigura că impuritățile critice precum Fe și Ni rămân la niveluri controlabile, evitând interferența cu dopajul stratului epitaxial sau concentrația purtătorului.

Densitatea și starea suprafeței

Stratul policristalin β-SiC format prin procesul CVD are o densitate apropiată de valoarea teoretică (aprox. 3,21 g/cm³) cu porozitate extrem de scăzută. Rugozitatea suprafeței (Ra) poate fi ajustată în funcție de cerințele procesului clientului, asigurând o interblocare mecanică suficientă, evitând în același timp să devină o sursă de generare de particule.

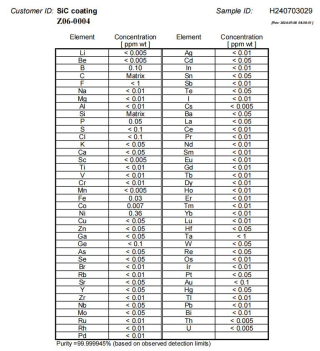

Figura 2 – Raport de inspecție GDMS pentru acoperirea CVD Sic

4. Studiu de caz: Rezolvarea îngălbenirii marginilor pentru a îmbunătăți randamentul acoperirii de la 50% la 90%

Concluzie de bază:Controlând cu precizie rata de depunere inițială și câmpul de curgere pentru a elimina micro-stresul, VeTek a îmbunătățit randamentul de acoperire al susceptorului de grafit MOCVD al unui client de la aproximativ 50% la 90% și a prelungit semnificativ durata de viață.

Aceasta este o poveste reală care s-a întâmplat pe linia de producție. Clientul a raportat îngălbenirea marginilor și tendința de a se decoji pe unii susceptori de grafit, determinând randamentul general de acoperire al lotului să se situeze în jurul valorii de 50% pentru o perioadă lungă de timp, cu costuri ridicate de întreținere a liniei și risc de napolitană.

După ce a intervenit echipa tehnică condusă de dr. Xiao, s-au concentrat două direcții: în primul rând, viteza de depunere în stadiul inițial a fost prea rapidă, provocând acumularea de stres intern în acoperire; în al doilea rând, diferențele de câmp de curgere între regiunile de margine și centru au condus la supragrosime sau subgrosime locală. Prin optimizarea raportului MTS/H₂, a profilului temperaturii de depunere și a designului câmpului de curgere al dispozitivului de fixare, micro-stresul a fost eliberat eficient. În cele din urmă, randamentul de acoperire al acelui lot și producția ulterioară s-au stabilizat peste 90%, ciclul de înlocuire al clientului a fost în mod clar extins și plângerile de particule au scăzut semnificativ.

Acest caz demonstrează: „a putea îmbrăca” este doar punctul de plecare; „acoperirea stabilă, de lungă durată și controlul particulelor” este adevărata valoare la care țin inginerii. Datele vorbesc mai tare decât orice promoție.

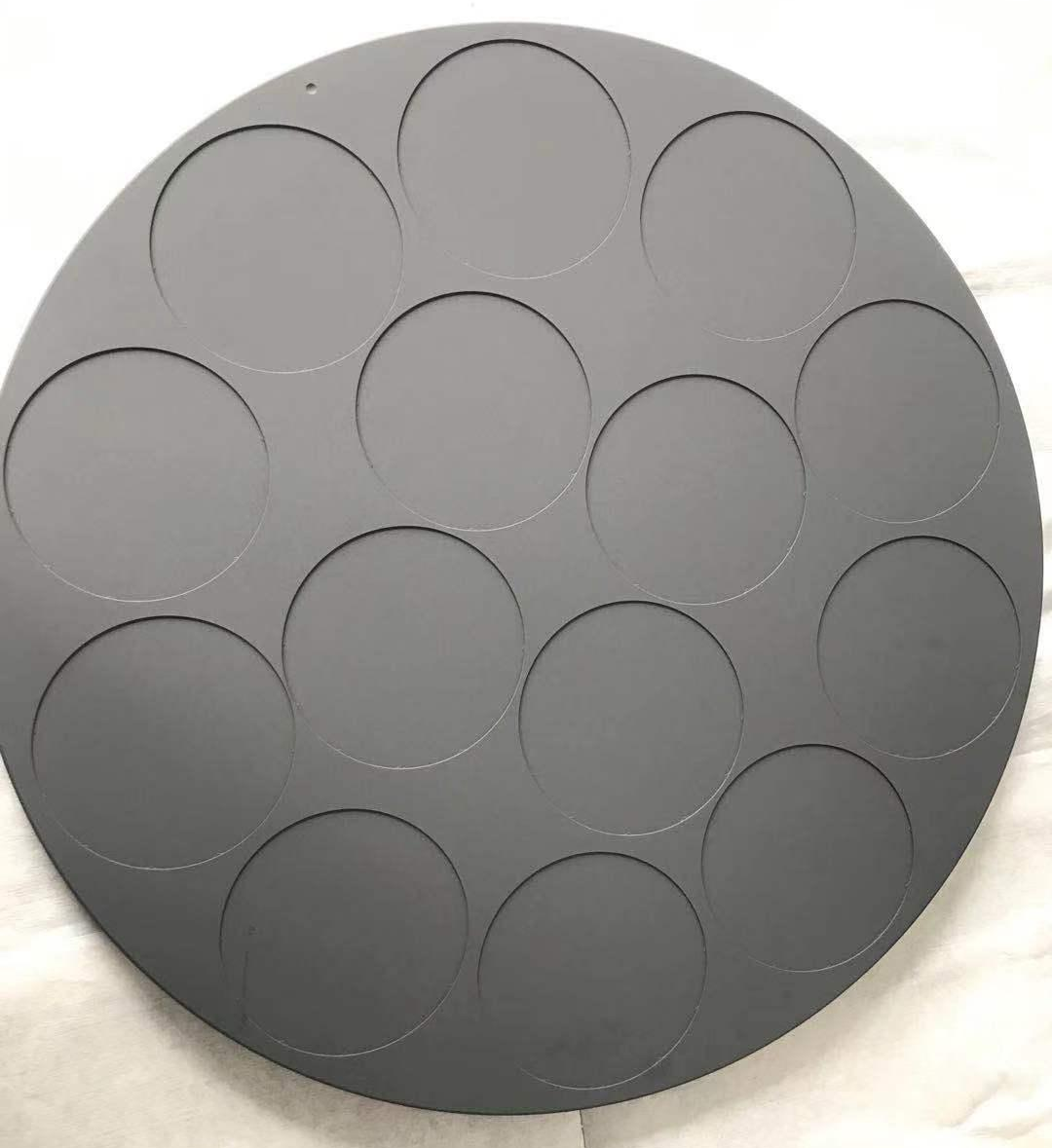

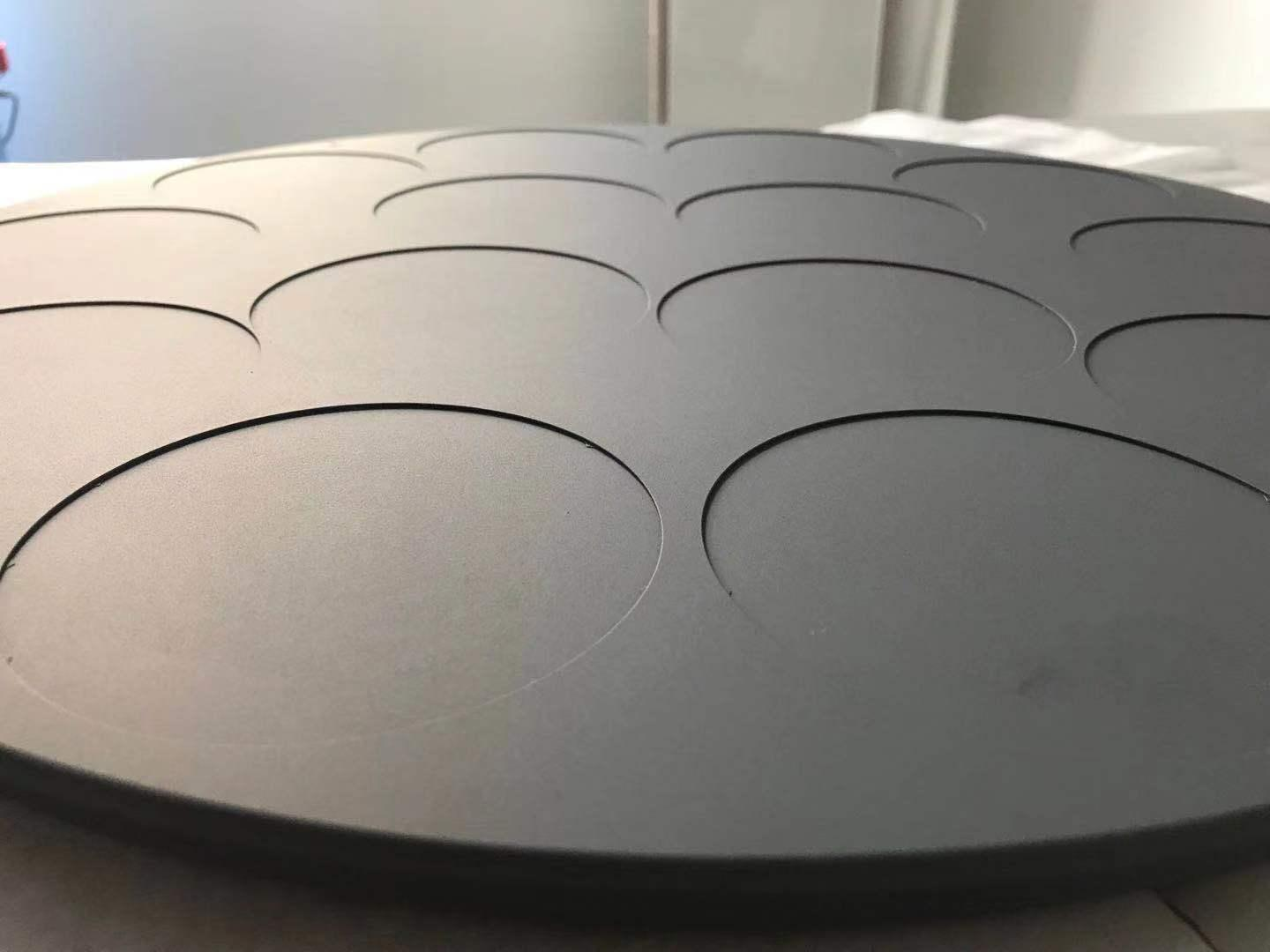

Figura 3 – Susceptor de grafit acoperit cu carbură de siliciu CVD de înaltă puritate, cu o culoare uniformă a suprafeței și fără defecte

5. Diferențele dintre SiC solid și piesele de grafit acoperite și scenariile aplicabile

Concluzie de bază:Piesele de grafit acoperite au costuri mai mici și un răspuns termic mai rapid, potrivite pentru majoritatea susceptorilor de epitaxie; SiC solid nu are niciun risc de interfață și o rezistență mai puternică a plasmei, potrivit pentru componente de gravare cu cerințe ridicate și scenarii de viață ultra-lungă.

Multe întâlniri de selecție se luptă cu: ar trebui să folosim grafit acoperit sau să mergem direct la Solid SiC? Cele două nu sunt doar despre „care este mai bine”, ci un compromis între scenariul de aplicare și costul total de proprietate (TCO).

Avantajele pieselor acoperite cu grafit:Conductivitate termică ridicată a substratului, încălzire rapidă, cost controlabil; acoperirea asigură barieră chimică și suprimarea particulelor. Potrivit pentru susceptori de epitaxie GaN/SiC de dimensiuni mari care necesită uniformitate termică ridicată.

Avantajele SiC solid:β-SiC monolitic fără interfață acoperire-substrat, fără risc de delaminare; puritatea poate atinge 5N–7N, rezistență remarcabilă la eroziunea cu plasmă, potrivită pentru părți critice de gravare, cum ar fi inelele de focalizare și capete de duș, cu o durată de viață de până la 2000+ ore.

6. Componenta Managementul ciclului de viață complet și valoarea curățării și regenerării

Concluzie de bază:De la monitorizarea instalării și avertizarea de anomalii până la curățarea și regenerarea profesională, formarea unui management în buclă închisă poate reduce semnificativ TCO și poate scădea frecvența achiziției de piese noi. VeTek oferă servicii de curățare dedicate pentru Aixtron/Veeco și alte echipamente.

Multe fabrici tratează piesele acoperite ca fiind consumabile „utilizate și aruncate”. În realitate, după curățarea și regenerarea profesională, o parte considerabilă a componentelor poate fi restabilită la niveluri de particule și performanțe termice aproape de piesele noi, în special susceptori și inele de preîncălzire pentru platformele Aixtron și Veeco.

Se recomandă stabilirea unui jurnal simplu al ciclului de viață: înregistrarea timpului de instalare, a orelor de funcționare cumulate, a stării suprafeței după fiecare curățare și a rezultatelor testelor de particule. Doar atunci când acoperirea prezintă îngălbenire evidentă, delaminare locală sau depășire persistentă a particulelor ar trebui declanșată decizia de înlocuire, mai degrabă decât casarea prematură pe baza senzației.

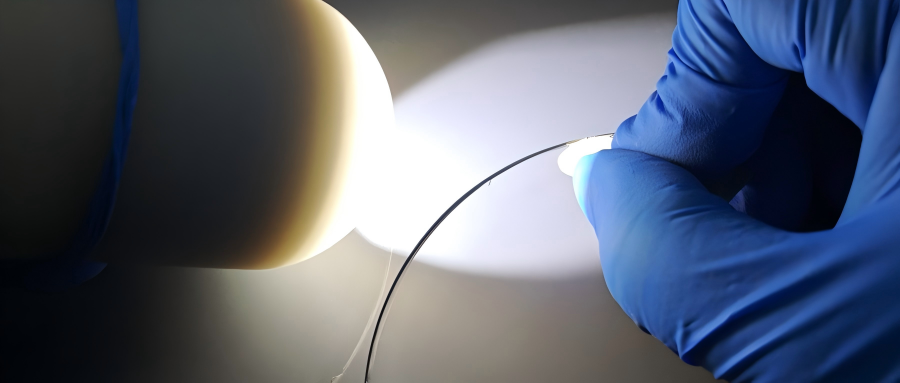

Figura 4 – Serviciu de curățare a pieselor din grafit de acoperire CVD Sic

7. Puncte de evaluare a furnizorilor și capabilități de service VeTek

Concluzie de bază:Concentrați-vă pe sistemul ISO9001, rapoarte complete de inspecție (GDMS/ICP-OES), suport pentru mostre, fiabilitatea timpului de livrare și capacitatea de comunicare tehnică în limba engleză. VeTek are asistență 24/7 și experiență de servicii pentru clienți în străinătate.

Pentru clienții internaționali sau fabricile cu cerințe stricte de calificare a furnizorilor, următoarele puncte sunt deosebit de critice:

• Sistem de calitate: ISO9001, proces controlat și trasabil.

• Capacitate de inspecție: Furnizați rapoarte complete de analiză a materialului pentru acoperire și substrat.

• Eșantioane și timp de livrare: sprijină evaluarea eșantionului; produsele standard se livrează rapid, piesele personalizate de obicei 3-6 săptămâni, comenzile urgente pot fi accelerate prin negociere.

• Comunicare tehnică: Atât echipele de vânzări, cât și cele de inginerie pot comunica fluent în limba engleză, reducând costurile de comunicare pentru clienții de peste mări.

• Răspuns după vânzare: Oferiți asistență tehnică și asistență pentru analiza defecțiunilor atunci când acoperirea sau componentele prezintă anomalii.

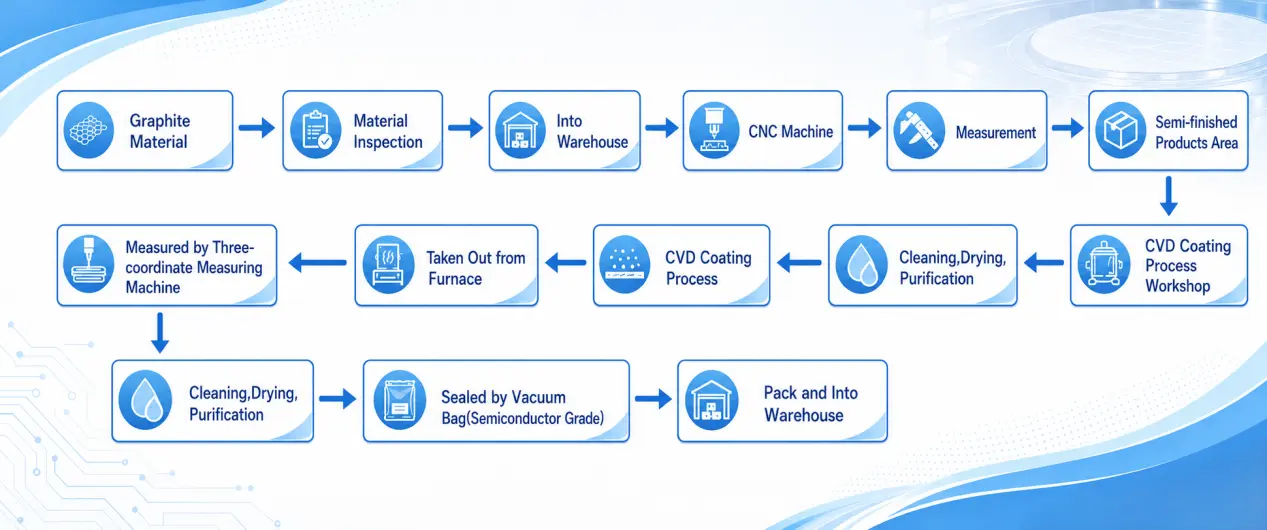

Figura 5 – Procesul complet al comenzii produselor VeTek

8. Întrebări frecvente

(1). Produsul acceptă personalizarea completă pe baza desenelor? Cu ce ​​echipament major se poate potrivi?

Da. Poate personaliza susceptor, inel de preîncălzire, inel de deviere, semilună, inel de focalizare etc., compatibil cu platforme precum Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Cum este garantată puritatea? La ce nivel sunt controlate impuritățile metalice?

Puritatea acoperirii și a componentelor pot fi mai mici de 5 ppm, unele atingând 99,99995%. ICP-OES, GDMS și alte echipamente sunt utilizate pentru analiza urmelor, cu rapoarte complete furnizate.

(3). Dar uniformitatea grosimii și durata de viață a acoperirilor CVD SiC/TaC?

Uniformitatea grosimii este de obicei controlată în ±5%, grosimea 100-200 μm. În ferestrele de proces adecvate, durata de viață a susceptorului GaN MOCVD poate atinge intervalul de 500-1000 de ore; scenariile de temperatură ultra-înaltă necesită trecerea la TaC sau Solid SiC.

(4). Este acceptată testarea probelor? Care este timpul obișnuit de livrare pentru comenzile în vrac?

Evaluarea eșantionului este susținută. Produsele standard pot fi expediate rapid; piesele personalizate durează de obicei 3-6 săptămâni, în funcție de complexitatea și volumul designului. Comenzile urgente pot fi accelerate în urma negocierii.

(5). Ce certificări de sistem de calitate sunt disponibile? Pot fi furnizate rapoarte de inspecție și asistență post-vânzare?

Sistemul de management al calității ISO9001 este în vigoare. Pot fi furnizate rapoarte de analiză a materialelor și a acoperirii, împreună cu suport tehnic online 24/7. Comunicarea în limba engleză pentru clienții de peste mări este perfectă.

9. Rezumat și pașii următori

Selectarea nu este niciodată despre „alegerea celui mai scump” sau „alegerea celui mai gros”, ci despre „găsirea soluției cu cel mai bun echilibru între performanță și cost în conformitate cu bugetul echipamentului, fereastra procesului și particulelor”. Sperăm că acest manual vă ajută să stabiliți rapid un cadru de decizie: mai întâi priviți temperatura și atmosfera, apoi potriviți acoperirea sau SiC solid și, în sfârșit, validați durata de viață și performanța particulelor cu date.

Dacă evaluați soluții de înlocuire pentru susceptori, inele de preîncălzire sau componente pentru zone fierbinți pe Aixtron, Veeco sau alte platforme, sunteți binevenit să contactați direct echipa tehnică VeTek. Vă putem oferi recomandări de personalizare, asistență pentru mostre și rapoarte complete de inspecție pe baza desenelor dumneavoastră sau a pieselor de schimb existente. Dr. Xiao și echipa de ingineri sunt gata să discute cu dvs. despre optimizarea câmpului termic sau despre nevoile speciale de dezvoltare a structurii în orice moment.

Pentru detalii despre produs și mai multe informații tehnice, vă rugămcontactaţi-ne.

Principalele referințe și surse de date

1. Date de inginerie internă VeTek Semiconductor - durata de viață a susceptorului de grafit acoperit cu SiC de 500–1000 de ore sub procesul GaN MOCVD, randamentul acoperirii s-a îmbunătățit de la 50% la 90% după rezolvarea îngălbenirii marginilor și alte cazuri practice [1].

2. T/CASME 2000-2025 Specificații tehnice pentru susceptori de grafit acoperiți cu carbură de siliciu pentru epitaxie semiconductoare — Specifică cerințele tehnice pentru susceptorii de grafit acoperiți cu SiC pregătiți prin procedee CVD pe substraturi de grafit izostatic de înaltă puritate, aplicabile produselor de epitaxie semiconductoare.

3. T/CASME 2085-2025 Specificație tehnică pentru produsele acoperite cu carbură de tantal pentru creșterea cristalelor cu carbură de siliciu — Specificație tehnică pentru produsele din grafit acoperite cu TaC în scenariile de creștere a cristalelor de SiC.

4. Nakamura și colab., „Acoperiri de carbură de tantal sinterizate pe substraturi de grafit: acoperiri de protecție extrem de fiabile pentru creșterea în vrac și epitaxiale”, Applied Physics Letters, voi. 106, 082108, 2015. — Confirmă că acoperirile TaC pot proteja eficient substraturile de grafit la temperaturi ridicate (>2000°C) și atmosfere puternic corozive, formând o limită clară de performanță cu acoperirile SiC.

5. Wang și colab., „Efectele stratului tampon carbonizat asupra creșterii SiC pe Si”, Journal of Crystal Growth, voi. 199, pp. 564–567, 1999. — Discută efectele stratului tampon și controlul morfologiei suprafeței în procesul de creștere a CVD SiC, indexat de Scopus și Web of Science.

Notă: Durata de viață și datele de performanță din text sunt valori de referință tipice. Performanța reală este afectată de condițiile specifice procesului, starea echipamentului și nivelul de întreținere. Vă rugăm să verificați cu măsurătorile reale.

Autor:Echipa de inginerie tehnică VeTek Semiconductor (finalizată sub îndrumarea Dr. Xiao)
