Substrat vs. Epitaxie: Roluri cheie în fabricarea semiconductorilor

Introducere: Cei doi piloni ai chipsurilor moderne

Pentru a înțelege cu adevărat modul în care un cip avansat realizează calcule de mare viteză și ieșire de mare putere, trebuie să ne adâncim în cei doi piloni fundamentali ai structurii sale fizice - substratul semiconductor și procesul de creștere epitaxială.

Mai simplu spus, substratul oferă „fundația” pentru suport mecanic și disiparea căldurii, în timp ce stratul epitaxial este „stratul funcțional activ” construit meticulos pe acea „fundație”. Deși cei doi termeni diferă doar printr-un singur caracter, ei au diferențe fundamentale în structura materialului, procesele de fabricație și rolurile funcționale. Acest articol va sublinia sistematic diferențele lor tehnice, parametrii cheie și impactul decisiv asupra performanței dispozitivului final.

I. Ce este un substrat semiconductor?

[Concluzia cheie a acestei secțiuni]: Un substrat semiconductor servește drept „schelet” și „radiator de căldură” al dispozitivului. Siliciul monocristal de înaltă puritate (Si) domină piața de consum, în timp ce carbura de siliciu (SiC), cu o conductivitate termică ridicată de 4,9 W/cm·K, a devenit o alegere indispensabilă pentru vehiculele electrice și aplicațiile de înaltă tensiune.

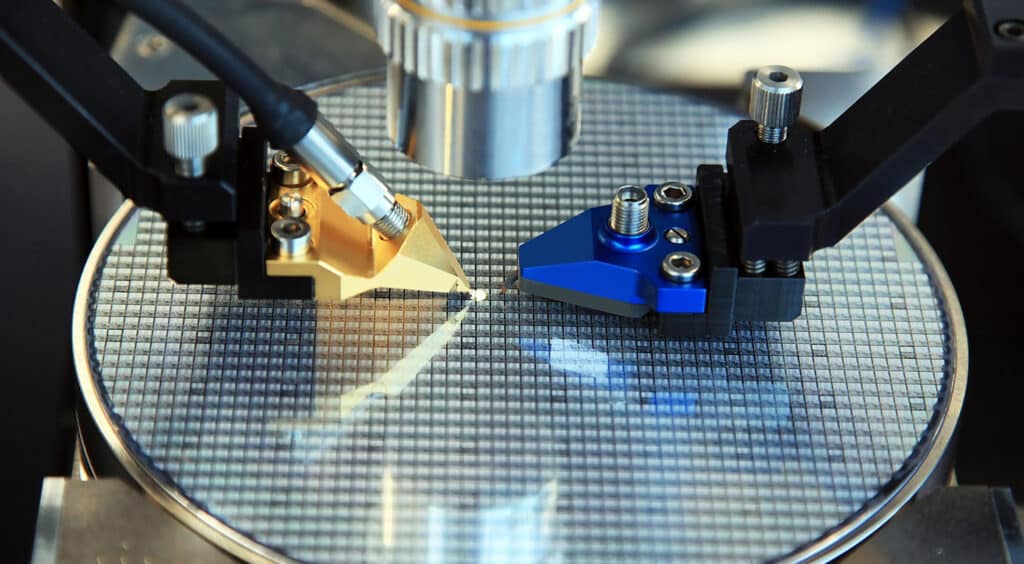

Substraturile semiconductoare formează fundația structurală și termică a aproape tuturor dispozitivelor semiconductoare. Dintr-o perspectivă mecanică, ele servesc ca platformă fizică care susține micro- și nanostructuri; mai important, ele furnizează un șablon de rețea cristalină continuă care determină orientarea cristalului și integritatea structurală a straturilor depuse ulterior.

În funcție de cerințele aplicației, materialele substratului pot fi monocristaline, policristaline sau chiar amorfe; cu toate acestea, dispozitivele electronice de înaltă performanță se bazează aproape în întregime pe lingouri monocristal de înaltă puritate pentru a minimiza limitele de cereale și defectele care împiedică mobilitatea purtătorului.

1.1 Tipurile principale de substrat și proprietățile lor materiale

Alegerea substraturilor de dimensiuni mari influențează direct performanța dispozitivului, randamentul de producție și structura costurilor. Industria utilizează în principal trei tipuri majore de substraturi:

• Substraturi de siliciu: Siliciul monocristal (Si) crescut prin metodele Czochralski (CZ) sau Float Zone (FZ) rămâne curentul dominant absolut în industria globală a semiconductoarelor până în prezent. Avantajele sale constau în rentabilitatea excepțională, rezistența mecanică ridicată și scalabilitatea de până la 300 mm (12 inchi). Este utilizat pe scară largă în procesoare de consum, dispozitive de memorie și celule solare standard.
• Substraturi cu bandă interzisă largă (carbură de siliciu și safir): Când cerințele de putere și frecvență depășesc limitele fizice ale siliciului, materialele cu bandă interzisă devin alegerea inevitabilă.
• Carbură de siliciu (SiC): Cu o conductivitate termică remarcabilă (aproximativ 3,7 până la 4,9 W/cm·K[1]) și o putere mare a câmpului electric, este o alegere ideală pentru invertoarele pentru vehicule electrice (EV) și rețelele electrice de înaltă tensiune.
• Safir (Al₂O₃): Cu o transparență optică excelentă și proprietăți de izolare dielectrică, este utilizat pe scară largă în LED-uri albastre/ultraviolete și aplicații specializate RF SOI.
• Substrat de cuarț: Datorită inerției sale chimice extrem de ridicate, coeficientului de dilatare termică extrem de scăzut și purității optice ridicate, este utilizat în principal în componente optice de ultimă generație, măști semifabricate și echipamente specializate pentru senzori.

1.2 Cele două funcții de bază ale substraturilor: suport și disipare a căldurii

În timpul funcționării efective a dispozitivului, substraturile în vrac îndeplinesc două funcții cheie de neînlocuit:

Suport mecanic: Oferă rigiditate structurală în timpul ciclurilor termice severe, al proceselor chimice cu vid înalt, al manipulării plachetelor și al ambalării finale, prevenind eficient deformarea și fracturarea plachetelor.

Conducerea căldurii (Dissiparea căldurii): Cipsele moderne generează fluxuri masive de căldură localizate; Substraturile de siliciu în vrac acționează ca radiatoare directe, disipând căldura spre exterior pentru a preveni supraîncălzirea regiunii de joncțiune și evadarea termică.

II. Ce este creșterea epitaxială a semiconductorilor? (Stratul activ bazat pe performanță)

[Concluzia cheie a acestei secțiuni]: Stratul epitaxial este „sufletul performanței unui cip”. CVD/MOCVD gestionează producția industrială la scară largă, în timp ce MBE (Molecular Beam Epitaxy) permite interfețe ultra-abrupte cu precizie la nivel atomic. Fără tehnologia epitaxială, rezistența ultra-scăzută a radarului cu unde milimetrice 5G și a MOSFET-urilor de înaltă tensiune ar fi imposibilă.

Deși substratul oferă o bază stabilă, monocristalele cultivate în vrac conțin inevitabil microdefecte, impurități naturale și caracteristici electrice fixe. Pentru a fabrica dispozitive de mare viteză, de înaltă eficiență, producătorii au adoptat epitaxia - depunerea controlată a straturilor de cristal ultra-purate și subțiri pe un substrat țintă.

În timpul procesului epitaxial, atomii din fasciculele de vapori sau moleculare sunt depuși pe suprafața substratului încălzit și sunt aliniați perfect cu rețeaua cristalină subiacentă. Placa epitaxială rezultată prezintă o puritate cristalină extrem de ridicată, cu o densitate a defectelor cu câteva ordine de mărime mai mică decât cea a substratului în vrac.

2.1 Tehnologii și echipamente principale de depunere epitaxiale

Creșterea epitaxială modernă se realizează în primul rând prin următoarele metode avansate:

• Depunere chimică în vapori (CVD / MOCVD): Precursorii gazoși se descompun pe suprafața unei plachete încălzite pentru a forma un strat uniform de un singur cristal. Printre acestea, depunerea de vapori chimici metalo-organici (MOCVD) este standardul industrial pentru creșterea epitaxială a compușilor III-V și a semiconductorilor cu bandă largă.

• Epitaxie cu fascicul molecular (MBE): Desfășurat într-un mediu de vid ultra-înalt (UHV), acest proces atinge o precizie cu un singur strat de atom prin direcționarea unui fascicul termic precis pe substrat, rezultând în gradiente de interfață extrem de abrupte. Este potrivit pentru structuri ultrafine, cum ar fi puțurile cuantice.

Depunerea epitaxială de înaltă calitate se bazează nu numai pe controlul precis al procesului, ci și pe gestionarea duratei de viață a componentelor cheie din interiorul camerei de reacție (cum ar fi substraturile de grafit acoperite cu SiC), care afectează direct stabilitatea procesului și randamentul.

2.2 Aplicații avansate activate de tehnologia epitaxială

Epitaxy permite arhitecturi de dispozitive care nu pot fi realizate numai cu materiale în vrac:

• Tranzistor bipolar cu heterojoncție siliciu-germaniu (SiGe HBT): Creșterea unui strat epitaxial SiGe ultrasubțire pe regiunea de bază creează o schimbare bandgap, îmbunătățind semnificativ viteza de răspuns la frecvență înaltă.
• Tehnologia siliciului tensionat: Depunerea unui strat subțire de siliciu pe o rețea SiGe induce tensiuni la tracțiune sau compresiune, crescând astfel mobilitatea purtătorului (atât mobilitatea electronilor în n-FET, cât și mobilitatea orificiilor în p-FET-uri sunt îmbunătățite).
• Creștere epitaxială selectivă (SEG): În arhitecturile moderne FinFET și Gate-All-Around (GAA), creșterea epitaxială selectivă Si/SiGe pe regiunile sursă/dren reduce rezistența de contact și crește curentul de saturație.

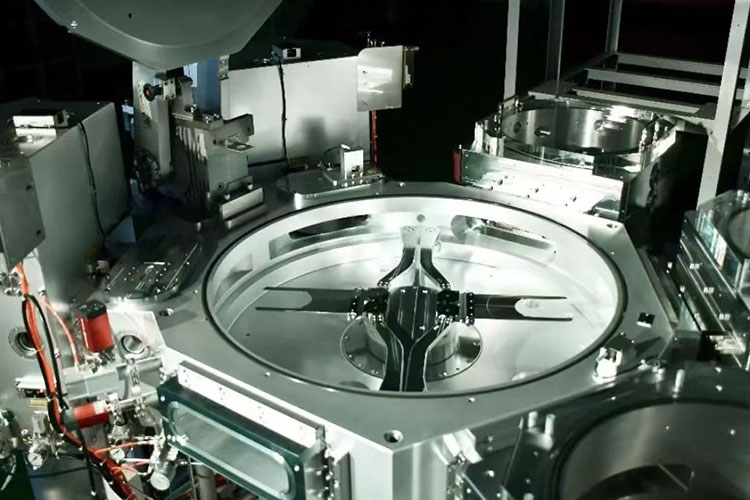

Pentru definirea procesului de epitaxie semiconductoare, consultați:Ce este procesul epitaxiei semiconductoare?

III. Substrat vs. Wafer epitaxial: Prezentare generală a diferențelor cheie

[Concluzia cheie a acestei secțiuni]: Cel mai direct mod de a distinge între cele două este de a examina „rolurile lor funcționale” - substratul este responsabil pentru rezistența la șocuri fizice și termice, în timp ce stratul epitaxial este responsabil pentru rezistența la curent și câmpuri electrice. Prin decuplarea regiunii active de regiunea predispusă la defecte, plachetele epitaxiale ating niveluri de curent de scurgere cu mai mult de un ordin de mărime mai mici decât dispozitivele fabricate direct pe un substrat.

Pentru o comparație vizuală, tabelul de mai jos rezumă diferențele fundamentale dintre substraturile în vrac și plachetele epitaxiale în ceea ce privește parametrii cheie de fabricație:

IV. Avansare tehnică: Cum îmbunătățește epitaxia în mod fundamental performanța dispozitivului?

[Concluzia cheie a acestei secțiuni]: Microdefectele naturale și punctele de stres termic din substraturile în vrac sunt „ucigașii ascunși” care provoacă un curent de scurgere ridicat și o tensiune scăzută de defectare a dispozitivelor. Esența tehnologiei epitaxiale constă în decuplarea „substratului mecanic defect” de „stratul funcțional activ fără defecte”, izolând astfel transportul purtătorului în stratul epitaxial pur. Acest design de decuplare are ca rezultat în mod direct frecvențe de operare mai mari, consum mai mic de energie și durate de viață mai lungi a dispozitivului - un salt calitativ care nu poate fi realizat niciodată doar folosind substraturi în vrac.

Introducerea tehnologiei epitaxiale nu este doar „adăugarea unui strat de film”, ci mai degrabă un salt calitativ în fiabilitatea dispozitivului și performanța electrică.

Chiar și cu cea mai mare puritate chimică, substraturile standard în vrac conțin inevitabil microporozitate, precipitate de oxigen și puncte de stres termic rămase din procesul de extragere a cristalelor. Fabricarea dispozitivelor direct pe substraturi în vrac duce adesea la un curent de scurgere ridicat și o toleranță scăzută la tensiunea de avarie.

În contrast, plachetele epitaxiale izolează transportul purtătorului într-un strat epitaxial pur, fără defecte. Prin decuplarea regiunii funcționale active de substratul mecanic predispus la defecte, producătorii sunt capabili să realizeze:

• Frecvențe de funcționare mai mari (capacitate parazită redusă);
• Consum redus de energie (scurgeri reduse);
• Durată de viață mai lungă a dispozitivului și stabilitate excepțională în condiții de stres electrotermic extrem.

De exemplu, în domeniul semiconductorilor de putere, calitatea stratului epitaxial omogen SiC determină în mod direct valoarea nominală a tensiunii de defalcare și rezistența la pornire a dispozitivelor MOSFET - ceva ce substraturile SiC în vrac nu pot realiza singure.

V. Probleme tehnice de cea mai mare preocupare pentru ingineri (FAQ)

(Următoarele întrebări sunt derivate din provocările tehnice comune întâmpinate de inginerii de procesare a liniei de producție de semiconductori în timpul proceselor reale de creștere epitaxială)

Î1: Dacă particulele de particule cresc brusc în timpul creșterii epitaxiale, în afară de scurgerile din cameră, ce alte zone ușor de trecut cu vederea ar trebui investigate?

R: Aceasta este una dintre cele mai dificile situații neașteptate cu care se confruntă inginerii în timpul rulajelor de rutină. După confirmarea faptului că camera este etanșă, vă recomandăm să acordați prioritate investigației a trei „colțuri ascunse”:

1. Starea suprafeței susceptorului de grafit: Microfisurile sau zonele decojite din stratul de SiC pot elibera particule la temperaturi ridicate. Dacă susceptorul a fost folosit pentru mai mult de 1000 de rulări, vă recomandăm să îl înlocuiți imediat pentru testare - multe probleme legate de particule dispar după înlocuirea susceptorului cu unul care are un strat intact.

2. Tranzitorii de presiune în timpul comutării conductei de gaz: În sistemele MOCVD, fluctuațiile de presiune în momentul comutării sursei de gaz pot determina desprinderea produselor secundare de pe pereții interiori ai conductei. Vă recomandăm să inspectați curba de răspuns a regulatorului automat de presiune (APC) pentru a confirma dacă are loc depășirea presiunii.

3. Contaminanți de pe partea din spate a substratului: Dacă există praf fin sau reziduuri organice pe partea din spate a substratului înainte de a intra în cameră, acesta poate „migra” către stratul epitaxial din față la temperaturi ridicate – aceasta este problema cel mai frecvent trecută cu vederea.

Depanarea particulelor este în esență un proces de „eliminare”: începeți cu consumabilele cel mai frecvent înlocuite și urmăriți problema pas cu pas către părțile mai adânci ale camerei.

Î2: În epitaxia SiC, cât de îngustă este fereastra procesului pentru creșterea în trepte? Care sunt toleranțele pentru abaterile de temperatură și presiune?

R: Această întrebare atinge nucleul procesului de epitaxie SiC - creșterea în trepte necesită îndeplinirea simultană a trei condiții într-o fereastră extrem de îngustă: mobilitate suficientă a suprafeței, o barieră adecvată de nucleare la marginea treptei și suprimarea creșterii insulei tridimensionale.

Pe baza datelor practice de la liniile de producție în masă:

• Fereastra de temperatură: De obicei, între 1550°C și 1650°C, cu o fereastră efectivă de aproximativ ±15°C. Dacă temperatura este prea scăzută, rugozitatea suprafeței (RMS) se deteriorează brusc; dacă temperatura este prea mare, apar incluziuni polimorfe 3C-SiC.
• Fereastra de presiune: Controlat de obicei între 50 și 200 mbar, cu o fereastră efectivă de aproximativ ±20 mbar. Presiune excesivă → lungime redusă de migrare a suprafeței și coalescență în trepte; presiune insuficientă → scăderea suprasaturației vaporilor și o scădere semnificativă a ratei de creștere.

În aplicațiile practice de inginerie, majoritatea inginerilor de proces preferă să fixeze mai întâi temperatura și apoi să ajusteze presiunea pentru a găsi fereastra - deoarece camera răspunde mai rapid la schimbările de presiune, făcând-o potrivită pentru scanări rapide DOE (Design of Experiments).

Î3: Cum se determină ciclul de înlocuire pentru susceptorul de grafit în echipamentul MOCVD? Se bazează pe numărul de rulări sau pe inspecția vizuală?

R: Această problemă se referă în mod direct la echilibrul dintre randamentul procesului și costurile de producție și este un punct cheie atât pentru inginerii de linie de producție, cât și pentru factorii de decizie privind achizițiile.

Practica standard din industrie este o abordare cu două căi care combină „durata de viață a lotului” și „inspecția vizuală”:

• Durata de viață a lotului: Furnizorii oferă o durată de viață recomandată (de exemplu, susceptorii acoperiți cu SiC de la VETEK sunt recomandați pentru loturile Aixtron), derivat din testele de îmbătrânire accelerată bazate pe oboseala ciclului termic a acoperirii. Chiar dacă aspectul este normal, se recomandă înlocuirea susceptorului conform programului înainte de a atinge acest număr de lot pentru a reduce riscul de eșec brusc.

• Inspecție vizuală: După fiecare lot de procesare, inspectați vizual suprafața de acoperire cu SiC sau examinați-o la microscop. Dacă apare oricare dintre următoarele „steaguri roșii”, înlocuirea trebuie efectuată imediat - nu așteptați până la sfârșitul duratei de viață recomandate:

①Decojirea sau crăparea vizibilă a stratului;

② Petice decolorate cu un diametru >1 mm pe suprafață (indicând deteriorarea acoperirii și oxidarea substratului de grafit);

③ Variații recurente ale grosimii localizate în stratul epitaxial, cu condiția ca factorii de distribuție a fluxului de aer să fi fost excluși.

O practică inginerească larg validată este de a stabili ciclul de înlocuire la 80% din durata de viață recomandată de furnizor, în timp ce se stabilește o bază de date cu durata de viață a substratului prin fotografiarea și arhivarea aspectului fiecărui lot - această abordare evită atât casarea prematură (care provoacă deșeuri) cât și jocurile de noroc până la ultimul cuptor, care ar putea duce la deșeuri la nivel de lot.

Î4: Când arcul sau urzeala napolitană epitaxială depășește specificațiile, acest lucru se datorează în primul rând substratului sau procesului epitaxial?

R: Aceasta este cea mai aprig dezbătută problemă de „atribuire a responsabilității” în rândul inginerilor în timpul întâlnirilor de analiză a randamentului. Răspunsul este: ambele contribuie, dar ponderea relativă variază în funcție de sistemul material:

O secvență pragmatică de depanare a problemelor de deformare: În primul rând, verificați datele de deformare primite ale substratului (raportul Cpk furnizorului) → Apoi, verificați uniformitatea temperaturii cuptorului epitaxial (calibrarea termocuplului) → În cele din urmă, ajustați rețeta procesului.

VI. Rezumat și recomandări de selecție

În rezumat, substratul servește drept „schelet și radiator”, în timp ce stratul epitaxial acționează ca „creier și mușchi”. Ambele sunt indispensabile:

Dacă vă concentrați pe cipuri logice standard sensibile la costuri sau pe dispozitive simple discrete, substraturile de siliciu de înaltă calitate și dimensiuni mari sunt suficiente pentru a vă satisface nevoile.

Dacă aplicația dvs. implică comunicații de înaltă frecvență, conversie de putere de înaltă tensiune sau fotodetecție de înaltă sensibilitate, atunci plachetele produse prin procese epitaxiale de precizie sunt cea mai bună alegere.

În industria de astăzi a producției de semiconductori, care urmărește în mod continuu soluții „mai rapide, mai mici și mai eficiente”, tehnologia epitaxială a devenit un instrument de bază pentru depășirea limitelor fizice ale Legii lui Moore.
