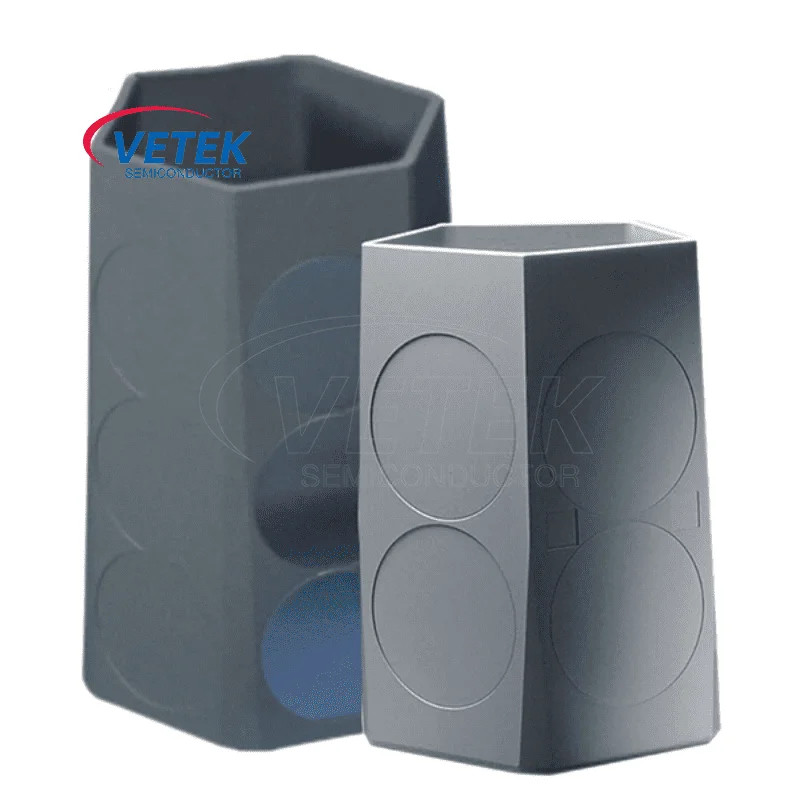

Susceptor de butoi acoperit cu CVD

Vetek Semiconductor CVD SIC Susceptor acoperit de butoaie este adaptat pentru procesele epitaxiale în fabricarea semiconductorilor și este o alegere ideală pentru îmbunătățirea calității și randamentului produsului. Această bază de susceptitori de grafit de acoperire SIC adoptă o structură solidă de grafit și este acoperită cu precizie cu un strat SIC prin procesul de CVD, ceea ce îl face să aibă o conductivitate termică excelentă, rezistență la coroziune și rezistență la temperaturi ridicate și poate face efectiv să facă față mediului dur în timpul creșterii epitaxiale.

Materialul și structura produsului

CVD SIC Barrel Susceptor este o componentă de susținere în formă de barjă formată prin acoperirea carburii de siliciu (SIC) pe suprafața unei matrice de grafit, care este utilizată în principal pentru transportarea substraturilor (cum ar fi SI, SIC, GAN Wafers) în echipamentele CVD/MOCVD și oferă un câmp termic uniform la temperaturi de înaltă temperatură.

Structura butoiului este adesea utilizată pentru procesarea simultană a mai multor napolitane pentru a îmbunătăți eficiența creșterii stratului epitaxial prin optimizarea distribuției fluxului de aer și a uniformității câmpului termic. Proiectarea ar trebui să țină cont de controlul căii de curgere a gazelor și a gradientului de temperatură.

Funcții de bază și parametri tehnici

Stabilitatea termică: este necesară menținerea stabilității structurale într -un mediu de temperatură ridicată de 1200 ° C pentru a evita deformarea sau fisurarea tensiunii termice.

INERTIA CHIMICĂ: Acoperirea SIC trebuie să reziste la eroziunea gazelor corozive (cum ar fi H₂, HCL) și reziduurilor organice metalice.

Uniformitatea termică: abaterea distribuției temperaturii trebuie controlată în ± 1% pentru a asigura grosimea stratului epitaxial și uniformitatea de dopaj.

Cerințe tehnice de acoperire

Densitate: acoperiți complet matricea grafitului pentru a preveni penetrarea gazelor care duce la coroziunea matricială.

Rezistența legăturii: trebuie să treceți testul ciclului de temperatură ridicat pentru a evita acoperirea acoperirii.

Materiale și procese de fabricație

Selectarea materialelor de acoperire

3C-SIC (β-SIC): Deoarece coeficientul său de expansiune termică este aproape de grafit (4,5 × 10⁻⁶/℃), a devenit materialul de acoperire mainstream, cu conductivitate termică ridicată și rezistență la șoc termic.

Alternativă: Acoperirea TAC poate reduce contaminarea sedimentelor, dar procesul este complex și costisitor.

Metoda de pregătire a acoperirii

Depunerea de vapori chimici (CVD): o tehnică de mainstream care depune SIC pe suprafețele grafitului prin reacția la gaz. Acoperirea este densă și se leagă puternic, dar durează mult timp și necesită tratamentul gazelor toxice (cum ar fi SIH₄).

Metoda de încorporare: Procesul este simplu, dar uniformitatea de acoperire este slabă, iar tratamentul ulterior este necesar pentru a îmbunătăți densitatea.

Starea pieței și progresul localizării

Monopolul internațional

Olandeză Xycard, SGL din Germania, Toyo Carbon din Japonia și alte companii ocupă peste 90% din cota globală, conducând piața de ultimă generație.

Descoperire tehnologică internă

Semixlab a fost în conformitate cu standardele internaționale în tehnologia de acoperire și a dezvoltat noi tehnologii pentru a împiedica eficient acoperirea.

Pe materialul de grafit, avem o cooperare profundă cu SGL, Toyo și așa mai departe.

Cazul de aplicare tipic

Creștere epitaxială GAN

Transportați substratul de safir în echipamente MOCVD pentru depunerea filmului GaN a dispozitivelor LED și RF (cum ar fi hemts) pentru a rezista la atmosfera NH₃ și TMGA 12.

Dispozitiv de alimentare SIC

Susținerea substratului SIC conductor, stratul de creștere epitaxială SIC pentru fabricarea dispozitivelor de înaltă tensiune, cum ar fi MOSFETS și SBD, necesită o durată de viață de bază de peste 500 de cicluri 17.

Date SEM ale structurii de cristal de filme de acoperire a CVD SIC:

Proprietăți fizice de bază ale acoperirii CVD SIC:

Semiconductor Magazine susceptatoare de butoaie acoperite cu CVD SIC:
