De ce este acoperit cu grafit cu carbură de siliciu pentru epitaxia semiconductoare?

În epitaxia semiconductoare, grafitul este rareori selectat pur și simplu pentru că poate rezista la temperaturi ridicate. Valoarea sa reală constă în combinația dintre prelucrabilitatea, răspunsul termic, comportamentul electric și capacitatea de a forma componente complexe ale reactoarelor, cum ar fi susceptori de butoi, susceptori de clătite, suporturi pentru o singură placă și purtători MOCVD. Cu toate acestea, aceeași suprafață de grafit care oferă aceste avantaje nu este întotdeauna potrivită pentru expunerea directă și repetată la mediul de epitaxie. Acesta este motivul pentru care multe componente critice din grafit sunt protejate cu un densacoperire cu carbură de siliciu depusă prin vapori chimici, creând ceea ce este descris în mod obișnuit caGrafit acoperit cu SiC.

Conceptul de inginerie este simplu, dar important: corpul din grafit asigură platforma structurală și termică, în timp ce stratul CVD SiC devine suprafața de proces. Componenta rezultată trebuie, prin urmare, să fie considerată ca un sistem de materiale integrat, mai degrabă decât ca grafit cu un strat protector opțional.

De ce grafitul rămâne important în reactoarele de epitaxie

Un susceptor de epitaxie efectuează mult mai multă muncă decât pur și simplu ținerea unei napolitane. Stabilește poziția mecanică a plachetei, participă la transferul de căldură și, în funcție de proiectarea reactorului, interacționează cu rotația, încălzirea prin inducție și fluxul de gaz. Micile modificări ale adâncimii buzunarului, planeității, profilului suprafeței sau comportamentului termic pot schimba mediul local al plachetei și, în cele din urmă, pot influența uniformitatea epitaxiale.

Această cerință explică utilizarea continuă a grafitului cu granulație fină și izostatică. Grafitul poate fi prelucrat cu precizie în geometrii care ar fi considerabil mai dificil sau mai costisitor de fabricat din multe materiale ceramice dense. De asemenea, oferă caracteristici termice și electrice compatibile cu mai multe concepte de reactoare cu perete fierbinte și încălzite prin inducție.

Pentru silicon comercial șiepitaxie SiC, SGL Carbon identifică grafitul izostatic de înaltă rezistență ca material de bază pentru susceptorii acoperiți și observă că calitatea materialului susceptor are o influență directă asupra calității stratului epitaxial. Toleranțele dimensionale strânse, acoperirea omogenă și puritatea sunt, prin urmare, tratate ca cerințe conexe, mai degrabă decât ca specificații independente.

Dificultatea este că un material adecvat pentru construirea corpului termic nu este neapărat suprafața optimă pentru contactul cu atmosfera procesului. Această distincție este motivul fundamental pentru aplicarea carburei de siliciu.

De ce Bare Graphite nu este o suprafață ideală pentru proces

A componentă goală de grafitfuncționează într-un mediu care conține temperaturi ridicate, gaze precursoare reactive și încălzire și răcire repetate. În aceste condiții, suprafața poate deveni treptat parte a chimiei reactorului.

În epitaxia cu carbură de siliciu, această problemă este deosebit de clară. Lucrările publicate despre SiC CVD pe bază de clorură descriu susceptori de grafit acoperiți cu SiC special pentru a preveni eliberarea impurităților și a hidrocarburilor suplimentare din grafitul fierbinte în timpul creșterii. Aceeași lucrare raportează că degradarea stratului de SiC la punctele fierbinți poate afecta reproductibilitatea de la rulare la rulare, ilustrând faptul că starea suprafeței susceptorului poate deveni parte a procesului în sine.

Riscul este prin urmare mai larg decât simpla oxidare. Expunerea directă poate duce la atac chimic, rugosire progresivă a suprafeței, eliberare de particule, expunerea de urme de impurități sau reacții nedorite între grafit și gazul de proces. Ciclurile de curățare pot introduce un alt mecanism de stres, deoarece aceeași componentă trebuie să supraviețuiască în mod repetat atât chimiei de depunere, cât și chimiei de curățare a camerei.

Pentru producția de semiconductori, acest lucru creează o buclă de feedback nedorită. Degradarea suprafeței modifică starea susceptorului; un susceptor în schimbare poate modifica granița chimică și termică locală în jurul plachetei; iar o limită în schimbare poate reduce repetabilitatea procesului.

Prin urmare, scopul acoperirii cu grafit nu este doar de a face piesa „mai rezistentă la coroziune”. Este pentru a păstralimita orientată spre proces mai stabilă în timp.

CVD SiC ca interfață funcțională între grafit și proces

O acoperire CVD SiC creează o suprafață densă de carbură de siliciu peste corpul de grafit prelucrat. Acoperirile comerciale de SiC sunt de obicei depuse prin depunere chimică de vapori la temperaturi peste aproximativ 1.200°C. SGL Carbon raportează temperaturi tipice de depunere de 1.200–1.300°C și subliniază în mod specific faptul că comportamentul de expansiune termică a substratului de grafit ar trebui să fie potrivit cu stratul de acoperire pentru a minimiza stresul termic.

Odată depus, stratul de SiC acționează ca o interfață funcțională între grafit și atmosfera reactorului. Rezistența sa chimică reduce atacul direct asupra carbonului subiacent. Densitatea sa limitează expunerea directă a grafitului la mediul procesului. Puritatea sa ridicată oferă o suprafață mai controlată aproape de plachetă, iar integritatea sa mecanică ajută la reducerea generării de particule legate de eroziune.

Aceste avantaje depind de faptul că stratul de acoperire rămâne intact. O acoperire cu uniformitate slabă a grosimii, găuri locale, tensiuni reziduale sau aderență slabă se poate crăpa sau delamina în cele din urmă. Când se întâmplă acest lucru, grafitul este expus din nou și funcția de protecție se pierde local.

Din acest motiv, grosimea acoperirii în sine nu este o măsură de calitate semnificativă. Parametrii de inginerie mai utili sunt combinația depuritatea, densitatea, rugozitatea suprafeței, uniformitatea grosimii, microstructura, compatibilitatea substratului și integritatea interfeței.

Mersen urmează aceeași abordare material-sistem în ghidarea echipamentelor semiconductoare. Descrie grafitul ultra-pur acoperit cu SiC pentru epitaxie și MOCVD și evidențiază în mod specific compatibilitatea CTE între grafit și carbură de siliciu ca o condiție pentru integritatea acoperirii pe termen lung.

În termeni practici, componenta ideală nu este cea cu cel mai gros strat de SiC. Este cea în care calitatea de grafit, arhitectura acoperirii, toleranțele de prelucrare și condițiile de operare sunt suficient de bine adaptate pentru a rămâne stabile prin cicluri repetate de proces.

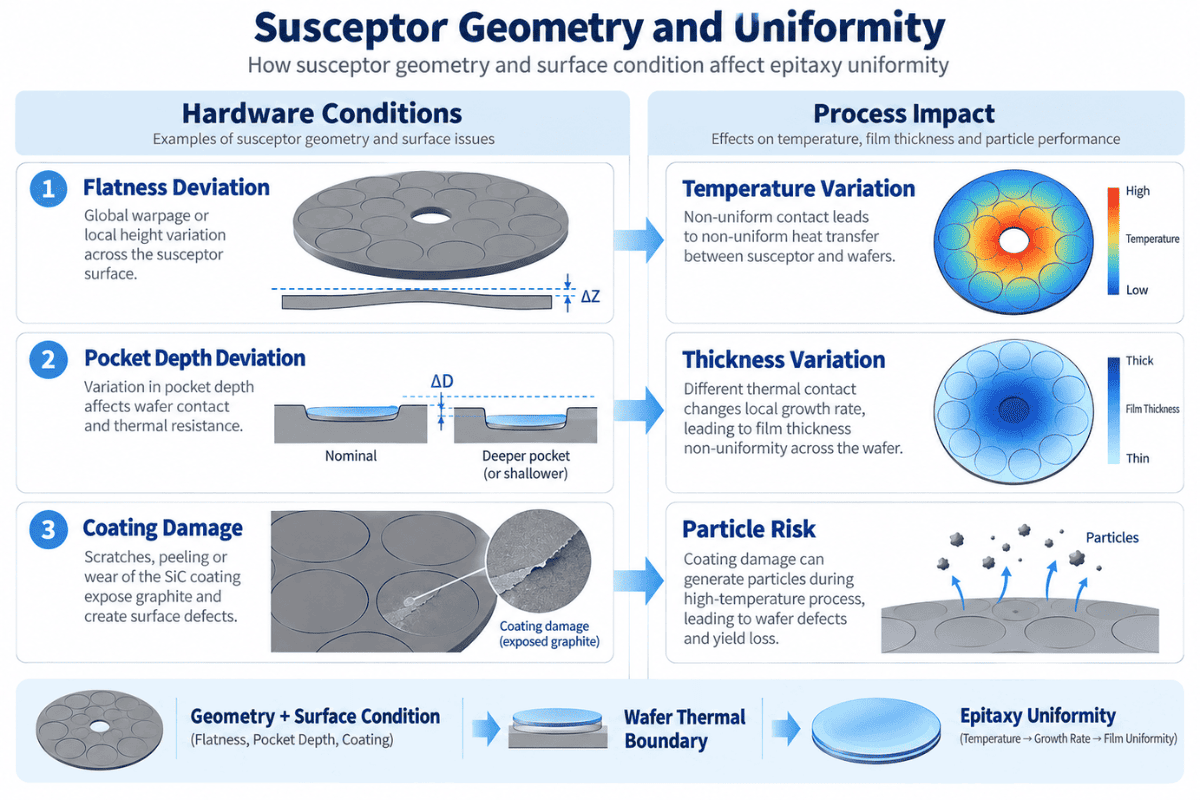

Cum afectează geometria susceptorului și planeitatea uniformitatea temperaturii plachetei?

Valoarea unui susceptor acoperit cu SiC devine mai clară atunci când componenta este privită ca parte a câmpului termic, mai degrabă decât doar ca un consumabil.

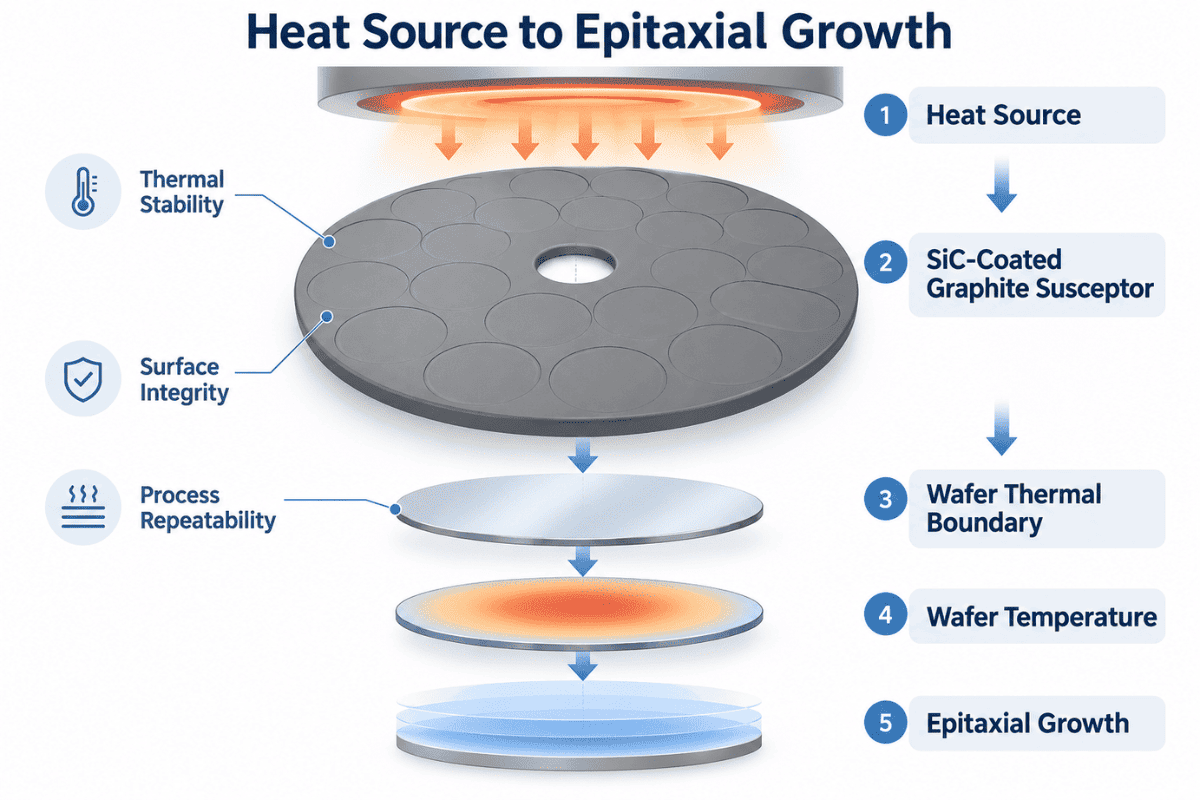

Calea energetică într-un sistem de epitaxie simplificată poate fi reprezentată ca:

Sursă de căldură → Susceptor de grafit acoperit cu SiC → Limită termică a plachetei → Temperatura plachetei → Creștere epitaxială

Fiecare interfață contează. Dacă susceptorul devine distorsionat, dacă buzunarele își schimbă dimensiunea, dacă depozitele se acumulează neuniform sau dacă acoperirea eșuează local, condițiile experimentate de plachetă se pot schimba chiar și atunci când rețeta nominală a reactorului rămâne neschimbată.

Acesta este motivul pentru care prelucrarea de precizie și calitatea acoperirii sunt strâns legate. SGL Carbon subliniază profilul de buzunar, planeitatea, finisarea suprafeței, puritatea și acoperirea omogenă SiC pentru susceptorii de epitaxie din siliciu și, de asemenea, leagă proprietățile susceptorului de calitatea stratului epitaxial.

O relație similară există în MOCVD. Purtătorii de plachete rotesc substraturile printr-un câmp termic și precursor controlat, iar comportamentul termic al purtătorului contribuie la distribuția temperaturii plachetei. SGL Carbon observă că grafitul de înaltă puritate, acoperirile omogene SiC și toleranțele dimensionale strânse sunt utilizate pentru a controla performanța purtătorului în aplicațiile MOCVD legate de LED și GaN.

Prin urmare, ar fi inexact să pretindem că acoperirea cu SiC singură „îmbunătăţeşte randamentul epitaxial”. Concluzia inginerească mai sigură este că o componentă de grafit acoperită cu SiC stabilă, bine proiectată, ajută la menținereacondițiile limită termice, chimice și de contaminarenecesare pentru epitaxie repetabilă.

Această distincție este importantă atât pentru acuratețea tehnică, cât și pentru calificarea furnizorului.

De ce cerințele diferă între siliciu și epitaxia SiC

Conceptul de material de bază este similar pentru epitaxia cu siliciu și SiC, dar severitatea mediului de operare este diferită.

În epitaxia cu siliciu, susceptorii acoperiți de înaltă puritate trebuie să mențină acuratețea dimensională, uniformitatea termică și o suprafață curată a procesului. Furnizorii comerciali pun un accent puternic pe planeitatea, geometria buzunarului, toleranța de prelucrare și omogenitatea acoperirii, deoarece susceptorul face parte din sistemul de încălzire a plachetelor.

Epitaxia SiC plasează de obicei un stres termic și chimic mai mare asupra zonei fierbinți. Creșterea SiC pe bază de clorură, de exemplu, poate funcționa la temperaturi de aproximativ 1.570°C în studiile publicate pe reactoare. În astfel de condiții, degradarea acoperirii la punctele fierbinți localizate devine deosebit de relevantă, deoarece modificările suprafeței susceptor pot afecta reproductibilitatea pe mai multe rulări.

Prin urmare, întrebarea potrivită nu este dacă acoperirea cu SiC este „mai bună” pentru un proces decât pentru altul. Întrebarea corectă este dacă arhitectura acoperirii este compatibilă cu cea actualătemperatura, chimia gazelor, ciclul termic, metoda de curățare și geometria componentelor.

Aceeași logică se aplică atunci când se evaluează acoperiri alternative, cum ar fi TaC sau când se iau în considerare componente solide SiC. Selectarea materialelor ar trebui să urmeze mediul procesului, mai degrabă decât o ierarhie generică a materialelor.

Specificarea grafitului acoperit cu SiC ca componentă de inginerie

O specificație semnificativă din punct de vedere tehnic începe mai degrabă cu reactorul decât cu acoperirea.

Furnizorul trebuie să înțeleagă procesul de epitaxie, configurația reactorului, dimensiunea plachetei, geometria componentelor, temperatura de funcționare, gazele de proces și chimia de curățare înainte de a defini cerințele pentru grafit și acoperire. Desenul componentei trebuie apoi să stabilească geometria buzunarului, planeitatea, dimensiunile critice și finisarea suprafeței. Numai după ce aceste cerințe sunt înțelese ar trebui finalizate criteriile de grosime, uniformitate, rugozitate și inspecție a stratului de acoperire.

Această abordare schimbă cererea de cerere de la o cerere de mărfuri—

„Citatul aSusceptor de grafit acoperit cu SiC.”

— la o specificație de inginerie construită în jurul procesului propriu-zis.

Pentru componentele de epitaxie, obiectivul nu este pur și simplu de a maximiza durata de viață a acoperirii. Obiectivul este de a menține o componentă care susținetemperatura stabilă a plachetei, contaminare controlată, risc scăzut de particule, consistență dimensională și condiții de creștere repetabilepe toată perioada de serviciu prevăzută.

FAQ

1. De ce grafitul este acoperit cu carbură de siliciu în epitaxie?

Grafitul oferă prelucrabilitate și caracteristici termice utile, în timp ce CVD SiC oferă o suprafață de procesare stabilă din punct de vedere chimic, de înaltă puritate. Combinația permite susceptorilor complexi de grafit să funcționeze în medii de semiconductoare solicitante.

2.De ce nu folosiți grafit gol?

Grafitul nu poate interacționa cu gazele reactive, poate expune impurități, poate deveni rugos sau poate genera particule în timp. Un strat dens de SiC separă grafitul de atmosfera procesului.

3. Acoperirea SiC elimină contaminarea?

Nu. Reduce riscul de contaminare legat de grafit atunci când acoperirea rămâne intactă, dar contaminarea poate proveni și din gaze, suprafețe ale camerei, depozite, manipulare și alte componente ale reactorului.

4. Acoperirea SiC afectează performanța termică?

Da. Acoperirea, substratul de grafit, geometria componentelor și starea suprafeței influențează împreună limita termică dintre susceptor și plachetă. Prin urmare, acoperirea trebuie evaluată ca parte a componentei complete.

5.Ce informații ar trebui incluse într-o cerere de cerere?

Un RFQ util ar trebui să includă modelul de reactor, tipul de proces, dimensiunea plachetei, desenul componentei, temperatura de funcționare, gazele de proces și de curățare, cerințele de grafit, specificațiile de acoperire, toleranțe critice, finisarea suprafeței, criteriile de inspecție și cantitatea necesară.

Referințe

1. SGL Carbon. Susceptori și componente din grafit pentru epitaxia siliciului și SiC.

2. SGL Carbon. Acoperire SIGRAFINE® SiC.

3. Mersen. Echipamente de proces cu semiconductori — Grafit ultra-pur acoperit cu carbură de siliciu. Pedersen, H. şi colab. Creșterea epitaxiei SiC folosind CVD pe bază de clorură. Journal of Crystal Growth.
