Creuzet cu trei petale de grafit

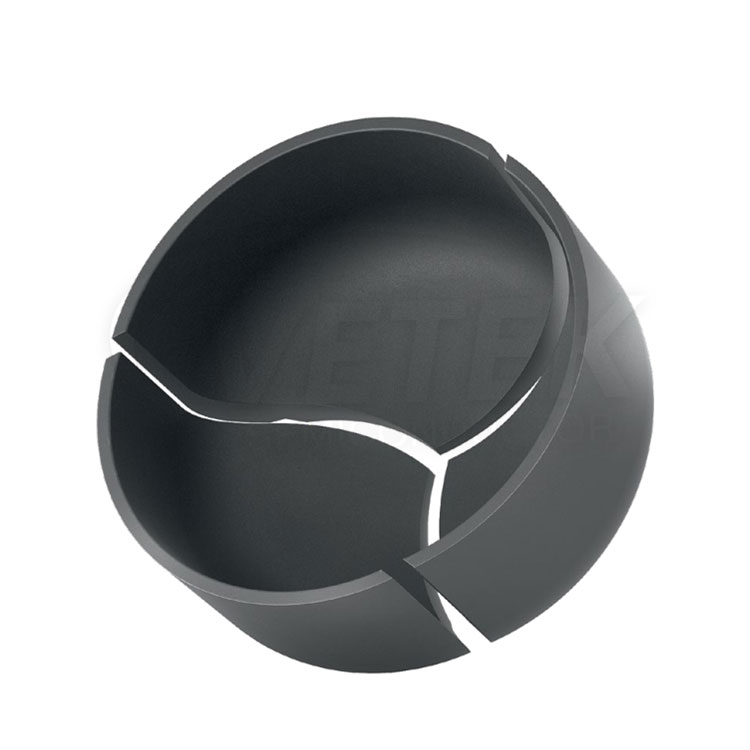

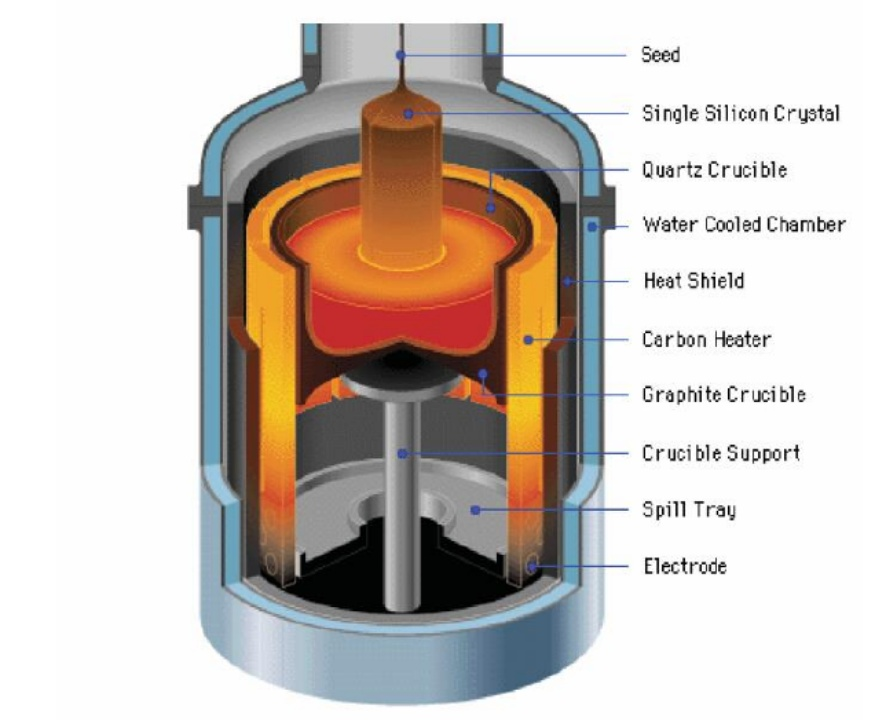

Creuzetul de grafit cu trei petale Vetek Semiconductor conceput pentru procesul de creștere al siliconului monocristalin prin metoda CZ, creuzetul de grafit cu structură cu trei petale este confecționat din material izostatic de înaltă puritate de grafit. Prin structura inovatoare cu trei petale, creuzetul tradițional integrat poate rezolva în mod eficient dificultățile de demontare, concentrația de stres termic și alte puncte de durere din industrie și este utilizat pe scară largă în napolitane fotovoltaice de siliciu, napolitane cu semiconductor și alte câmpuri de fabricație de înaltă performanță.

Repere de bază ale procesului

1. Tehnologia de procesare a grafitului ultra-precizie

Puritatea materialului: utilizarea substratului de grafit presat izostatic cu conținut de cenușă <5ppm dacă este necesar și, în general, ＜ 10 ppm pentru a asigura poluarea zero în procesul de topire a siliciului

Consolidarea structurală: după ce a fost grafitizat la 2200 ℃, rezistența de îndoire este ≥45MPa, iar coeficientul de expansiune termică este ≤4.6 × 10⁻⁶/℃

Tratament la suprafață: 10-15 μm acoperire de carbon pirolitic este depusă prin procesul de CVD pentru a îmbunătăți rezistența la oxidare (pierderea în greutate <1.5%/100h@1600℃).

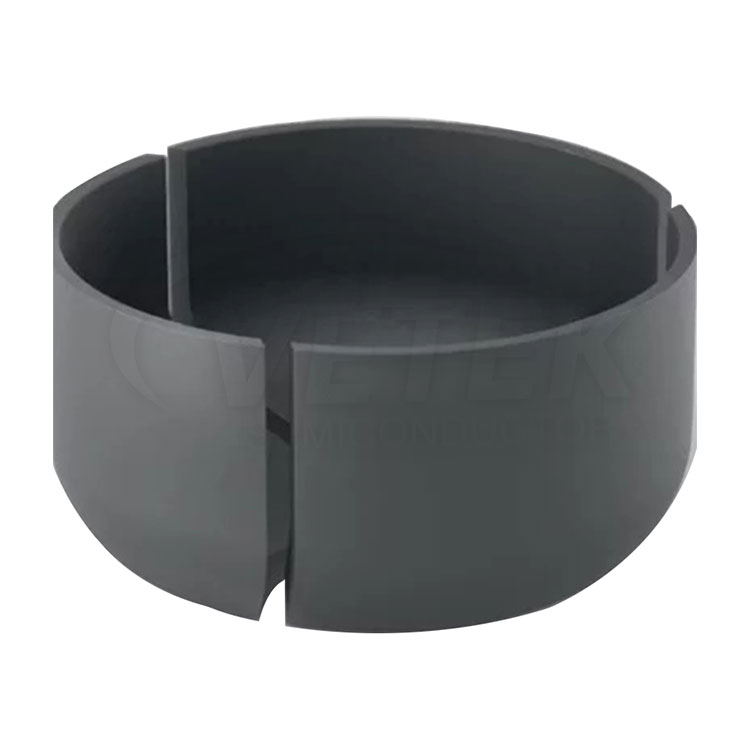

2. Proiectare inovatoare a structurii cu trei petale

Ansamblu modular: Echipartiție de 120 ° Structura cu trei lobe, instalarea și eficiența de demontare a crescut cu 300%

Proiectarea eliberării stresului: Structura împărțită dispersează eficient stresul de expansiune termică și extinde durata de viață la peste 200 de cicluri

Precision Fit: Decalajul dintre supape este <0,1 mm, iar adezivul ceramic la temperatură ridicată asigură scurgeri zero în procesul de topire a siliciului

3. Servicii de procesare personalizate

Suport φ16 "-φ40" Personalizare completă, Control toleranță la grosimea peretelui ± 0,5mm

Structura densității gradientului 1,83g/cm³ poate fi selectată pentru a optimiza distribuția câmpului termic

Oferiți procese cu valoare adăugată, cum ar fi acoperirea compozită cu nitrură de bor și consolidarea marginilor metalice de reniu

Scenariu tipic pentru aplicare

Industria fotovoltaică

Draw continuu de tijă de siliciu monocristalin: Potrivit pentru producția de placă de siliciu de dimensiuni mari G12, suport ≥500 kg capacitate de încărcare

Baterie de topcon n-tip: migrația ultra-scăzută garantează durata de viață a minorității> 2ms

Modernizarea câmpului termic: compatibilă cu modelele de cuptor cu un singur cristal cu un singur cristal (PVI, Ferrotec etc.)

Fabricarea semiconductorilor

8-12 inci semiconductor de calitate monocristalină Creștere a siliciului: îndepliniți cerințele de curățenie semi-standard de clasă-10

Cristale speciale dopate: control precis al uniformității distribuției de bor/fosfor

Semiconductor de a treia generație: proces compatibil de pregătire a cristalului SIC compatibil

Domeniul de cercetare științifică

Cercetarea și dezvoltarea napolitanelor de siliciu ultra-subțire pentru celulele solare spațiale

Testul de creștere a noilor materiale de cristal (germaniu, arsenidă de galiu)

Cercetarea parametrilor limită (3000 ℃ experiment de topire a temperaturii ultra-înalte)

Sistem de asigurare a calității

Certificare ISO 9001/14001 Dual System

Oferiți un raport de testare materială pentru clienți (analiza compoziției XRD, microstructura SEM)

Sistem de trasabilitate întreg proces (marcaj laser + stocare blockchain)
