Ce este o barcă de napolitană ceramică SiC? Specificații, materiale și aplicații

În procesele semiconductoare la temperatură înaltă, manipularea, susținerea și tratarea termică a plachetelor se bazează pe o componentă specială de susținere - barca napolitană. Pe măsură ce temperaturile procesului cresc și cerințele de curățenie și control al particulelor cresc, bărcile tradiționale cu napolitană de cuarț dezvăluie treptat probleme precum durata de viață scurtă, ratele mari de deformare și rezistența scăzută la coroziune.Barci ceramice cu carbură de siliciu (SiC).au apărut în acest context și au devenit un purtător cheie în echipamentele de procesare termică de ultimă generație.

Carbura de siliciu (SiC) este un material ceramic de inginerie care combină duritate ridicată, conductivitate termică ridicată și stabilitate chimică excelentă.ceramica SiC, formată prin sinterizarea la temperatură înaltă, nu numai că prezintă o rezistență superioară la șocuri termice, dar și menține structura și dimensiunea stabile în medii oxidante și corozive. Ca rezultat, atunci când este fabricat sub formă de barcă de napolitană, poate suporta în mod fiabil procese la temperatură înaltă, cum ar fi difuzia, recoacere și oxidare, făcându-l deosebit de potrivit pentru procesele termice care funcționează la temperaturi peste 1100°C.

1. Ce este o barcă de napolitană ceramică SiC?

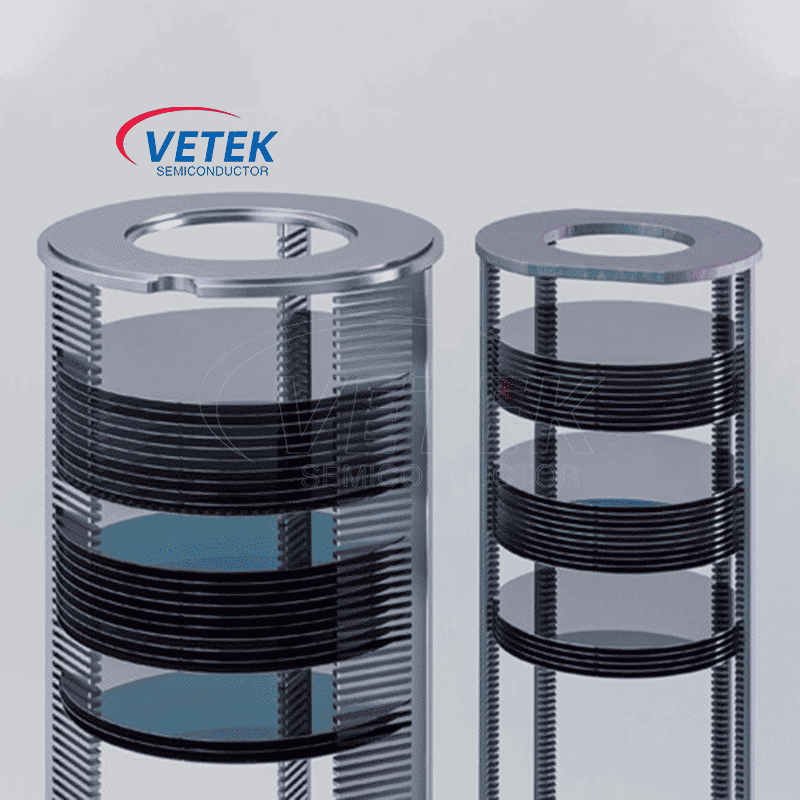

Structura bărcilor napolitane este de obicei proiectată cu o configurație de grilă paralelă, multistratificată, capabilă să țină zeci sau chiar sute de napolitane simultan. Avantajele ceramicii SiC în controlul coeficienților de dilatare termică le fac mai puțin predispuse la deformare termică sau microcracare în timpul proceselor de accelerare și declinare la temperaturi ridicate. În plus, conținutul de impurități metalice poate fi strict controlat, reducând semnificativ riscurile de contaminare la temperaturi ridicate. Acest lucru le face foarte potrivite pentru procese care sunt extrem de sensibile la curățenie, cum ar fi producția de dispozitive de alimentare, MOSFET-uri SiC, MEMS și alte produse.

2. Cuarț vs SiC vs Napolitană de grafit: comparație de materiale

În comparație cu bărcile tradiționale cu napolitană de cuarț, bărcile cu napolitană ceramică cu carbură de siliciu au, de obicei, o durată de viață de 3-5 ori mai mare în condiții de ciclu termic frecvent la temperatură ridicată. Rigiditatea lor mai mare și rezistența la deformare permit o aliniere mai stabilă a plachetelor, ceea ce ajută la îmbunătățirea randamentului. Mai important, materialele SiC mențin modificări dimensionale minime în timpul ciclurilor frecvente de încălzire și răcire, reducând ciobirea marginilor plachetei sau scurgerea particulelor cauzate de deformarea barcii de napolitană.

3. Tipuri de materiale pentru bărci cu carbură de siliciu

Nu toate barcile cu napolitană SiC sunt fabricate din aceeași calitate ceramică. Rute de fabricație diferite produc microstructuri și caracteristici de performanță distincte.

3.1 Carbură de siliciu recristalizată (RSiC)

SiC recristalizat este utilizat în componentele ceramice de înaltă temperatură. În funcție de grad, poate prezenta o porozitate deschisă semnificativă, care trebuie luată în considerare atunci când se evaluează contaminarea, curățarea și compatibilitatea cu procesele.

3.2 Carbură de siliciu sinterizată (SSiC)

SiC sinterizat fără presiune poate oferi o structură ceramică densă cu duritate ridicată, rezistență mecanică și performanță termică bună. Proprietățile reale depind de formulare, procesul de sinterizare și calitatea materialului.

3.3 Carbură de siliciu legată de reacție (RBSiC / SiSiC)

SiC legat de reacție conține în general o fază reziduală de siliciu. Acest lucru poate influența temperatura maximă de serviciu și compatibilitatea chimică, astfel încât limitele sale de funcționare nu trebuie presupuse a fi identice cu cele ale RSiC sau SSiC.

3.4 Purtători de napolitane de grafit acoperite cu SiC

Un suport de napolitană de grafit acoperit cu SiC este o construcție diferită de o barcă monolitică de napolitană ceramică SiC.

Utilizează un substrat de grafit protejat de un strat de SiC depus. Astfel de proiecte pot oferi avantaje în medii specifice de procesare termică, dar integritatea acoperirii, marginile expuse și contaminarea potențială trebuie evaluate.

4. Perspective viitoare

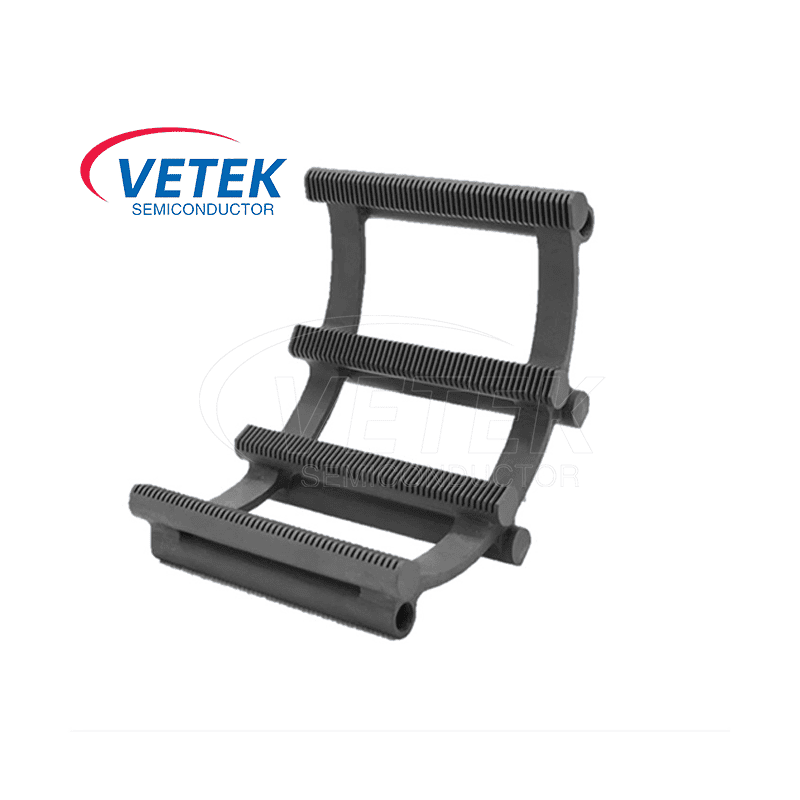

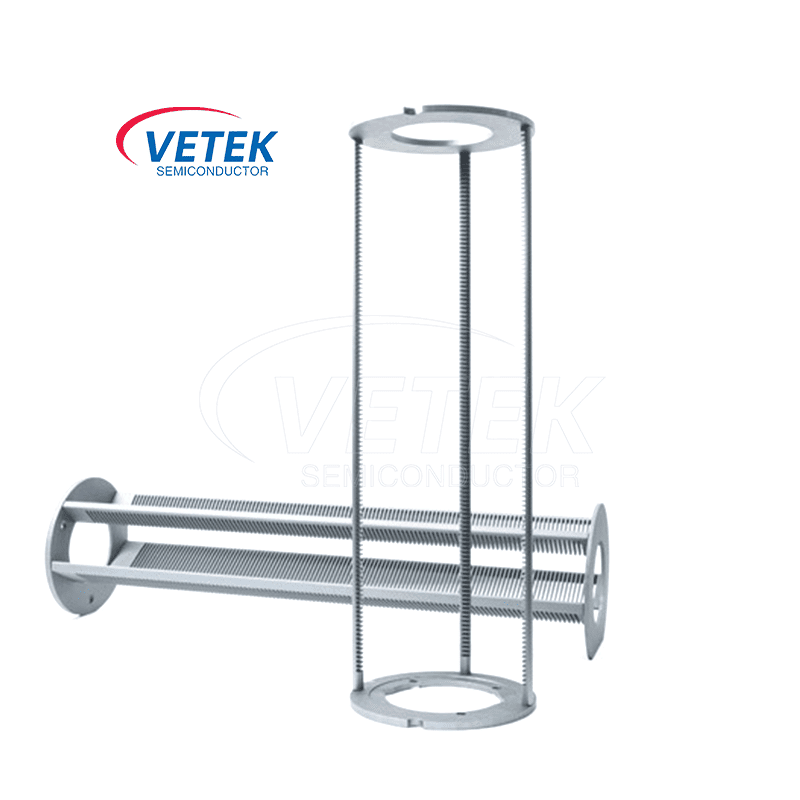

În aplicațiile industriale, barcile ceramice cu carbură de siliciu devin treptat alegerea preferată pentru producătorii de echipamente de ultimă generație în procesele de procesare termică, de la dispozitive tradiționale de siliciu la materiale semiconductoare de a treia generație. Acestea nu sunt potrivite numai pentru diferite echipamente de procesare termică, cum ar fi cuptoarele cu tuburi verticale și cuptoarele de oxidare orizontale, dar performanța lor stabilă în medii cu temperatură înaltă, foarte corozive oferă, de asemenea, garanții mai puternice pentru consistența procesului și capacitatea echipamentului.

Popularizarea treptată a bărcilor cu napolitană ceramică cu carbură de siliciu marchează accelerarea materialelor ceramice avansate care pătrund în componentele suport de bază ale echipamentelor semiconductoare. În comparație cu materialele tradiționale de cuarț, avantajele lor în ceea ce privește stabilitatea la temperaturi ridicate, rigiditatea structurală și rezistența la oboseală termică oferă o bază materială fiabilă pentru evoluția continuă a temperaturilor mai ridicate și a ferestrelor de proces mai stricte. În prezent, bărcile cu napolitană ceramică cu carbură de siliciu de 6 inci și 8 inci sunt utilizate pe scară largă în procesele de tratare termică de producție în masă a dispozitivelor de putere din industria semiconductoarelor.

Specificația de 12 inchi este introdusă treptat în procesele de vârf și liniile de producție avansate, devenind o direcție importantă pentru următoarea fază de colaborare cu echipamente și materiale. În același timp, bărcile cu napolitană de 2-4 inch continuă să joace un rol în platformele de cercetare și scenarii de proces specifice, cum ar fi procesarea substratului LED și verificarea procesului. Bărcile cu napolitane ceramice cu carbură de siliciu vor demonstra avantaje mai mari în ceea ce privește stabilitatea, controlul dimensiunii și capacitatea napolitanelor, conducând la evoluția continuă a tehnologiei materialelor ceramice aferente.

Întrebări frecvente

1. Care este funcția principală a unei barci cu napolitană?

O barcă de napolitană ține napolitanele semiconductoare în poziții distanțate cu precizie în timpul procesării cuptorului. Principalele sale funcții sunt suportul mecanic, alinierea plachetelor și compatibilitatea cu mediul de proces termic și chimic.

2. Care este diferența dintre o barcă cu napolitană SiC și o barcă cu napolitană de cuarț?

Barcile cu napolitană ceramică SiC oferă, în general, o conductivitate termică mai mare și o capacitate mecanică mai mare la temperatură înaltă pentru clase adecvate. Barcile cu napolitană de cuarț au o expansiune termică mult mai mică și sunt utilizate pe scară largă în procesele de cuptoare cu semiconductori curate. Materialul preferat depinde de condițiile de funcționare.

3. La ce temperatură poate rezista o barcă de napolitană ceramică SiC?

Nu există o limită unică de temperatură pentru toate barcile cu napolitană ceramică SiC. Temperatura maximă de funcționare depinde de gradul de SiC, atmosfera cuptorului, sarcina mecanică, durata expunerii și ciclul termic. Componenta finită trebuie să fie calificată pentru condițiile de proces prevăzute.

4. Sunt bărcile cu napolitană SiC potrivite pentru difuzie și oxidare?

Da, bărcile de napolitană ceramică SiC selectate și calificate corespunzător pot fi utilizate în aplicații de difuzie și oxidare. Trebuie verificate chimia materialului, curățenia suprafeței, designul mecanic și compatibilitatea cu gazele de proces.

5. Pot fi personalizate barcile ceramice SiC?

Barcile de napolitană pot fi proiectate pentru diferite configurații ale cuptorului, dimensiuni ale plăcilor, număr de sloturi, pasuri și geometrii de susținere, sub rezerva fezabilității producției și validării designului.

6. Care este diferența dintre barcile de napolitană de grafit acoperite cu SiC și SiC?

Bărcile de napolitană ceramică solidă SiC folosesc un corp ceramic, în timp ce suporturile de grafit acoperite cu SiC folosesc un substrat de grafit cu un strat protector de SiC. Răspunsul lor termic, mecanismele de defecțiune, riscurile de contaminare și limitele de serviciu sunt diferite.

7. Ce cauzează generarea de particule în bărcile de napolitană?

Cauzele potențiale includ abraziunea mecanică, geometria necorespunzătoare a contactului plăcilor, acumularea de peliculă depusă, deteriorarea termică, defecte de suprafață și contaminarea în timpul manipulării sau curățării. Analiza cauzei principale ar trebui să ia în considerare materialul purtător și procesul real al cuptorului.
