Acoperiri CVD în epitaxia semiconductorilor: parametri de inginerie, selecție SiC/TaC și controlul defecțiunilor

Autor | Inginerul Nickwu | Inginer, Divizia Materiale Avansate, Vetek Semiconductor

Introducere: În epitaxie, un susceptor de grafit acoperit face parte din limita termică, chimică și de contaminare a reactorului. Valoarea sa nu constă doar în grosimea stratului de acoperire, ci în cât de constant piesa finită păstrează temperatura plachetei, stabilitatea suprafeței și repetabilitatea prin ciclurile de creștere și curățare.

1. Acoperirea CVD ca limită a procesului de epitaxie

Concluzie de bază: Chiar și cu temperatură, presiune și debit de gaz neschimbate, rugozitatea acoperirii, depunerile, geometria buzunarului sau degradarea interfeței pot modifica transferul de căldură și chimia suprafeței. Prin urmare, susceptorul acoperit trebuie tratat ca o componentă a reactorului critică pentru proces, nu ca un suport pasiv pentru plachetă.

Temperaturile tipice de creștere ilustrează sarcina: GaN MOCVD rulează adesea la 1000–1100°C, epitaxia Si în jurul valorii de 1050–1200°C și epitaxia SiC aproximativ 1500–1700°C. Temperatura plachetei depinde de puterea încălzitorului plus geometria susceptorului, emisivitate, adâncimea buzunarului, rotație și debitul de gaz.

MOCVD planetar folosește fluxul laminar și rotația purtătorului multiplu pentru a îmbunătăți grosimea, compoziția și uniformitatea dopajului.[1]

2. Parametrii de acoperire CVD SiC și TaC

Concluzie de bază: „Acoperire de 100 μm” nu este o specificație completă a semiconductorilor. Densitatea, puritatea, microstructura, rugozitatea, CTE, distribuția grosimii, aderența și controlul defectelor trebuie luate în considerare împreună, în special la buzunare, margini, găuri și caracteristici umbrite unde depunerea locală poate diferi.

Lanțul de inginerie este:

CVD temperatură / presiune / raport gaz → creșterea boabelor → densitate / rugozitate / stres → durata de viață a acoperirii.

Presiunea mai mare a crescut rugozitatea și porozitatea, în timp ce temperatura excesivă a produs structuri mai grosiere.[3]

3. Uniformitate termică și repetabilitate run-to-run

Concluzie de bază: O acoperire poate deveni inacceptabilă pentru proces înainte de a se decoji vizibil. Derivarea grosimii, recesiunea, depunerile sau modificarea rugozității pot modifica transferul de căldură și emisivitatea de la placă la susceptor, creând temperatură sau deplasare între rulare, în timp ce componenta încă pare intactă mecanic.

Echilibrul termic al napolitanelor:

Qtotal = Qconducție + Qradiație + Qconvecție

Susceptorul acoperit influențează acești termeni prin proprietățile materialului, starea suprafeței și geometrie. Adâncimea buzunarului contează, deoarece acumularea de acoperire modifică geometria finală a scaunului plachetei.

O acoperire nominală de 100 μm care variază în jurul unui buzunar poate modifica atât calea termică locală, cât și dimensiunile finale. Variația mică nu provoacă automat neuniformitate, dar adâncimea buzunarului după acoperire ar trebui să fie un CTQ.

În timpul producției:

depuneri de creștere + curățare + ciclu termic → deriva de rugozitate/emisivitate → deriva termică a limitei → deriva de temperatură a plachetei → deriva de rata de creștere/compoziție.

Prin urmare, durata de viață a componentei ar trebui definită de limitele procesului - nu doar de „fără spargere vizibilă”.

4. CVD SiC vs. CVD TaC Selecție

Concluzie de bază: CVD SiC este linia de bază practică pentru multe piese de epitaxie Si, GaN și SiC datorită maturității, purității și compatibilității cu grafitul. TaC devine atractiv atunci când temperatura extremă sau chimia bogată în Si face ca recesiunea SiC să fie mecanismul verificat de limitare a vieții.

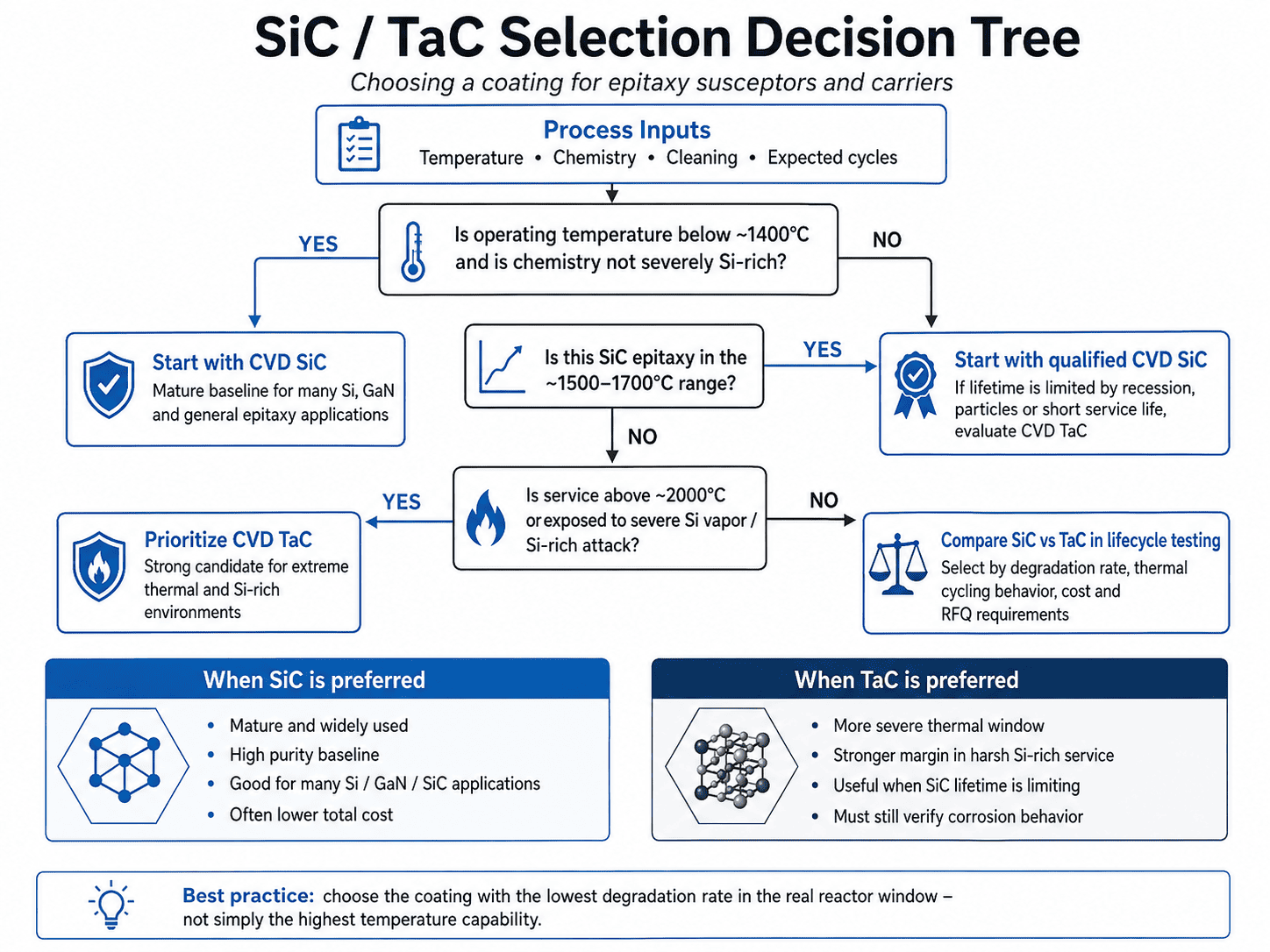

Arborele de decizie de selecțieT < ~1400°C și SiC compatibil chimic?

→ Da: calificați CVD SiC.

→ Nu: continua.

Epitaxie SiC la ~1500–1700°C?

→ Începeți cu SiC dovedit. Dacă domină recesiunea, particulele sau durata scurtă de viață, comparați TaC.

>2000°C sau expunere severă la vapori de Si?

→ Prioritizează evaluarea TaC.

TaC nu este invulnerabil chimic. La 1973 K în vapori de siliciu, CVD TaC a format produse de reacție TaSi₂/SiC; creșterea expunerii la Si a crescut adâncimea coroziunii și rugozitatea.[4] Prin urmare, selecția ar trebui să se bazeze pe rata de degradare în reactorul real, nu numai pe punctul de topire.

5. Mecanisme de defectare a acoperirii CVD

Concluzie de bază: Cele mai multe defecțiuni ale susceptorilor acoperiți apar din stresul termic cuplat, neuniformitatea depunerilor, recesiunea chimică și daunele de curățare sau manipulare. Analiza eșecului ar trebui să lege defectul vizibil de mecanismul său rădăcină și apoi de simptomul plachetei, în loc să se oprească la „peelingul acoperirii”.

O relație utilă stres termic de ordinul întâi este:

σ ≈ E × Δα × ΔT

unde E este modulul de acoperire, Δα diferența CTE acoperire/substrat și ΔT excursia termică. Acesta este motivul pentru care potrivirea grafitului CTE contează aproape la fel de mult ca puritatea acoperirii.

Buzunarele adânci, găurile și canelurile pot primi diferite precursori de transport:

Acoperire locală subțire/poroasă → atac termic/chimic → expunere la grafit → eroziune → particule → risc de defect al plăcilor.

Prin urmare, o componentă poate ajunge la sfârșitul duratei de viață a procesului înainte de sfârșitul duratei mecanice.

6. Cerințe de calificare și RFQ

Concluzie de bază: Calificarea ar trebui să transforme condițiile reactorului în CTQ măsurabile și să le verifice pe geometria finită. Numai certificatele materiale sunt insuficiente; ținta este repetabilă integritatea acoperirii, dimensiunile și comportamentul termic/chimic prin cicluri reprezentative de creștere și curățare.

O specificație practică ar trebui să includă:

• Material: calitate grafit, puritate, CTE; faza de acoperire și puritate.
• Acoperire: grosime, limite locale, rugozitate, criterii de orificiu/porozitate, criterii de aderență sau ciclu termic.
• Geometrie: adâncimea buzunarului după acoperire, planeitate/rutare, OD/ID, găuri și CTQ-uri legate de rotație.
• Proces: dimensiunea plachetei, temperatură, gaze, presiune, mod de încălzire/rotație, chimie de curățare și cicluri așteptate.

Puncte de control recomandate:

Sosire → cicluri de creștere definite → curățare → sfârșitul vieții.

Corelarea acestor puncte de control cu ​​datele despre particule și plachete este mai utilă decât inspecția vizuală singură.

7. Întrebări frecvente

Cât de gros ar trebui să fie CVD SiC?

Aproximativ 100 μm este o referință utilă, nu un optim universal. Geometria, toleranța la coroziune, stresul și toleranța dimensională determină ținta.

Acoperirea mai groasă durează întotdeauna mai mult?

Nu. Adaugă rezervă de coroziune, dar poate crește și stresul rezidual și schimbarea dimensională.

De ce se decojește stratul de SiC?

Contributorii tipici sunt nepotrivirea CTE, stresul rezidual, defecte de interfață, geometria marginilor, ciclul termic, atacul chimic și daunele de curățare.

Când ar trebui TaC să înlocuiască SiC?

Atunci când atacul la temperatură ridicată sau bogat în Si se dovedește a fi limita dominantă a duratei de viață a SiC și TaC oferă un rezultat mai bun al ciclului de viață.

Concluzie

Concluzie de bază: Grafitul acoperit cu CVD ar trebui să fie calificat ca parte a procesului de epitaxie. Ținta este un comportament termic, chimic și dimensional stabil pe toată durata producției, sfârșitul duratei de viață fiind definit de CTQ-uri măsurabile ale procesului, mai degrabă decât de daune vizibile.

Lanțul de inginerie este:

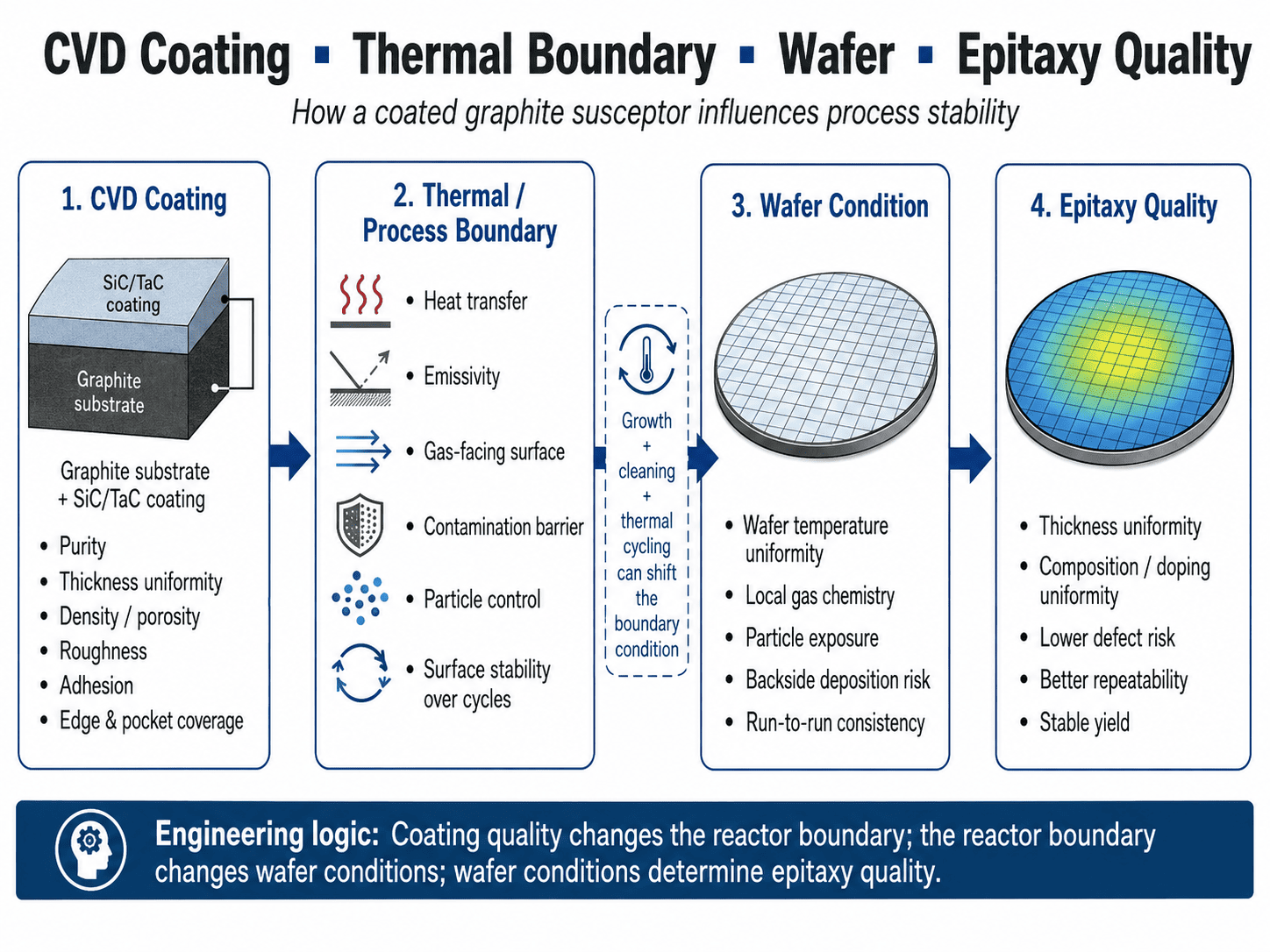

substrat de grafit → microstructură CVD → geometrie finită → stabilitate termică/chimică → repetabilitate plachetă.

Întrebarea mai bună nu este pur și simplu „Cât de gros este stratul?” dar „Cum se va comporta această componentă după cicluri repetate de creștere, curățare și termice și ce limită măsurabilă îi definește sfârșitul vieții?”

Referințe

[1] AIXTRON SE, Principiul Planetar (MOCVD).

[2] Carbon SGL, acoperire SIGRAFINE® SiC – Date materiale.

[3] Huo Y. și colab., Scientific Reports 16, 4150 (2026), „Studiul corelației proces-structură-proprietate în acoperirile CVD-SiC pe substraturi de grafit”.

[4] Hao K. și colab., Vacuum 241, 114677 (2025), „Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates”.

Inginerul Nickwu are 15 ani de experiență în cercetarea și dezvoltarea acoperirilor CVD și a materialelor pentru zone fierbinți pe bază de carbon. El a condus proiectul de introducere a producției de masă pentru primele componente din grafit acoperite cu TaC din China, utilizate în epitaxia SiC de 8 inchi. El a participat la numeroase proiecte de proiectare și analiză a defecțiunilor zonelor fierbinți pentru creșterea cristalelor de SiC și deține șapte brevete de invenție legate de materialele din zonele fierbinți.
