Ce este acoperirea cu carbură de siliciu (SiC)? Proprietăți, proces CVD și aplicații

Rezumat detaliat

A acoperire cu carbură de siliciu (acoperire SiC)este un strat dens de SiC depus pe o suprafață a componentei, de obicei grafit de înaltă puritate, pentru a crea o interfață de proces rezistentă chimic și stabilă termic. În echipamentele semiconductoare, acoperirea este produsă în mod obișnuit dedepunere chimică de vapori (CVD).

Performanța sa provine din sistemul combinat desubstrat de grafit, strat CVD SiC, geometria componentelor și mediul reactorului.

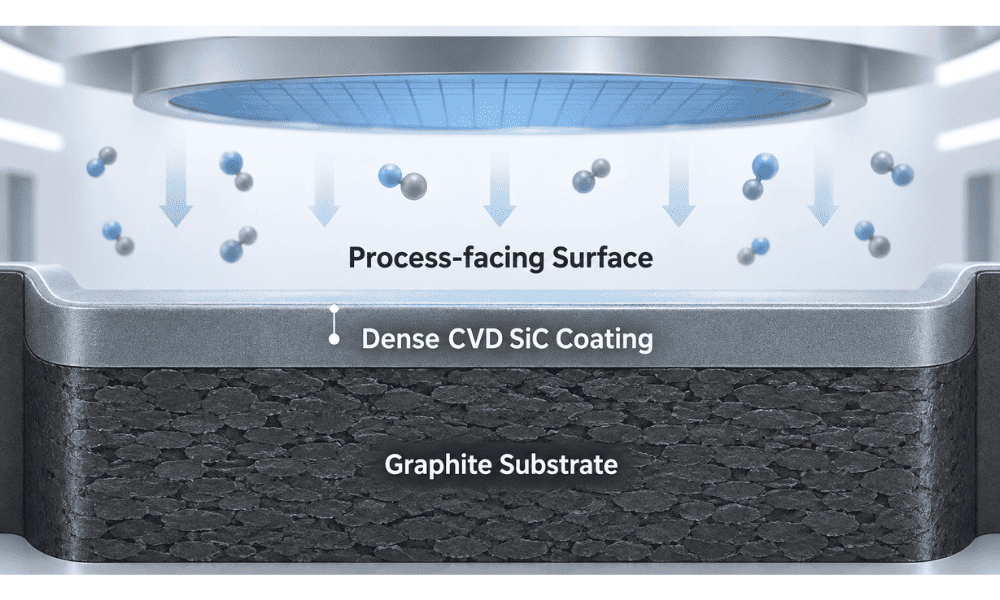

1. Ce este o acoperire cu carbură de siliciu?

Grafitul este utilizat pe scară largă pentru piesele semiconductoare din zona fierbinte, deoarece este prelucrabil și stabil termic. Cu toate acestea, grafitul nu poate reacționa cu gazele de proces, se poate oxida, elibera impurități sau poate genera particule pe măsură ce suprafața se degradează.

CVD SiC modifică această stare de suprafață. Carbura de siliciu este depusă ca un strat policristalin dens peste corpul de grafit prelucrat, creând o barieră între grafit și mediul procesului.

Gaz de proces / Wafer → Suprafață densă CVD SiC → Interfață SiC/Graphit → Corp din grafit de înaltă puritate

Grafitul furnizează corpul structural, masa termică și prelucrabilitatea; SiC asigură suprafața de proces. Interfața trebuie să supraviețuiască depunerii, răcirii și ciclurilor repetate ale reactoarelor.

SGL Carbon descrie acoperirile comerciale SiC ca straturi CVD dense, rezistente la uzură și coroziune, depuse pe grafit izostatic, cu aplicații care acoperă creșterea cristalelor semiconductoare, epitaxie siliciu/SiC șiMOCVD.

Acesta este motivul pentru care piesele acoperite cu SiC de calitate semiconductoare ar trebui evaluate casisteme de materiale proiectate, mai degrabă decât pur și simplu ca „grafit cu un strat”.

Acoperire CVD SiC vs SiC solid

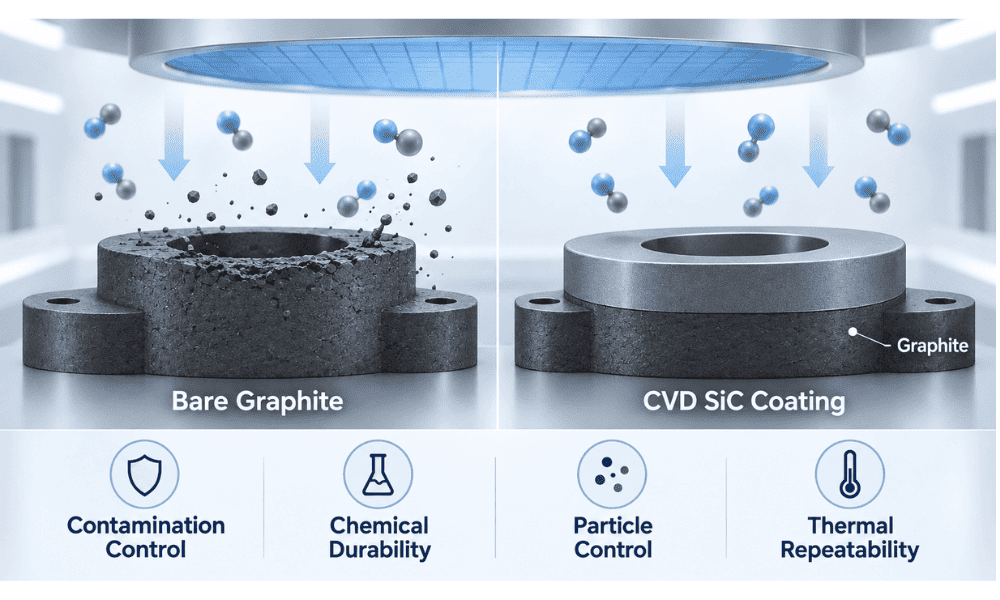

2. De ce este acoperit cu grafit cu SiC în echipamentele semiconductoare?

Scopul este de a combina avantajele termice și de fabricație ale grafitului cu o suprafață mai potrivită pentru condițiile solicitante de semiconductor.

Un susceptor de grafit sau un suport de plachetă poate fi prelucrat la toleranțe strânse și buzunare complexe. CVD SiC protejează apoi suprafața expusă gazelor de proces și curățării. Această combinație abordează patru preocupări majore.

Controlul contaminării.O suprafață densă, de înaltă puritate, ajută la izolarea grafitului subiacent de mediul de napolitană.

Durabilitate chimică.Epitaxia și MOCVD folosesc precursori agresivi și chimie de curățare; SiC îmbunătățește rezistența în comparație cu grafitul expus.

Controlul particulelor.Fisurile, decojirea sau degradarea suprafeței pot deveni surse de particule, astfel încât integritatea acoperirii contează direct pentru curățenia procesului.

Repetabilitate termică.Susceptorii și purtătorii fac parte din câmpul termic al reactorului. Geometria și starea suprafeței lor trebuie să rămână stabile, astfel încât temperatura plachetei să rămână repetabilă.

Mersen identifică precursorii gazoși agresivi la temperatură ridicată, vid înalt, controlul contaminării și rezistența la acizii de curățare ca cerințe cheie de operare pentru echipamentele de grafit utilizate în epitaxie și MOCVD. De asemenea, evidențiază compatibilitatea grafit/SiC CTE ca fiind importantă pentru integritatea acoperirii.

Aceasta explică de ce calitatea acoperirii nu poate fi separată decalitatea grafitului, precizia dimensională sau condițiile reactorului. Un strat de SiC excelent din punct de vedere chimic pe o componentă distorsionată sau prost proiectată poate oferi încă o performanță slabă a procesului.

3. Cum se produce stratul de carbură de siliciu CVD?

Un lanț de producție tipic este:

Selecție grafit → Prelucrare de precizie → Purificare → Pregătire suprafețe → Depunere CVD SiC → Inspecție

Grafitul este selectat pentru puritate, microstructură și comportament termic, apoi prelucrat înainte de acoperire, deoarece planeitatea, adâncimea buzunarului și geometria marginilor afectează dimensiunile finale și uniformitatea acoperirii.

În timpul CVD, precursorii gazoși intră într-un reactor la temperatură înaltă. Speciile reactive ajung la suprafața grafitului, unde SiC se nucleează și crește într-un strat continuu.

SGL Carbon raportează public temperaturile tipice de depunere de SiC de aproximativ1.200–1.300°Cpentru procesul său comercial de acoperire. Raportează β-SiC, sau 3C-SiC cubic, pentru un sistem de acoperire.

Cercetări recente asupra susceptorilor de grafit acoperiți cu CVD-SiC demonstrează în continuare că structura de acoperire depinde puternic de condițiile de procesare.

A 2026Rapoarte științificestudiu a investigat depunerea din1.100 până la 1.350°C, împreună cu modificări ale presiunii și raportului H₂/MTS. Cercetătorii au observat schimbări semnificative în morfologia acoperirii, rugozitate, stoichiometrie și duritate, demonstrând relația dintre:

Parametri CVD → Microstructură SiC → Proprietăți acoperire → Performanță componente.

Lecția importantă de inginerie este aceea„CVD SiC” nu este un material fix.

O specificație precum:

„Acoperire SiC de 100 μm”

descrie doar grosimea.

Nu definește pe deplin:

l puritate;

l porozitate;

l structura cerealelor;

l rugozitatea suprafeței;

l uniformitatea acoperirii;

l calitatea interfeței;

l stres rezidual.

Pentru echipamentele semiconductoare, acești factori pot fi la fel de importanți ca grosimea nominală.

Defecte comune de acoperire

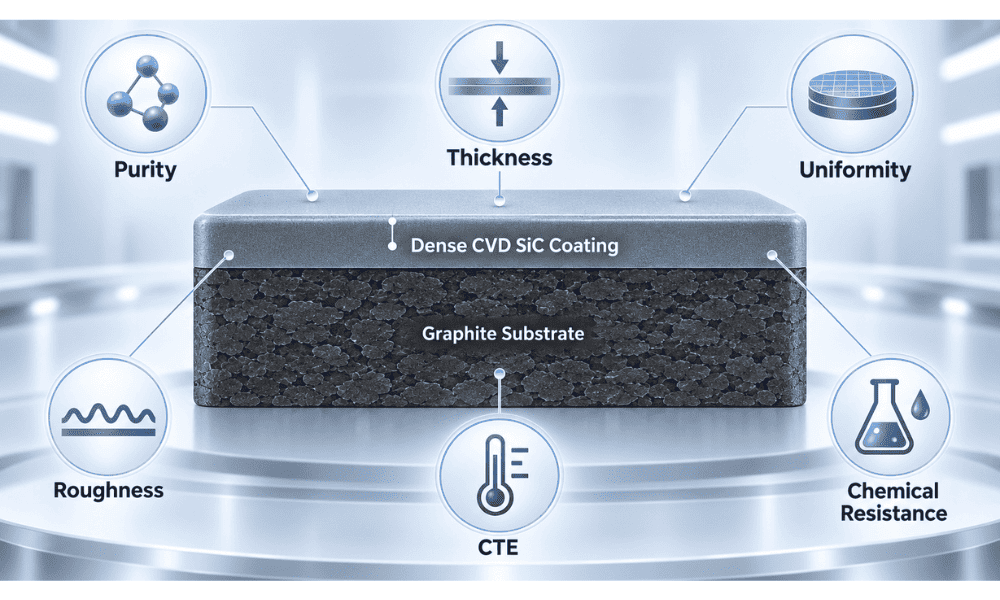

4. Care proprietăți de acoperire SiC contează cel mai mult?

Pentru utilizarea semiconductorilor, cele mai utile proprietăți sunt cele legate de controlul contaminării, stabilitatea procesului și durata de viață a componentelor.

Ca punct de referință comercial public, SGL Carbon raportează pentru o acoperire SiC o densitate în vrac de aproximativ3,2 g/cm³, duritatea de40 GPa, dilatare termică de4,3 × 10^-6 K^-1de la 100–600°C și o grosime tipică de acoperire de100 μm. Aceste valori sunt mai degrabă exemple decât specificații universale ale semiconductoarelor.

Doi parametri merită o atenție deosebită:grosimea stratului și CTE.

1. O acoperire SiC mai groasă nu este automat mai bună.

Grosimea suplimentară poate oferi o barieră de protecție mai mare, dar poate modifica și dimensiunile componentelor și poate crește stresul rezidual acumulat. Acest lucru devine important pentru susceptori șipurtători de napolitaneunde adâncimea buzunarului, planeitatea și geometria marginilor sunt critice pentru proces.

2. Potrivirea CTE este la fel de importantă.

SiC este depus la temperatură ridicată și apoi se răcește împreună cu substratul de grafit. Dacă SiC și grafitul se extind și se contractă diferit, în apropierea interfeței se dezvoltă stres mecanic.

O cale de eșec simplificată este:

Nepotrivire CTE → Tensiuni reziduale → Microfisura → Propagarea fisurilor → Delaminare → Particule / Grafit expus

Acest mecanism explică de ce defecțiunea acoperirii nu poate fi întotdeauna rezolvată prin simpla creștere a grosimii.

A 2026Ceramics InternationalStudiul a investigat în mod specific SiC depus pe grafit la 1.260°C, 1.280°C și 1.320°C și a constatat că temperatura de depunere a afectat microstructura și aderența interfacială.

Prin urmare, calitatea acoperirii trebuie evaluată după combinația dintre:

Puritate + Microstructură + Uniformitate + Integritate interfeței + Geometrie

mai degrabă decât grosimea singură.

5. Unde este utilizat grafitul acoperit cu SiC și cum ar trebui să fie selectat?

Cele mai puternice aplicații sunt componentele care se confruntă cu temperaturi ridicate, chimie reactivă și cerințe stricte de nivel al plăcilor.

1. Epitaxie de siliciu

Susceptorii de grafit acoperiți cu SiC susțin napolitanele în timp ce participă la transferul de căldură. Planeitatea, geometria buzunarului, uniformitatea acoperirii și starea suprafeței pot influența temperatura plachetei și uniformitatea epitaxiale.

Acoperirea face parte dintr-un sistem termic mai larg:

Încălzitor / Sursă de energie → Susceptor → Limită termică a plachetei → Temperatura plachetei → Creștere epitaxială

2. Epitaxie din carbură de siliciu

Epitaxia SiC impune cerințe deosebit de solicitante pentru materialele cu câmp termic. Susceptorii, inelele și componentele aferente trebuie să mențină stabilitatea chimică, contaminarea scăzută și consistența dimensională prin operarea repetată la temperatură ridicată.

3. GaN și LED MOCVD

Purtătorii de plachete MOCVD și platformele prin satelit funcționează în medii bogate în precursori, unde distribuția temperaturii purtătorului influențează condițiile de creștere de-a lungul plăcii.

Modificările în geometria suportului sau starea suprafeței pot contribui la variații în:

l temperatura napolitanei;

l rata de crestere;

l grosimea peliculei;

l compoziţie;

l uniformitate de la napolitană la napolitană.

Mersen identifică în mod specific grafitul acoperit cu SiC de înaltă puritate, comportamentul termic uniform, rezistența la gaze agresive și durabilitatea împotriva curățării chimice in situ ca cerințe importante pentru aplicațiile de epitaxie.

4. Alte procese la temperatură ridicată

RTP/RTA, CVD, ALD și alte componente ale câmpului termic selectate pot utiliza, de asemenea, grafit acoperit cu SiC atunci când temperatura, chimia, riscul de contaminare și geometria justifică acest lucru.

Selecția ar trebui să înceapă cureactor și proces, nu o specificație generică de acoperire.

Defini:

l model de proces și reactor;

l dimensiunea napolitanei;

l temperatura de functionare;

l gaze de proces și de curățare;

l desenul componentelor;

l cerința de grafit;

l dimensiuni critice și planeitate;

l grosimea stratului de acoperire;

l rugozitatea suprafeței;

l cerințele de inspecție.

Cel mai util RFQ pune o întrebare centrală:

Ce trebuie să facă această componentă în interiorul reactorului?

Acoperirea SiC poate fi apoi proiectată în jurul obiectivului real, mai degrabă decât în ​​jurul unui parametru de material izolat.

Pentru epitaxie și MOCVD, scopul nu este pur și simplu acoperirea cu cea mai lungă durată. Este o componentă capabilă să suporte:

Temperatura stabilă a plachetei + Contaminare scăzută + Generare scăzută de particule + Creștere repetabilă + Durată de viață previzibilă

6. Întrebări frecvente

1. Care este scopul principal al acoperirii cu carbură de siliciu pe grafit?

Creează o suprafață de proces de înaltă puritate, rezistentă chimic, păstrând în același timp prelucrabilitatea și avantajele termice ale corpului de grafit.

2. De ce este utilizat CVD pentru acoperirea cu SiC?

CVD permite SiC să crească direct pe suprafețe complexe de grafit și oferă control asupra structurii, grosimii și uniformității acoperirii atunci când procesul de depunere este proiectat corespunzător.

3. Acoperirea SiC mai groasă este întotdeauna mai bună?

Nu. Grosimea trebuie echilibrată cu stresul rezidual, toleranța dimensională, geometria componentelor și condițiile de funcționare.

4. Ce cauzează crăparea sau delaminarea acoperirii cu SiC?

Contribuatorii obișnuiți includ nepotrivirea CTE grafit/SiC, stresul rezidual, defecte de interfață, condiții de depunere inadecvate și cicluri termice repetate.

5. Ce informații sunt necesare pentru un RFQ cu grafit acoperit cu SiC?

Furnizați desenul, modelul reactorului, procesul, dimensiunea plachetei, temperatura de funcționare, gazele de proces și de curățare, cerințele de grafit, specificațiile de acoperire, toleranțele critice, criteriile de inspecție și cantitatea.

Aveți nevoie de o componentă personalizată de grafit acoperit cu SiC CVD?

VeTek Semiconductor oferă componente de grafit acoperite cu SiC pentru epitaxie semiconductoare și aplicații conexe de procesare la temperatură înaltă.

Partajați modelul de reactor, desenele componentelor, cerințele pentru grafit, specificațiile de acoperire, condițiile de operare și criteriile de inspecție pentru a discuta despre o soluție adecvată.

Solicitați Consultanță Tehnică| Trimiteți desenul dvs

Explorați gama noastră de produse de acoperire cu carbură de siliciu.

Referințe

1. SGL Carbon. Acoperiri SIGRAFINE® SiC.Date tehnice și informații de aplicare pentru acoperiri CVD SiC pe grafit izostatic.

2. Mersen. Echipament de proces cu semiconductori - grafit ultra-pur acoperit cu carbură de siliciu.Informații tehnice pentru aplicații epitaxie și MOCVD.

3. Huo, Y., Qin, S., Chen, Y., şi colab. „Studiul corelației proces-structură-proprietate în acoperirile CVD-SiC pe substraturi de grafit.”Rapoarte științifice, Vol. 16, articolul 4150, 2026.

4. Ma, Q., şi colab. „Aderența interfacială a acoperirilor CVD-SiC pe substraturi de grafit: Rolul temperaturii în microstructură și proprietăți mecanice.”Ceramics International, Vol. 52, numărul 3, 2026, p. 3711–3718.
