Cum se depune stratul de carbură de siliciu CVD pe grafit?

A Acoperire cu carbură de siliciu CVD (SiC).se formează prin expunerea unei componente de grafit încălzită la gaze precursoare controlate în interiorul unui reactor chimic de depunere în vapori. Speciile reactive ajung la suprafața grafitului, unde SiC se nucleează și crește într-un strat policristalin dens. Pentru susceptorii semiconductori și purtătorii de plachete, depunerea cu succes depinde de puritatea grafitului, pregătirea suprafeței, temperatură, presiune, chimia gazelor, transferul de masă, geometrie și compatibilitatea cu expansiunea termică.

Scopul nu este pur și simplu „acoperirea” grafitului, ci crearea unei suprafețe de proces de înaltă puritate, cu grosime, rugozitate, stoichiometrie și integritate a interfeței controlate.

1. De la substrat de grafit la o suprafață pregătită pentru CVD

Procesul începe cu selecția substratului, prelucrarea și purificarea.Grafit izostatic de înaltă puritateeste utilizat în mod obișnuit deoarece combină prelucrabilitatea, stabilitatea termică și o microstructură relativ uniformă.

Factorii cheie de substrat includ puritatea, densitatea, porozitatea, structura granulelor și coeficientul de dilatare termică (CTE). Pentru susceptori și purtători de plachete, precizia de prelucrare este la fel de importantă, deoarece adâncimea buzunarului, planeitatea, geometria marginilor și grosimea peretelui pot afecta fluxul de gaz și comportamentul termic final.

O succesiune simplificată este:

Selectare grafit → Prelucrare de precizie → Purificare → Pregătire suprafețe → Depunere CVD → Inspecție

Înainte de depunere, suprafața trebuie să fie curată și adecvată pentru nucleare. Contaminarea, particulele libere sau deteriorarea locală a suprafeței pot perturba creșterea timpurie a SiC și pot deveni mai târziu regiuni slabe, găuri sau zone neuniforme. Prin urmare, pregătirea substratului și depunerea acoperirii trebuie tratate ca un proces integrat.

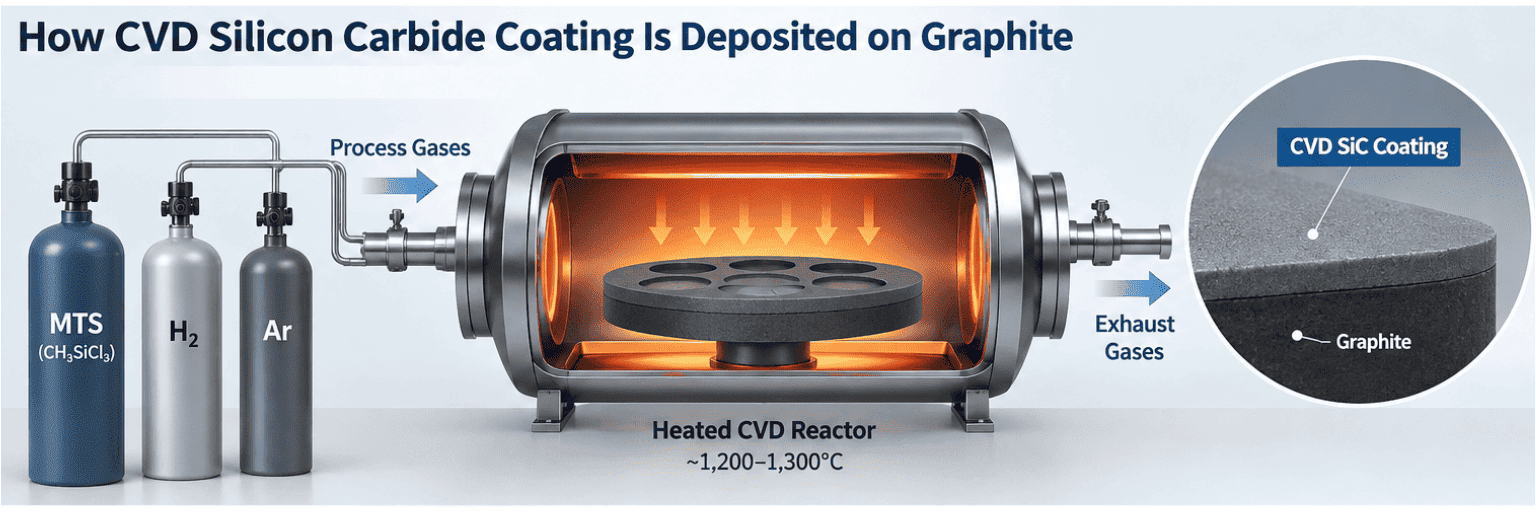

2. Cum se formează SiC în reactorul CVD

Un traseu larg studiat folosestemetiltriclorosilan (MTS, CH3SiCl3)ca un precursor monosursă de siliciu și carbon, cu hidrogen și adesea argon în sistemul de gaze. La temperatură ridicată, MTS se descompune prin reacții de fază gazoasă și de suprafață. Speciile reactive sunt transportate prin stratul limită, se adsorb pe suprafața fierbinte de grafit, reacționează și formează SiC solid în timp ce subprodușii volatili sunt îndepărtați.

Secvența de depunere poate fi simplificată astfel:

Livrarea precursorului → Transportul gazului → Difuzia stratului limită → Adsorbția la suprafață → Nuclearea → Creșterea cerealelor

Depunerea comercială CVD SiC pe grafit este efectuată în mod obișnuit mai sus aproximativ1.200°C; SGL Carbon raportează o gamă tipică de1.200–1.300°Cpentru procesul ei.

A 2026Rapoarte științificestudiu folosind un sistem MTS-H2 examinat1.100–1.350°Cși a identificat o tranziție aproape1.180°Cîntre un control mai puternic al reacției la suprafață și un regim în care transportul și difuzia devin din ce în ce mai importante.

La temperaturi mai scăzute, cinetica reacției la suprafață poate limita depunerea. Pe măsură ce temperatura crește, descompunerea precursorilor se accelerează. Odată ce reacțiile de suprafață sunt suficient de rapide, transportul speciilor reactive prin stratul limită de gaz devine mai important.

Pentru susceptorii complecși, uniformitatea acoperirii este, prin urmare, de asemenea aproblema de dinamica fluidelor.

3. Ce controlează creșterea, grosimea și uniformitatea?

Calitatea CVD SiC este determinată de mai multe variabile cuplate, nu de o „cea mai bună” temperatură.

Temperatura afectează puternic morfologia. În studiul din 2026, depunerea aproape1.200°Ca produs boabe dense, bine definite de β-SiC în condițiile testate, în timp ce temperatura excesivă a promovat structuri mai grosiere.

Compoziția gazului este la fel de importantă. Într-un sistem MTS-H2, raportul hidrogen-MTS modifică căile de reacție care conțin carbon și siliciu. Studiul citat a obținut Si/C aproape stoichiometric la anRaportul molar H2/MTS în jur de 10în condițiile sale; acesta ar trebui tratat ca un exemplu de cercetare, nu o rețetă industrială universală.

Presiunea și viteza gazului influențează modul în care speciile reactive ating caracteristici complexe. Colțurile ascuțite, buzunarele adânci, canelurile și suprafețele ecranate pot dezvolta diferite condiții locale ale stratului limită, astfel încât o uniformă de acoperire pe un cupon plat poate deveni neuniformă pe un susceptor cu mai multe buzunar.

Acesta este motivul pentru careCFD și optimizarea fluxului reactoruluisunt utile pentru piese semiconductoare complexe.

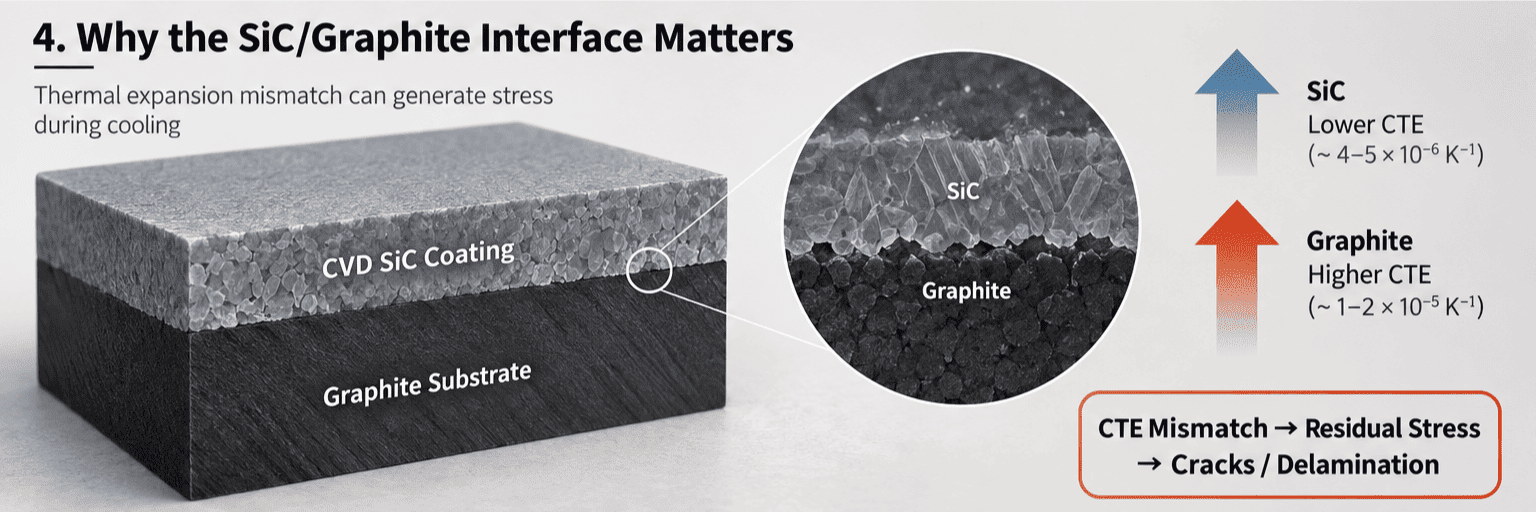

4. De ce este importantă interfața SiC/Graphite

Interfața SiC/grafit este un factor determinant major al duratei de viață a acoperirii.

SiC este depus la temperatură ridicată, iar componenta experimentează ulterior încălzire și răcire repetate în timpul epitaxiei sau MOCVD. Deoarece grafitul și SiC nu se extind identic, tensiunea termică se dezvoltă în timpul răcirii și ciclării.

O cale simplificată de eșec este:

Nepotrivire CTE + stres rezidual → Microfisura → delaminare → Particule / Grafit expus

Prin urmare, un design bun al acoperirii necesită un grad de grafit cu un comportament adecvat de expansiune termică, stare controlată a suprafeței și un proces de depunere care evită stresul excesiv.

A 2026Ceramics InternationalStudiul care examinează CVD SiC pe grafit a arătat, de asemenea, că temperatura de depunere influențează microstructura acoperirii și aderența interfacială.

Grosimea conteaza si ea. Un strat mai gros poate crește bariera de protecție, dar poate modifica și dimensiunile componentelor și poate crește stresul acumulat. Pentru piesele semiconductoare, grosimea acoperirii trebuie deci luată în considerare împreună cu geometria, planeitatea, finisarea suprafeței și ciclurile termice așteptate.

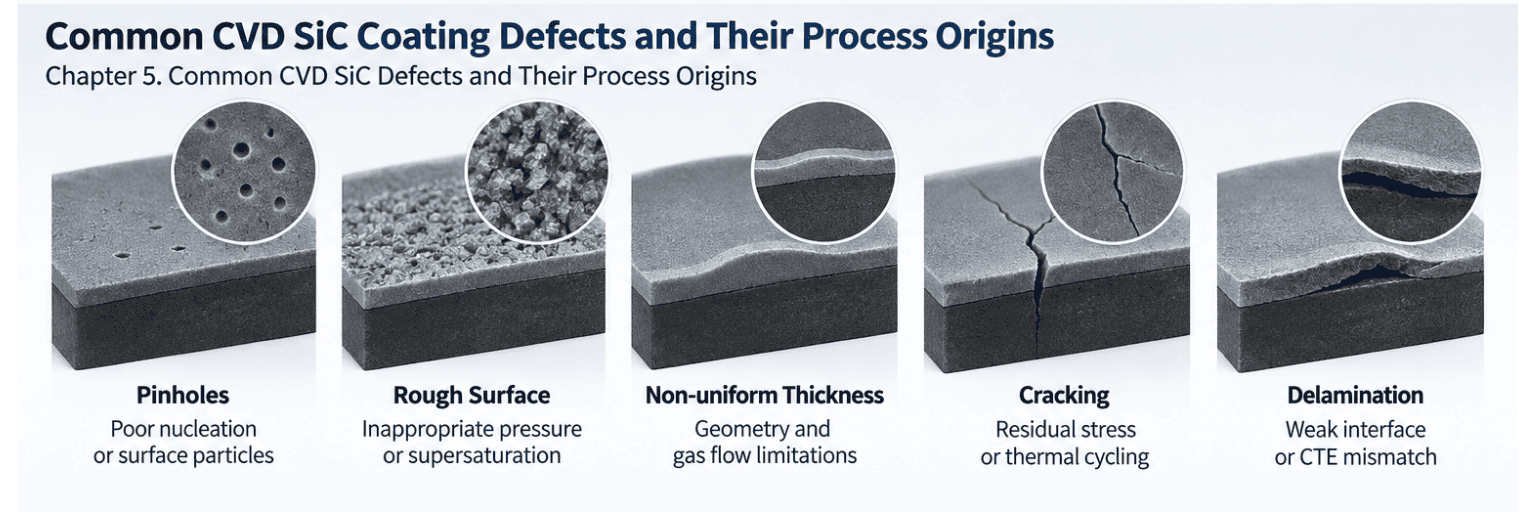

5. Defecte comune CVD SiC și originile procesului lor

Defectele de acoperire sunt cel mai bine înțelese prin legarea simptomului vizibil de mecanismul său de creștere.

Treptele, colțurile, zonele oarbe și buzunarele pentru napolitană pot perturba fluxul de gaz. Dacă speciile reactive sunt epuizate înainte de a ajunge într-o regiune protejată, rata de depunere locală poate scădea. În schimb, suprasaturarea locală ridicată poate promova creșterea aspră sau predispusă la defecte.

Obiectivul nu este cea mai mare rată de depunere. Acoperirea cu semiconductor necesită un echilibru întredensitatea, puritatea, stoichiometria, rugozitatea suprafeței, uniformitatea grosimii și integritatea interfeței.

Acest lucru este deosebit de important pentru purtătorii MOCVD cu mai multe buzunar și susceptori de epitaxie, unde pot exista condiții de flux local diferite în aceeași componentă.

6. De la acoperirea CVD la o componentă de calitate semiconductoare

După depunere, acoperirea trebuie evaluată ca parte a componentului finit, mai degrabă decât ca material izolat.

În funcție de aplicație, calificarea poate include:

l Dinspecție imensă și planeitate;

l Cgrosimea și uniformitatea grosimii;

l Srugozitatea suprafeței;

l Microscopie pentru fisuri, găuri sau boabe anormale;

l Panaliza haze sau microstructurii;

l Pverificarea uritatii;

l Tdocumentația de concurență și inspecție.

Pentru epitaxie și MOCVD, acoperirea trebuie să supraviețuiască și mediului real de proces. O acoperire care pare acceptabilă imediat după depunere se poate degrada în continuare în cazul ciclurilor termice repetate, chimiei de curățare agresive sau condițiilor de reactor localizate.

Prin urmare, lanțul de inginerie poate fi rezumat astfel:

Rețetă CVD → Structura acoperirii → Calitatea interfeței → Geometria componentelor → Stabilitate termică/chimică → Performanța procesului de napolitană

Această relație explică de ce acoperirea CVD SiC ar trebui specificată folosindparametri relevanți pentru performanță, mai degrabă decât grosimea nominală a acoperirii.

Pentru un susceptor sau un purtător de placă, calitatea acoperirii trebuie să funcționeze în cele din urmă împreună cu calitatea grafitului, prelucrarea de precizie și geometria componentelor pentru a susține un comportament termic stabil, contaminare scăzută și procesare repetabilă a semiconductoarelor.

Întrebări frecvente / RFQ

1. Ce precursor este utilizat în mod obișnuit pentru acoperirea CVD SiC pe grafit?
Metiltriclorosilanul (MTS) este studiat pe scară largă deoarece conține atât siliciu, cât și carbon. Chimia reală de producție și rețetele de depunere variază în funcție de producător, reactor și aplicație.

2. Ce temperatură este folosită pentru a depune CVD SiC pe grafit?
Procesele comerciale și de cercetare funcționează în mod obișnuit peste 1.200°C, dar temperatura optimă depinde de proiectarea reactorului, presiune, chimia precursorului, gradul de grafit și structura de acoperire necesară.

3. Ce controlează uniformitatea grosimii stratului de acoperire SiC?
Debitul de gaz, presiunea, geometria componentelor, timpul de depunere, distribuția temperaturii și transportul precursorilor contează. Buzunarele adânci, colțurile și suprafețele ecranate sunt deosebit de sensibile la condițiile locale de transfer de masă.

4. De ce acoperirea CVD SiC se poate fisura sau delaminarea?
Contributorii tipici includ stresul rezidual, nepotrivirea CTE grafit/SiC, pregătirea inadecvată a interfeței, defecte microstructurale de acoperire și cicluri termice repetate.

5. Ce informații ar trebui furnizate pentru o cerere de cerere de acoperire CVD SiC?
Furnizați desenul 2D sau modelul 3D, funcția componentei, modelul reactorului, condițiile de proces, cerințele de grafit, grosimea acoperirii, rugozitatea suprafeței, toleranțele dimensionale, cerințele de inspecție și cantitatea necesară.

Referințe

1. SGL Carbon.Acoperire SIGRAFINE® SiC — Depunerea CVD SiC pe grafit izostatic, temperatura de acoperire și potrivirea expansiunii termice.

2. Huo, Y. și colab.Studiul corelației proces-structură-proprietate în acoperiri CVD-SiC pe substraturi de grafit. Rapoarte științifice, Vol. 16, articolul 4150, 2026.

3. Ma, Q. şi colab.Aderența interfacială a acoperirilor CVD-SiC pe substraturi de grafit: Rolul temperaturii în microstructură și proprietăți mecanice. Ceramics International, Vol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Caracterizarea straturilor de carbură de siliciu crescute pe grafit prin depunere chimică de vapori. Journal of Materials Processing Technology, Vol. 48, 1995.
